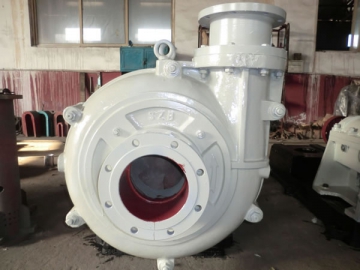

Pompe pour liquides chargés (Pompe centrifuge monocellulaire horizontale avec boîtier divisé)
La pompe centrifuge pour liquides chargés de série ZJ est une pompe centrifuge monocellulaire horizontale avec boîtier divisé, dont le corps de pompe et le couvercle de pompe ont un revêtement en métal ou en caoutchouc pouvant être facilement remplacé.
Notre pompe pour liquides chargés se caractérise par une conception d'écoulement diphasique solide-liquide. Ses composants de passage d'écoulement sont résistants à l'abrasion et sont conçus pour minimiser les vibrations et le bruit.
Paramètres techniques de la pompe pour liquides chargés
Diamètre extérieur | 40-450 mm |
Débit | 4.5-6,000 m³/h |
Hauteur de pompage | La hauteur de pompage de la pompe monocellulaire peut atteindre au maximum 130 m. |
Taille des particules franchissables | 11-160 mm |
Vitesse de rotation | 490-2930 tr/min |
Moteur | 0.55-710 kW |
Structure
1. Corps de pompe
Notre pompe pour liquides chargés adopte un boîtier double.
a) La couche externe est en acier HT200 ou QT500-7 de bonne résistance à la traction. Ce produit peut résister à une pression élevée.
b) La couche interne est en caoutchouc ou en alliage de fonte de haute teneur en chrome, ce qui assure la longue durée de vie du produit. La structure se compose d'une volute, d'un couvercle avant, et d'un couvercle arrière.
2. Turbine
Notre pompe est composée de couvercle avant, couvercle arrière, turbine et 3-6 pièces d'aubes vers l'arrière. La turbine de notre pompe à boue est en alliage de fonte de haute teneur en chrome. Elle adopte un arbre avec raccord fileté stable et facile à installer.
3. Joint d'arbre
Joints d'arbre à trois options: Joints d'entraînement pour l'expulsion, joints d'emballage, et joints mécaniques.
4. Support de pompe
Le support de pompe est de type divisé. Le type suspension est facultatif.
La pompe pour liquides chargés ZJ propose une gamme complète de modèles qui peut réaliser différentes tâches de pompage.
Sélection du modèle de pompes
Modèles | Puissance maxi. N(kW ) | Débit Q(m³/h) | Hauteur de pompage H(m) | Vitesse de rotation n(tr/m) | Rendement maxi. η (%) | NPSH r(m) | Diamètre maxi des particules franchissables (mm) | Poids T(kg) |
560 | 526-2,339 | 14.9-62.8 | 300-590 | 77.6 | 4.4 | 96 | 5,465 | |
450 | 464-1,826 | 15.3-65.2 | 300-590 | 81.0 | 2.0 | 88 | 5,265 | |
560 | 505-1,844 | 21.2-79.9 | 400-730 | 82.8 | 3.9 | 85 | 5,005 | |
630 | 635-2,333 | 16.0-76.8 | 490-980 | 80.4 | 3.9 | 92 | 3,560 | |
250 | 395-1,568 | 9.7-46.0 | 490-980 | 80.9 | 3.5 | 96 | 3,030 | |
560 | 402-1,573 | 29.7-110.5 | 400-730 | 74.5 | 2.8 | 69 | 5,085 | |
560 | 403-1,466 | 25.4-93.7 | 400-730 | 77.8 | 3.5 | 69 | 5,035 | |
800 | 376-1,504 | 30.1-128.7 | 490-980 | 76.5 | 3.5 | 76 | 4,530 | |
630 | 415-1,796 | 21.1-102.5 | 490-980 | 71.5 | 3.2 | 76 | 4,474 | |
560 | 300-1,480 | 20.8-97.5 | 490-980 | 77.5 | 3.0 | 72 | 3,480 | |
315 | 299-1,249 | 15.4-71.0 | 490-980 | 76.9 | 3.0 | 72 | 3,020 | |
560 | 221-907 | 32.0-133.7 | 490-980 | 70.5 | 2.8 | 54 | 4,110 | |
355 | 225-900 | 22.8-102.9 | 490-980 | 74.1 | 3.0 | 56 | 3,070 | |
315 | 205-976 | 19.4-86.4 | 490-980 | 75.6 | 2.8 | 56 | 2,465 | |
250 | 235-950 | 16.4-72.0 | 490-980 | 79.6 | 2.5 | 62 | 2,323 | |
185 | 218-870 | 13.9-62.0 | 490-980 | 82.7 | 2.5 | 62 | 2,223 | |
220 | 142-552 | 21.8-93.8 | 490-980 | 69.8 | 2.4 | 48 | 2,263 | |
185 | 93-401 | 20.0-91.2 | 490-980 | 62.3 | 2.0 | 37 | 2,245 | |
200 | 150-600 | 17.4-75.7 | 490-980 | 70.8 | 2.5 | 48 | 2,223 | |
160 | 135-550 | 14.7-63.5 | 490-980 | 75.9 | 2.5 | 48 | 2,203 | |
160 | 134-596 | 12.8-53.4 | 490-980 | 71.6 | 2.3 | 48 | 2,019 | |
110 | 95-427 | 13.2-56.3 | 490-980 | 67.8 | 1.8 | 32 | 2,023 | |
75 | 115-460 | 9.5-43.1 | 490-980 | 76.8 | 2.5 | 48 | 1,735 | |
132 | 142-550 | 12.1-62.8 | 700-1,480 | 77.1 | 2.2 | 69 | 1,605 | |
160 | 85-360 | 20.5-100.2 | 700-1480 | 69.6 | 2.5 | 34 | 1,475 | |
90 | 66-275 | 14.7-70.8 | 700-1,480 | 71.0 | 2.5 | 35 | 1,075 | |
90 | 83-365 | 12.7-66.8 | 700-1,480 | 71.6 | 2.5 | 40 | 1,085 | |
55 | 61-245 | 9.7-49.5 | 700-1,480 | 71.6 | 2.0 | 32 | 1,010 | |
160 | 51-242 | 22.1-109.8 | 700-1,480 | 56.3 | 2.1 | 21 | 1,465 | |
75 | 61-204 | 14.4-70.4 | 700-1,480 | 66.7 | 2.5 | 24 | 1,053 | |
15 | 23-79 | 7.4-34.8 | 700-1,460 | 63.5 | 2.0 | 19 | 504 | |
90 | 27-111 | 22.3-110.7 | 700-1,480 | 45.1 | 3.0 | 13 | 1,378 | |
55 | 23-94 | 17.9-85.8 | 700-1,480 | 44.7 | 1.4 | 13 | 1,082 | |
18.5 | 12-54 | 7.7-42.5 | 700-1,480 | 42.1 | 2.9 | 13 | 537 | |
15 | 8-35 | 12.8-57.1 | 1,430-2,930 | 58.8 | 1.3 | 11 | 173 | |
7.5 | 4-23 | 9.0-44.6 | 1,400-2,900 | 52.4 | 2.5 | 11 | 121 | |
55 | 62-280 | 9.3-44.6 | 490-980 | 65.7 | 2.1 | 29 | 1,470 | |
75 | 45-205 | 12.6-70.7 | 700-1,480 | 63.2 | 1.8 | 18 | 1,080(990) |
PERFORMANCE
Résistance exceptionnelle à l'abrasion, à la corrosion et à l'impact
Fabriquée à partir d'alliage de fonte premium de grande dureté, cette pompe à boue horizontale présente une résistance élevée à l'abrasion, résistance à la corrosion et résistance aux chocs.
Performance d'étanchéité
Notre produit utilise un système d'expulsion pour diminuer la pression du flux et réduire efficacement les risques de fuite de la boue.
Multiples méthodes de connexions
Cette série complète de pompes prend en charge la connexion directe (DC), l'entraînement par courroie V (CV, ZV et CR), l'entraînement à couplage du fluide et le dispositif d'entraînement par conversion de fréquence. En outre, cette pompe pour liquides chargés peut être connectée en séries ou dans une configuration parallèle en fonction des besoins de l'utilisateur.
Applications
Notre pompe pour liquides chargés de série ZJ peut être utilisée dans l'industrie minière, l'industrie métallurgique, l'industrie de l'énergie électrique, l'industrie du charbon, le génie chimique et dans l'industrie des matériaux de construction.
Notre produit peut non seulement transporter la pâte abrasive et corrosive contenant des particules solides, mais aussi traiter des mélanges solides-liquides tels que le mortier à concentration pondérale maximale de 45% et la pâte de concentration pondérale maximale de 60%.
