Grillage en acier inoxydable | Grillage rigide | Treillis métalliques tissés

Nous sommes un producteur qualifié spécialisé dans les treillis métalliques tissés et les toiles métalliques. Les matériaux adoptés sont principalement de l'acier inoxydable, du laiton, du bronze au phosphore, de l'argent, du fer et plus encore. Les informations détaillées du produit en acier inoxydable, y compris les matériaux, les motifs de tissage et les dimensions, sont listées comme ci-dessous. Les matériaux sont de nuances 430, 302, 304, 304L, 304HC, 316, 316L, 316Ti, 321, 309, 310, etc.

Les clients peuvent nous contacter directement pour obtenir des informations supplémentaires.

Composition chimique des fils en acier inoxydable

AISI Grade	Chemical Composition (%)
AISI Grade	C	Si	Mn	P	S	Ni	Cr	Mo
304	=0.08	=1.00	=2.00	=0.045	=0.030	8.00~10.50	18.00~20.00	-
304H	>0.08	=1.00	=2.00	=0.045	=0.030	8.00~10.50	18.00~20.00	-
304L	=0.030	=1.00	=2.00	=0.045	=0.030	9.00~13.50	18.00~20.00	-
316	=0.045	=1.00	=2.00	=0.045	=0.030	10.00~14.00	10.00~18.00	2.00~3.00
316L	=0.030	=1.00	=2.00	=0.045	=0.030	12.00~15.00	16.00~18.00	2.00~3.00
430	=0.12	=0.75	=1.00	=0.040	=0.030	=0.60	16.00~18.00	-
430A	=0.06	=0.50	=0.50	=0.030	=0.50	=0.25	14.00~17.00	-

Tolérance de fils en acier inoxydable

Diamètre du fil (mm)	Tolérance (mm)	Tolérance max de la déviation (mm)
0.020-0.049	0.002 -0.001	0.001
0.050-0.074	0.002	0.002
0.075-0.089	0.002	0.002
0.090-0.109	0.003 -0.002	0.002
0.110-0.169	0.003	0.003
0.170-0.184	0.004	0.004
0.185-0.199	0.004	0.004
0.200-0.299	0.005	0.005
0.300-0.310	0.006	0.006
0.320-0.499	0.006	0.006

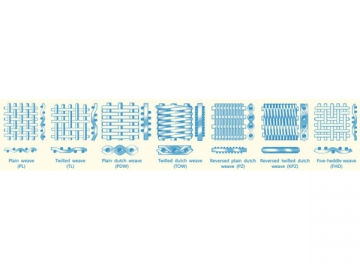

Motif du tissage

Paramètres techniques (Partie 1)

Ouverture (mm)	Diamètre du fil (mm)	Maille par pouce (1 pouce = 25,4mm)	Zone d'ouverture (%)	Poids
w	d	Maille	FO	kg/m2
w	d	mesh	FO	kg/m²
10.00	2.00	2.0	68	4.23
10.00	1.60	2.2	75	2.80
8.00	1.60	2.5	69	3.39
7.00	1.40	3.0	69	2.90
6.30	1.00	3.5	74	1.74
5.00	1.00	4.25	68	2.12
4.00	1.00	5.0	62	2.54
3.00	1.20	6.0	50	4.40
2.50	1.00	7.25	51	3.65
2.00	1.00	8.5	41	4.10
2.00	0.50	10.0	64	1.25
1.64	0.90	10.0	42	4.00
1.60	0.50	12.0	58	1.51
1.06	1.00	10.0	38	4.88
1.25	0.40	16.0	57	1.23
1.25	0.80	12.0	37	3.92
1.00	0.30	20.0	57	0.99
1.00	0.40	18.0	51	1.45
1.00	0.50	17.0	44	2.12
0.87	0.40	20	48	1.56
0.80	0.50	20	38	2.44
0.70	0.36	24	44	1.54
0.63	0.40	25	37	1.97
0.50	0.32	30	37	1.59
0.40	0.25	40	38	1.22
0.315	0.20	50	37	0.99
0.25	0.16	60	37	0.79
0.20	0.125	80	38	0.61
0.16	0.10	100	38	0.49
0.125	0.080	120	37	0.40
0.10	0.063	150	38	0.31
0.075	0.053	200	36	0.26
0.063	0.04	250	37	0.20
0.042	0.036	325	29	0.22
0.036	0.028	400	32	0.16
0.025	0.025	500	25	0.16

Paramètres techniques (Partie 2)

Tissage hollandais uni et sergé
Puissance nominale en Micron	Maille par pouce (1 pouce = 25,4mm)	Poids
μm	maille	kg/m2
300	12×64	4.10
200	14×88	3.15
150	24×110	2.70
100	30×150	1.60
80	40×200	1.30
50	50×250	1.00
25	80×700*	1.20
32	120×400*	0.75
20	165×800*	0.71
15	165×1400*	0.70
25	200×600*	0.50
10	200×1400*	0.68
5	325×2300*	0.47

Paramètres techniques (Partie 3)

Tissage hollandais inversé
Nombre de mailles (chaîne / pouce et trame / pouce)	Diamètre de fil (chaîne et trame)
48×10	0.5×0.05
110×14	0.35×0.45
120×16	0.36×0.45
150×18	0.28×0.45
160×18	0.28×0.45
160×21	0.28×0.37
180×18	0.26×0.4
200×40	0.17×0.3
240×40	0.15×0.3
320×40	0.14×0.27
290×76	0.09×0.19
400×120	0.06×0.10
625×104	0.04×0.15
Remarque: Nous pouvons produire selon les spécifications particulières des clients.

Paramètres techniques (Partie 4)

Filet de tissage 5 lisses
Filet (pouce)	Diamètre du fil (mm)	Zone d'ouverture (%)	Poids (kg/m2)
108×59	0.152	25	0.97
108×59	0.16	20	1.08
110×60	0.16	19	1.10
38×38	0.15	61	0.43

Note: Nous pouvons personnaliser les produits en fonction de vos besoins.
