Presse d’emboutissage de précision APC 110-200 tonnes

Demande de devis

À propos de: http://machinerychina.fr/1-2-110-200ton-precision-metal-stamping-press.html

Caractéristiques

La presse d’emboutissage de précision APC 110-200 tonnes a été construite à l’aide d’une structure d’acier résistante et d’une plaque en acier soudé de qualité supérieure. Nous éliminons la contrainte interne du matériau pour assurer une précision stable et une fiabilité remarquable.
Le centre machine-outil pour l’usinage du métal et celui de la transmission sont disposés dans un même endroit dans un but d’optimisation de la précision et de la stabilité.
Notre société a adopté deux équilibreurs symétriques pour garantir la stabilité de l’exploitation.
Le système d’ajustement de la hauteur d’outil fermé offre une précision atteignant jusqu’à 0,1 mm. Notre presse à emboutir de précision présente une opération pratique, fiable et sécuritaire.
L’essieu plié, le système d’engrenage et la bielle, soumis à un processus de rectification et d’anodisation, se caractérisent par une grande résistance à l’abrasion et une durabilité supérieure.
La presse d’emboutissage de précision intègre un embrayage et un frein fiable et très sensible, une électrovanne double d’excellente qualité et une unité optimisée de protection contre la surcharge. Toutes ces fonctions garantissent la haute précision et la sécurité exceptionnelle du démarrage et de l’arrêt du coulisseau.
Adoptant des engrenages de haute précision, notre presse de haute performance ne fait pratiquement pas de bruit pendant l’exploitation.

Spécifications techniques

Nom	Modèle	APC-110
Type		Type V	Type H
Capacité	Tonne	110
Point de tonnage nominal	mm	5	3
Course	mm	180	110
Vitesse stable	s.p.m	35-65	50-100
Hauteur max d'outil fermé	mm	400	435
Ajustement du coulisseau	mm	100
Plateau mobile	mm	1800 × 650 ×130
Glissement du coulisseau	mm	1400 × 500 × 70
Moteur principal	kW	11
Poids de la presse	Tonne	14.2
Pression d'air	kg/cm2	5
Norme de précision de la presse		JIS(CNS) Classe 1
Capacité du coussin élastique		Deux plaques & Deux cylindres
Capacité	Tonne	3.6 × 2
Pression d'air	kg/cm2	6.5
Course	mm	70
Dimensions de la pièce à usiner	mm2	350 × 235 × 2

Nom	Modèle	APC-160
Type		Type V	Type H
Capacité	Tonne	160
Point de tonnage nominal	mm	6	3
Course	mm	200	130
Vitesse stable	s.p.m	30-55	40-85
Hauteur max d'outil fermé	mm	450	485
Ajustement du coulisseau	mm	100
Plateau mobile	mm	2000 × 760 × 150
Glissement du coulisseau	mm	1600 × 550 × 70
Moteur principal	kW	15
Poids de la presse	Tonne	20
Pression d'air	kg/cm2	5
Norme de précision de la presse		JIS(CNS) Classe 1
Capacité du coussin élastique		Deux plaques & Deux cylindres
Capacité	Tonne	6.3 × 2
Pression d'air	kg/cm2	7.2
Course	mm	70
Dimensions de la pièce à usiner	mm2	410 × 260 × 2

Nom	Modèle	APC-200
Type		Type V	Type H
Capacité	Tonne	200
Point de tonnage nominal	mm	6	3
Course	mm	250	150
Vitesse stable	s.p.m	25-45	35-70
Hauteur max d'outil fermé	mm	500	550
Ajustement du coulisseau	mm	120
Plateau mobile	mm	2400 × 840 × 170
Glissement du coulisseau	mm	1850 × 650 × 95
Moteur principal	kW	18.5
Poids de la presse	Tonne	27.5
Pression d'air	kg/cm2	5
Norme de précision de la presse		JIS(CNS) Classe 1
Capacité du coussin élastique		Deux plaques & Deux cylindres
Capacité	Tonne	10 × 2
Pression d'air	kg/cm2	6..75
Course	mm	80
Dimensions de la pièce à usiner	mm2	540 × 350 × 2

Nom	Modèle	APC-250
Type		Type V	Type H
Capacité	Tonne	250
Point de tonnage nominal	mm	7	3.5
Course	mm	280	170
Vitesse stable	s.p.m	20-35	30-60
Hauteur max d'outil fermé	mm	550	605
Ajustement du coulisseau	mm	120
Plateau mobile	mm	2700 × 900 × 170
Glissement du coulisseau	mm	2100 × 700 × 95
Moteur principal	kW	22
Poids de la presse	Tonnes	45.5
Pression d'air	kg/cm2	5
Norme de précision de la presse		JIS(CNS) Classe 1
Capacité du coussin élastique		Deux plaques & Deux cylindres
Capacité	Ton	14 × 2
Pression d'air	kg/cm2	9
Course	mm	100
Dimensions de la pièce à usiner	mm2	640 × 470 × 2

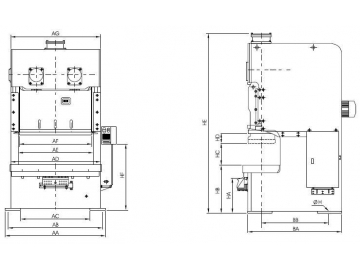

Dimension hors tout

Spécifications	APC-110		APC-160		APC-200		APC-250
Type	Type V	Type H	Type V	Type H	Type V	Type H	Type V	Type H
AA	2000		2200		2620		3000
AB	1900		2080		2460		2800
AC	1360		1520		1820		2200
AD	1800		2000		2400		2700
AE	1510		1660		1990		2220
AF	1400		1600		1850		2100
AG	1780		1980		2320		2590
BA	1745		1940		2235		2545
BB	1295		1380		1885		2195
BC	650		760		840		900
BD	330		385		425		455
BE	500		550		650		700
HA	(630)		(730)		(790)		(820)
HB	830	865	990	1025	1070	1120	1100	1155
HC	400	435	450	485	500	550	550	605
HD	180	110	200	130	250	150	280	170
HE	3059		3709		3849		4304
HF	1240		1440		1570		1680
Φh	Φ35		Φ47		Φ54		Φ54

Configuration Standard et Configuration Optionnelle

Embrayage & frein sec de haute performance	Embrayage & frein humide de haute performance
Système d'exploitation standard de Kinston	Coussin élastique
Sélection de mode opérationnel/arrêt/graduellement	Moteur Vs
Une course sécuritaire/continue	Dispositif à écran tactile
Protecteur de surcharge hydraulique	Rideau lumineux de sécurité
Dispositif de sécurité anti-écrasement	Décocheuse à coulisse
Electrovanne double	Inverseur du moteur principal
Détecteur de défaillance d'alimentation		Commutateur au pied
Dispositif d'ajustement motorisé du coulisseau	Dispositif de sécurité avec prise
Indicateur numérique de hauteur (unité 0,1 mm)	Unité de poussée portable 2 mains
Pompe motorisée pour graissage	Onduleur
Compteur total, 6 chiffres	Support anti-vibration
Compteur préréglé, 6 chiffres	Système de changement de matrice rapide
Compteur de maintenance, 4 chiffres	Dispositif de serrage supérieur
Compteur de vie, 6 chiffres	Dispositif de serrage inférieur
Commutateur électronique rotatif à cames (6 canaux de secours)	Releveur à matrice
Ejecteur pneumatique, un canal 1/2"	Bras à matrice
Réceptacle à source d'air, deux canaux 1/2"	Boulons de scellement & Plaques de base
Circuit de détection de défaillance d'alimentation	Dispositif d'alimentation automatique
Réceptacle d'alimentation (disponible seulement pour le câblage de source d'alimentation 110 V monophasée de l'utilisateur)	Chargeur Redresseur NC c/w Dérouleur (3 en 1)
	Chargeur à rouleau NC
	Redresseur c/w Dérouleur (2 en 1)
	Redresseur

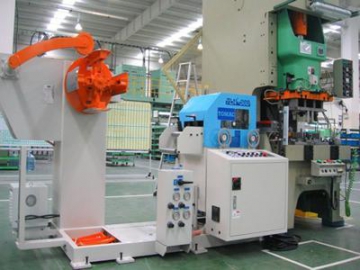

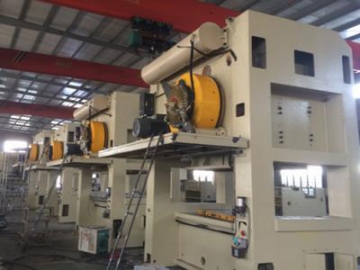

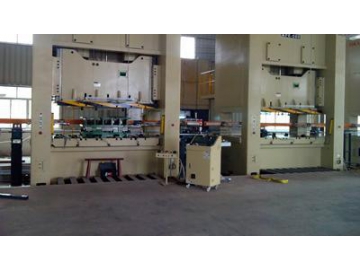

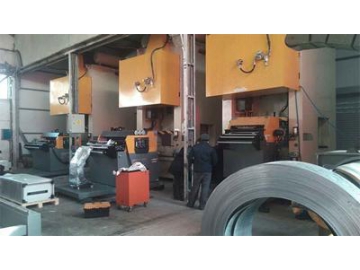

Exemples de presses d’emboutissage du métal
