Panneau solaire poly LY72PHF

Demande de devis

À propos de: http://solarpvmodular.fr/1-2-4-ly72phf-poly-solar-panel.html

Commentaires

Caractéristiques

Module de 144 demi-cellules poly
Verre trempé double côté
Plaque arrière en TPT
Dimension: 2015*996*35mm
Efficacité du module: 14.4%
Cadre en alliage d’aluminium

Description

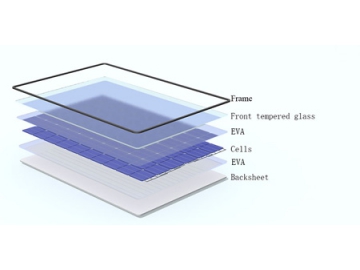

Ce module poly-cristallin photovoltaïque de 144 demi-cellules combine la technologie des dites demi-cellules avec les cellules poly-cristallines de haute efficience. Le panneau avant utilise un verre trempé extra clair avec une haute transmission et l’arrière utilise des plaques arrières en TPT, ce qui est la couche composite la plus utilisée en tant que couche arrière.

Paramètres Techniques

Paramètres mécaniques
Longueur	2015mm
Largeur	996mm
Poids	22.7kg
Epaisseur	35mm
Surface	2.01m2
Fil simple	4mm2
Connecteurs	équivalent MC4/MC4
Boîte de connexion	IP68
Type de cellule	Cellules poly
Matériel du cadre	Alliage d’aluminium
Verre avant	Verre trempé extra clair, 3.2mm
Encapsulation	EVA
Classification chargée	Statique: 5400Pa Vent: 2400Pa

Numéros de module et valeurs nominales dans les conditions de test standard (1000W/m2, AM 1.5, 25°C)

Valeurs nominales		330	335	340	345	350
Puissance nominale (-0/ 5W)	PMPP (W)	330	335	340	345	350
Tension à Pmax	VMPP (V)	37.72	37.90	38.08	38.25	38.43
Courant à Pmax	IMPP (A)	8.75	8.84	8.93	9.02	911
Tension en circuit ouvert	VOC (V)	45.54	45.73	45.89	46.07	46.27
Courant de court circuit	ISC (A)	9.26	9.35	9.43	9.50	9.58
Efficacité du module	%	16.4	16.7	16.9	17.2	17.4
Température de fonctionnement	℃	-40~ 85	-40~ 85	-40~ 85	-40~ 85	-40~ 85
Tension max. du système	VSYS (V)	1500	1500	1500	1500	1500
Série de fusible max.	ICF (A)	20A	20A	20A	20A	20A
