Filtres d'aspiration

Demande de devis

À propos de: http://filter-manufacture.fr/1-4-suction-filters.html

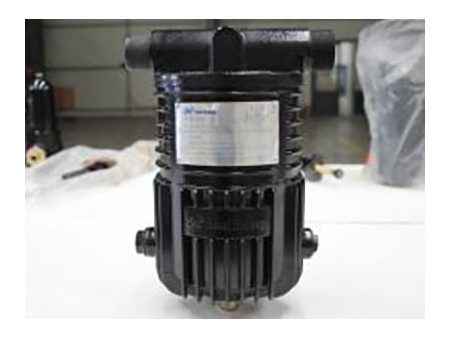

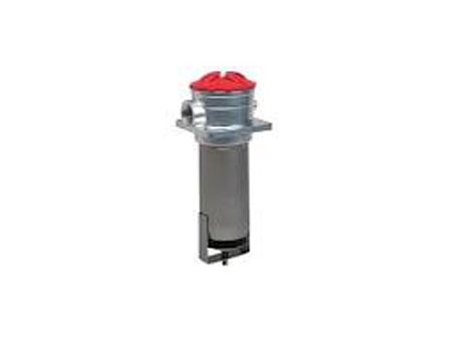

Le filtre d'aspiration Huilong est monté sur l'orifice d'entrée de la pompe à huile afin de protéger la pompe à huile et d’éviter la contamination de l'unité hydraulique en aval. Assurant une filtration de la poussière et d’autres petites particules du débit de vide, il permet d’améliorer la propreté du système hydraulique et de réduire les risques de pannes dues à l’encrassement de la pompe.

filtre d'aspiration peut être fixé sur le côté, sur le dessus ou sous le réservoir d'huile. La cuve du filtre est immergée sous le niveau d'huile et la tête du filtre émerge au-dessus. Ce produit intègre une vanne auto-obturante, une vanne de dérivation et un indicateur de colmatage permettant d’arrêter le débit d'huile lors du remplacement ou du nettoyage de l'élément filtrant. Le filtre d'aspiration d'huile Huilong se caractérise par une conception innovante, une installation pratique, une maintenance et un remplacement simples, un débit élevé et une faible perte de charge. L’indicateur de colmatage et la soupape de dérivation permettent d’améliorer de façon considérable la fiabilité du système hydraulique. Lorsque le colmatage de l'élément filtrant provoque un vide (-0,018MPa) dans l'orifice de sortie d'huile, l'indicateur de colmatage va s’activer et envoyer un signal d'avertissement pour le nettoyage ou le remplacement de l'élément filtrant. Si l’élément filtrant n’a pas été remplacé à temps, la vanne de dérivation à la partie supérieure du filtre va s’ouvrir automatiquement (pression d’ouverture: -0,02 MPa) afin d’éviter la cavitation dans les pompes.

Spécifications techniques

Débit: 120L/min
Pression de fonctionnement: 0.7Mpa
Pression d'éclatement: 2Mpa
Chute de pression admissible: 0.01Mpa
Température de fonctionnement: <100°C
Indice de filtration: 80um;100 um;150 um; rapport de filtration β≥2
Pression d'ouverture de la vanne de dérivation: -0.03Mpa

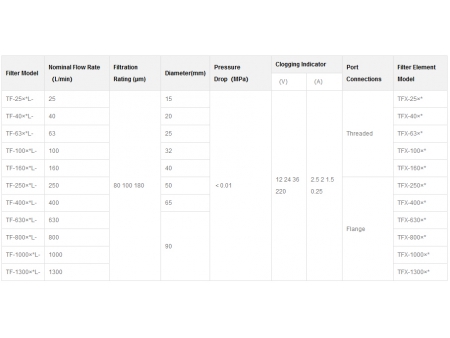

Spécifications du modèle

Modèle du filtre	Débit nominal（L/min）	Indice de filtration (μm)	Diamètre (mm)	Chute de pression（MPa）	Indicateur de colmatage		Connexions de port	Modèle d'élément filtrant
Modèle du filtre	Débit nominal（L/min）	Indice de filtration (μm)	Diamètre (mm)	Chute de pression（MPa）	（V）	（A）	Connexions de port	Modèle d'élément filtrant
TF-25×*L-	25	80 100 180	15	＜0.01	12 24 36 220	2.5 2 1.5 0.25	Fileté	TFX-25×*
TF-40×*L-	40		20					TFX-40×*
TF-63×*L-	63		25					TFX-63×*
TF-100×*L-	100		32					TFX-100×*
TF-160×*L-	160		40					TFX-160×*
TF-250×*L-	250		50				Bride	TFX-250×*
TF-400×*L-	400		65					TFX-400×*
TF-630×*L-	630		90					TFX-630×*
TF-800×*L-	800							TFX-800×*
TF-1000×*L-	1000							TFX-1000×*
TF-1300×*L-	1300							TFX-1300×*

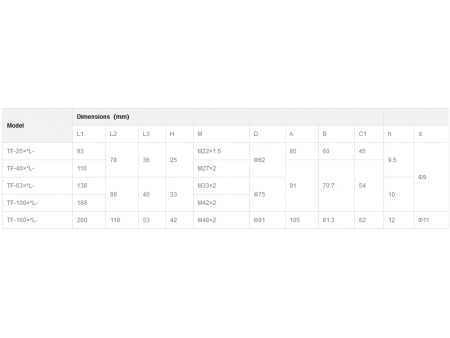

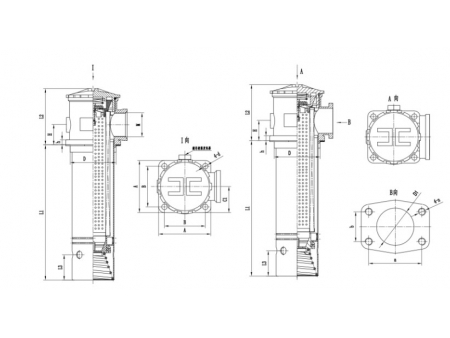

Filtre d'aspiration avec raccord fileté TF-25 ~160

Modèle	Dimensions（mm）
	L1	L2	L3	H	M	D	A	B	C1	h	d
TF-25×*L-	93	78	36	25	M22×1.5	Ф62	80	60	45	9.5	Ф9
TF-40×*L-	110				M27×2		91	70.7	54
TF-63×*L-	138	98	40	33	M33×2	Ф75				10
TF-100×*L-	188				M42×2
TF-160×*L-	200	119	53	42	M48×2	Ф91	105	81.3	62	12	Ф11

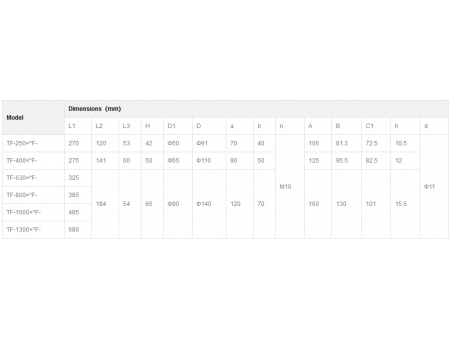

Filtre d'aspiration avec raccord à bride TF-250 ~ 1300

Modèle	Dimensions（mm）
Modèle	L1	L2	L3	H	D1	D	a	b	n	A	B	C1	h	d
TF-250×*F-	270	120	53	42	Ф50	Ф91	70	40	M10	106	81.3	72.5	10.5	Ф11
TF-400×*F-	275	141	60	50	Ф65	Ф110	90	50		125	95.5	82.5	12
TF-630×*F-	325	184	54	65	Ф90	Ф140	120	70		160	130	101	15.5
TF-800×*F-	385
TF-1000×*F-	485
TF-1300×*F-	680
