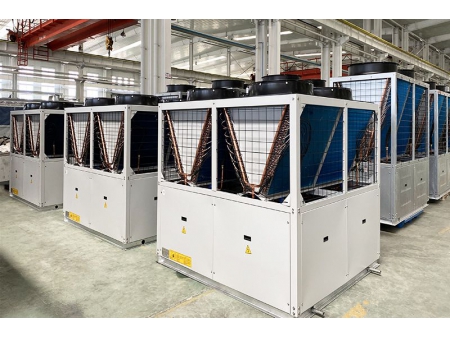

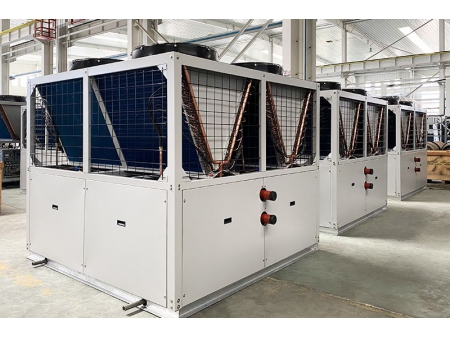

Refroidisseur refroidi à l’air et Pompe à chaleur Type modulaire / Refroidisseurs et pompes à chaleur à vis modulables, 60kW-150kW

Refroidisseur refroidi à l’air et Pompe à chaleur Type modulaire / Refroidisseurs et pompes à chaleur à vis modulables, 60kW-150kW
Refroidisseur refroidi à l’air et Pompe à chaleur Type modulaire / Refroidisseurs et pompes à chaleur à vis modulables, 60kW-150kW
Refroidisseur refroidi à l’air et Pompe à chaleur Type modulaire / Refroidisseurs et pompes à chaleur à vis modulables, 60kW-150kW
Refroidisseur refroidi à l’air et Pompe à chaleur Type modulaire / Refroidisseurs et pompes à chaleur à vis modulables, 60kW-150kW
Refroidisseur refroidi à l’air et Pompe à chaleur Type modulaire / Refroidisseurs et pompes à chaleur à vis modulables, 60kW-150kW
Demande de devis
À propos de: http://ruidonghvac.fr/1-6-modular-air-cooled-chiller.html

Le refroidisseur refroidi à l’air et la pompe à chaleur sont destinés aux systèmes de refroidissement et de chauffage des grands bâtiments commerciaux et industriels. Les refroidisseurs et les pompes à chaleur sont généralement montés dans des centres commerciaux, des hôtels, des hôpitaux et des immeubles de bureaux. Le groupe de machines peut être placé sur les toits, les balcons, les cours et d'autres emplacements extérieurs appropriés. Il ne doit pas nécessairement être intégré dans une salle spécialement aménagée pour les machines à refroidir l'eau.

Télécharger
Vidéo
Paramètres Techniques

Type Modulaire
Modèle - RLSFWM-B
(RLSFWM (B)R)
68
136
204
272
340
408
476
Capacité de refroidissement kW 68 136 204 272 340 408 476
Puissance d'entrée de refroidissement kW 21.1 42.2 63.2 84.3 105.4 126.5 147.6
Courant de fonctionnement A 41.2 82.4 123.6 164.8 206 247.2 288.4
Capacité de chauffage kW 70 140 210 280 350 420 490
Puissance de chauffage kW 22.1 44.1 66.2 88.2 110.3 132.4 154.4
Courant de fonctionnement A 39.5 79 118.5 158 197.5 237 276.5
Courant de fonctionnement max. A 48.2 96.4 144.6 192.8 241 289.2 337.4
Diamètre du câble (distance eau cuivre≤20 mètres) mm2 3*16 2*10 (3*16 2*10)*2 (3*16 2*10)*3 (3*16 2*10)*4 (3*16 2*10)*5 (3*16 2*10)*6 (3*16 2*10)*7

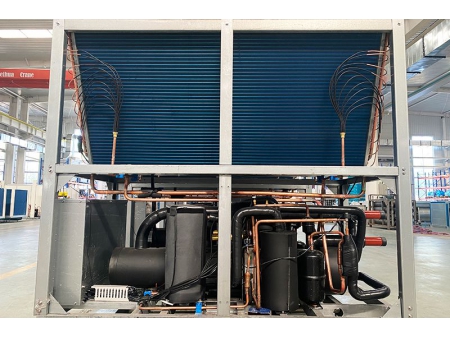

Compresseur Type Type scroll hermétique
Quantité 2 4 6 8 10 12 14
Tension d'alimentation 3N-380V-50HZ
Mode de démarrage Démarrage direct
Réfrigérant Type R410a/R22
Charge (kg) 11.5*2 11.5*4 11.5*6 11.5*8 11.5*10 11.5*12 11.5*14
Contrôle Détendeur électronique (EXV)
Évaporateur Type Type coque et tube
Perte de pression de l'eau kPa 70
Diamètre de la conduite d'eau DN DN50 DN50*2 DN50*3 DN50*4 DN50*5 DN50*6 DN50*7
Débit d'eau m3/h 11.7 23.4 35.1 46.8 58.5 70.2 81.9

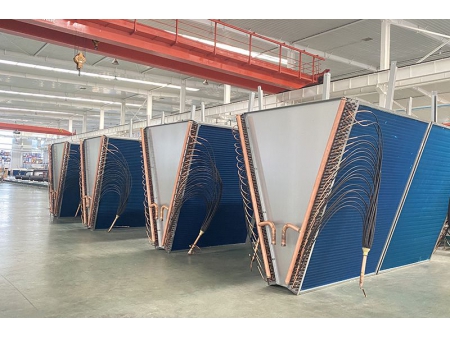

Type de condenseur Tube en cuivre à filetage interne et ailettes en aluminium hydrophile
Dimension Longueur mm 2110 2110 2110 2110 2110 2110 2110
Largeur mm 1080 2160 3240 4320 5400 6480 7560
Hauteur mm 1870 1870 1870 1870 1870 1870 1870
Poids net kg 700 1400 2100 2800 3500 4200 4900
Poids opérationnel kg 760 1520 2280 3040 3800 4560 5320
Niveau sonore dB(A) 73 73 73 74 74 74 74
Principales mesures de protection 1. Protection contre les hautes et basses tensions ;
2. Protection contre le gel ;
3. Contrôle de la température ;
4. Protection anti-phase ;
5. Protection contre les hautes et basses pressions ;
6. Protection contre la température d'échappement à haute pression ;
7. Protection intégrée contre la surchauffe du moteur ;
8. Protection contre les surintensités ;
9. Soupape de sécurité ;
10. Soupape de retenue ;
Remarques 1. Conditions de fonctionnement selon la norme de refroidissement Température ambiante : 35℃DB/24℃WB Température d'entrée de l'eau froide : 12℃ Température de sortie : 7℃
2. Conditions de travail standard de chauffage Température ambiante : 7℃DB/6℃WB Température d'entrée de l'eau froide : 40℃ Température de sortie : 45℃

Type Modulaire
Modèle - RLSFWM -B
(RLSFWM -(B)R)
136
272
408
544
680
816
952
Capacité de refroidissement kW 136 272 408 544 680 816 952
Puissance d'entrée de refroidissement kW 42.2 84.3 126.5 168.6 210.8 253 295.1
Courant de fonctionnement A 80.4 162.8 241.2 321.6 402 482.4 562.8
Capacité de chauffage kW 140 280 420 560 700 840 980
Puissance de chauffage kW 44.1 88.2 132.4 176.5 220.6 264.7 308.8
Courant de fonctionnement A 76.4 150.8 229.2 305.6 382 458.4 534.8
Courant de fonctionnement max. A 96.4 195.3 289.2 385.6 482 578.4 674.8
Diamètre du câble (distance eau cuivre≤20 mètres) mm2 3*35 2*16 (3*35 2*16)*2 (3*35 2*16)*3 (3*35 2*16)*4 (3*35 2*16)*5 (3*35 2*16)*6 (3*35 2*16)*7
Compresseur Type Type scroll hermétique
Quantité 4 8 12 16 20 24 28
Tension d'alimentation 3N-380V-50HZ
Mode de démarrage Démarrage direct
Réfrigérant Type R410a/R22
Charge (kg) 11.5*4 11.5*8 11.5*12 11.5*16 11.5*20 11.5*24 11.5*28
Contrôle Détendeur électronique (EXV)
Évaporateur Type Type coque et tube
Perte de pression de l'eau kPa 70
Diamètre de la conduite d'eau DN 65 65*2 65*3 65*4 65*5 65*6 65*7
Débit d'eau m3/h 23.4 46.8 70.2 93.6 117.0 140.4 163.7
Type de condenseur Tube en cuivre à filetage interne et ailettes en aluminium hydrophile
Dimension Longueur mm 2110 2110 2110 2110 2110 2110 2110
Largeur mm 2160 4320 6480 8640 10800 12960 15120
Hauteur mm 1870 1870 1870 1870 1870 1870 1870
Poids net kg 1360 2720 4080 5440 6800 8160 9520
Poids opérationnel kg 1480 2960 4440 5920 7400 8880 10360
Niveau sonore dB(A) 73 73 73 74 74 74 74
Principales mesures de protection 1. Protection contre les hautes et basses tensions ;
2. Protection contre le gel ;
3. Contrôle de la température ;
4. Protection anti-phase ;
5. Protection contre les hautes et basses pressions ;
6. Protection contre la température d'échappement à haute pression ;
7. Protection intégrée contre la surchauffe du moteur ;
8. Protection contre les surintensités ;
9. Soupape de sécurité ;
10. Soupape de retenue ;
Remarques 1. Conditions de fonctionnement selon la norme de refroidissement Température ambiante : 35℃DB/24℃WB Température d'entrée de l'eau froide : 12℃ Température de sortie : 7℃
2. Conditions de travail standard de chauffage Température ambiante : 7℃DB/6℃WB Température d'entrée de l'eau froide : 40℃ Température de sortie : 45℃

Type Modulaire
Modèle
RLSFWM68
RLSFWM136
RLSFWM204
RLSFWM272
RLSFWM340
RLSFWM408
RLSFWM476
Capacité de refroidissement nominale kW 68 136 204 272 340 408 476
Puissance d'entrée kW 21.1 42.2 63.2 84.3 105.4 126.5 147.6
Courant de fonctionnement A 41.2 82.4 123.6 164.8 206 247.2 288.4
Capacité de chauffage nominale I kW 78 156 234 312 390 468 546
Puissance d'entrée kW 22.3 44.7 67 89.4 111.7 134 156.4
Courant de fonctionnement A 41.6 79 118.5 158 197.5 237 276.5
Puissance thermique nominale II kW 57 114 171 228 285 342 399
Puissance d'entrée kW 21.3 42.6 63.9 85.2 106.5 127.8 149.1
Courant de fonctionnement A 41.6 83.2 124.8 166.4 208 249.6 291.2
Courant de fonctionnement max. A 50.4 96.4 144.6 192.8 241 289.2 337.4
Diamètre du câble (distance eau cuivre≤20 mètres) mm2 3*16 2*10 (3*16 2*10)*2 (3*16 2*10)*3 (3*16 2*10)*4 (3*16 2*10)*5 (3*16 2*10)*6 (3*16 2*10)*7
Compresseur Type Type scroll hermétique
Quantité 2 4 6 8 10 12 14
Tension d'alimentation 3N-380V-50HZ
Mode de démarrage Démarrage direct
Réfrigérant Type R410a/R22
Charge (kg) 11*2 11*4 11*6 11*8 11*10 11*12 11*14
Dispositif de contrôle Détendeur électronique
Évaporateur Type Type coque et tube
Perte de pression de l'eau kPa 70
Diamètre de la conduite d'eau DN DN50 DN50*2 DN50*3 DN50*4 DN50*5 DN50*6 DN50*7
Débit d'eau m3/h 10.66 21.32 31.98 42.64 53.30 63.96 74.62
Type de condenseur Tube en cuivre à filetage interne et ailettes en aluminium hydrophile
Dimension Longueur mm 2110 2110 2110 2110 2110 2110 2110
Largeur mm 1080 2160 3240 4320 5400 6480 7560
Hauteur mm 1870 1870 1870 1870 1870 1870 1870
Poids net kg 700 1400 2100 2800 3500 4200 4900
Poids opérationnel kg 760 1520 2280 3040 3800 4560 5320
Niveau sonore dB(A) 73 73 73 74 74 74 74
Principales mesures de protection 1. Protection contre les hautes et basses tensions ;
2. Protection contre le gel ;
3. Contrôle de la température ;
4. Protection anti-phase ;
5. Protection contre les hautes et basses pressions ;
6. Protection contre la température d'échappement à haute pression ;
7. Protection intégrée contre la surchauffe du moteur ;
8. Protection contre les surintensités ;
9. Soupape de sécurité ;
10. Soupape de retenue ;
Remarques 1. Conditions de fonctionnement selon la norme de refroidissement
Température ambiante : 35℃DB/24℃WB
Température d'entrée de l'eau froide : 12℃
Température de sortie : 7℃
2. Conditions de travail standard de chauffage
Température ambiante : 7℃DB/6℃WB
Température d'entrée de l'eau froide : 40℃
Température de sortie : 45℃

Type Modulaire
Modèle
RLSFWM136
RLSFWM272
RLSFWM408
RLSFWM544
RLSFWM680
RLSFWM816
RLSFWM952
Puissance de refroidissement nominale kW 136 272 408 544 680 816 952
Puissance absorbée de refroidissement kW 42.2 84.4 126.6 168.8 211 253.2 295.4
Courant de fonctionnement A 82.4 164.8 247.2 329.6 412 494.4 576.8
Puissance de chauffage nominale I kW 156 312 468 624 780 936 1092
Puissance absorbée pour le chauffage kW 44.7 89.4 134 178.7 223.4 268.1 312.9
Courant de fonctionnement A 80.4 160.8 241.2 321.6 402 482.4 562.8
Puissance thermique nominale II kW 114 228 342 456 570 684 798
Puissance d'entrée de chauffage kW 42.6 85.2 127.8 170.4 213 255.6 298.2
Courant de fonctionnement A 83.2 166.4 249.6 332.8 416 499.2 582.4
Courant de fonctionnement max. A 96.4 192.8 289.2 385.6 482 578.4 674.8
Diamètre du câble (distance eau cuivre≤20 mètres) mm2 3*35 2*16 (3*35 2*16)*2 (3*35 2*16)*3 (3*35 2*16)*4 (3*35 2*16)*5 (3*35 2*16)*6 (3*35 2*16)*7
Power voltage 3N-380V-50HZ
Compresseur Type Type scroll hermétique
Quantité 4 8 12 16 20 24 28
Mode de démarrage Démarrage direct
Réfrigérant Type R410a/R22
Charge (kg) 11.5*4 11.5*8 11.5*12 11.5*16 11.5*20 11.5*24 11.5*28
Dispositif de contrôle Détendeur électronique
Évaporateur Type coque et tube
Perte de pression de l'eau kPa 70
Diamètre de la conduite d'eau DN DN65 DN65*2 DN65*3 DN65*4 DN65*5 DN65*6 DN65*7
Débit d'eau m3/h 23.39 46.78 70.18 93.57 116.96 140.35 163.74
Type de condenseur Tube en cuivre à filetage interne et ailettes en aluminium hydrophile
Dimension Longueur mm 2110 2110 2110 2110 2110 2110 2110
Largeur mm 2160 4320 6480 8640 10800 12960 15120
Hauteur mm 1870 1870 1870 1870 1870 1870 1870
Poids net kg 1360 2720 4080 5440 6800 8160 9520
Poids opérationnel kg 1480 2960 4440 5920 7400 8880 10360
Niveau sonore dB(A) 73 73 73 74 74 74 74
Principales mesures de protection 1. Protection contre les hautes et basses tensions ;
2. Protection contre le gel ;
3. Contrôle de la température ;
4. Protection anti-phase ;
5. Protection contre les hautes et basses pressions ;
6. Protection contre la température d'échappement à haute pression ;
7. Protection intégrée contre la surchauffe du moteur ;
8. Protection contre les surintensités ;
9. Soupape de sécurité ;
10. Soupape de retenue ;
Remarques 1. Conditions de fonctionnement selon la norme de refroidissement
Température ambiante : 35℃DB/24℃WB
Température d'entrée de l'eau froide : 12℃
Température de sortie : 7℃
2. Conditions de travail standard de chauffage
Température ambiante : 7℃DB/6℃WB
Température d'entrée de l'eau froide : 40℃
Température de sortie : 45℃
Principales dispositions de protection
  • Protection contre la haute et la basse tension
  • Protection contre le gel
  • Contrôle de la température
  • Protection antiphase de la puissance
  • Protection contre les hautes et basses pressions
  • Protection contre la température d'échappement à haute pression
  • Protection intégrée contre la surchauffe du moteur
  • Protection contre les surintensités
  • Soupape de sécurité
  • Clapet anti-retour

Remarques
Refroidissement : Température ambiante DB 35 ℃, WB 24 ℃ entrée/sortie d'eau 12/7 ℃
Chauffage : Température ambiante DB 7 ℃, WB 6 ℃ température entrée/sortie d'eau 40/45 ℃
Les unités mentionnées ci-dessus peuvent être raccordées de manière modulaire à 1-7 unités et peuvent contrôler automatiquement la régulation de l'énergie.
Pression sonore mesurée à une distance de 1 m et à une hauteur de 1,5 m au-dessus du sol dans un champ ouvert. La pompe à eau est intégrée et vase d'expansion sont en option.

Caractéristiques
  • Facilité d'installation et économie d'espace. Il n'est pas indispensable d'installer une pompe à eau de refroidissement, une tour de refroidissement ou d'autres équipements auxiliaires. Pas de nécessité d'une grande quantité de matériaux et de frais d'installation.
  • Une machine unique à double usage. Elle peut faire office de source de chauffage ou de machine de refroidissement avec le même équipement.
  • Conception de système de type modulaire. Tous les systèmes de refroidissement fonctionnent indépendamment et renforcent les autres pièces. La défaillance d'une boucle de refroidissement n'affecte pas le fonctionnement habituel des autres boucles.
  • Le système tout entier peut être assemblé sur place. Les modules standard sont légers et occupent un espace minimal.
  • Il est possible de réaliser des assemblages libres de modules en fonction de la demande du client et de ses besoins en refroidissement/chauffage.
  • Lors du démarrage de l’équipement, l’ordinateur contrôle les compresseurs pour qu'ils démarrent de manière synchronisée, ce qui réduit l’impact du courant utilisé pour alimenter le réseau.
Produits relatifs
Refroidisseur Scroll refroidi à l’air et Pompe à chaleur Type Mini, 10kW-45kW
Refroidisseur Scroll refroidi à l’air et Pompe à chaleur Type Mini, 10kW-45kW
Refroidisseur d’eau Scroll refroidi à l’air et Pompe à chaleur
Refroidisseur d’eau Scroll refroidi à l’air et Pompe à chaleur
Groupe froid à compresseur à vis et Pompe à chaleur / Refroidisseur à air à vis et Pompe à chaleur, 280kW-1120kW
Groupe froid à compresseur à vis et Pompe à chaleur / Refroidisseur à air à vis et Pompe à chaleur, 280kW-1120kW
Refroidisseur à eau à vis et Pompe à chaleur / Refroidisseur à vis à condensation par eau, 200kW-2400kW
Refroidisseur à eau à vis et Pompe à chaleur / Refroidisseur à vis à condensation par eau, 200kW-2400kW
Commentaires
Autres Produits
Refroidisseur pour recirculation de gaz d’échappement
Refroidisseur pour recirculation de gaz d’échappement
Pompe à entraînement magnétique, série CQB-G
Pompe à entraînement magnétique, série CQB-G
Surgélateur à plaques horizontales (avec compresseur)
Surgélateur à plaques horizontales (avec compresseur)
Groupes hydrauliques
Groupes hydrauliques
Plus récents
Machine de rectification du verre, quatre bords du verre / Machine façonnage du verre / Rectifieuse horizontale à chants de verre Machine de rectification du verre, quatre bords du verre / Machine façonnage du verre / Rectifieuse horizontale à chants de verre glasswashingmachine.fr
Groupes électrogènes diesel, avec moteur SME Série TMC Groupes électrogènes diesel, avec moteur SME Série TMC power-gensets.fr
Verre imprimé clair Verre imprimé clair glass-manufacturer.fr
Flancon airless transparent, PP Flancon airless transparent, PP cosmetic-bottlejar.fr
Plus
Chambre d'essais de sable et de poussière Chambre d'essais de sable et de poussière testing-chamber.fr
Machine de moulage par injection pour sandales unicolores, EA120Q A/EA124Q A Machine de moulage par injection pour sandales unicolores, EA120Q A/EA124Q A shoe-makingmachines.fr
Contenant en aluminium à paroi lisse de forme spéciale Contenant en aluminium à paroi lisse de forme spéciale foil-container.fr
Vitamine C Vitamine C nutrition-chemicals.fr
Cuve interne de chauffe-eau en acier inoxydable 35L Cuve interne de chauffe-eau en acier inoxydable 35L minikegdispenser.fr
Film d’operculage / Opercules en rouleaux / Rouleaux de films d'operculage Film d’operculage / Opercules en rouleaux / Rouleaux de films d'operculage dongyapack.fr
Autres Produits
Pompe à chaleur gaz Pompe à chaleur gaz newenergiescn.fr
Refroidisseur à absorption solaire et Pompe à chaleur Refroidisseur à absorption solaire et Pompe à chaleur newenergiescn.fr
Refroidisseur à grille, Refroidisseur à clinker Refroidisseur à grille, Refroidisseur à clinker cement-plants.fr
Source de Puissance de Chauffage par Induction de 40 à 80kW (générateur ou convertisseur mural) Source de Puissance de Chauffage par Induction de 40 à 80kW (générateur ou convertisseur mural) inductionheater-inc.fr
Centrale à béton modulaire HZS Centrale à béton modulaire HZS concretemachinery.fr
Refroidisseur pour recirculation de gaz d’échappement Refroidisseur pour recirculation de gaz d’échappement factory-autoparts.fr
Vidéo
Filtre-presse à cadres et à plateaux Filtre-presse à cadres et à plateaux
Surchauffeur et Réchauffeur à vapeur Surchauffeur et Réchauffeur à vapeur
Filtre-presse à plateau et cadre Filtre-presse à plateau et cadre
Congélateur à spirale auto-empilable & Refroidisseur Congélateur à spirale auto-empilable & Refroidisseur
Compresseur rotatif à vis bi-étagé Compresseur rotatif à vis bi-étagé
Raccord à souder à emboîtement Raccord à souder à emboîtement
Envoyer un message
Envoyer un message
