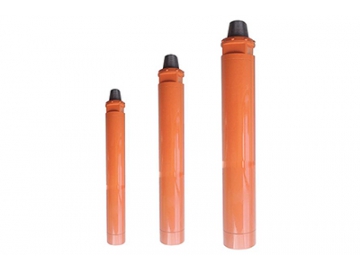

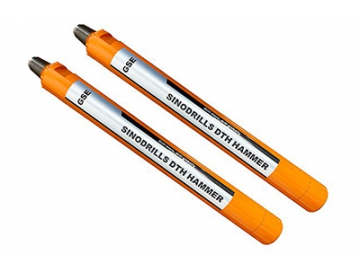

Le marteau fond de trou FDT fait usage d'air comprimé pour produire une force d'impact, ce qui permet d'entraîner efficacement les taillants pour broyer les roches.
Caractéristiques- Matériau de qualité optimale, processus de fabrication CNC, traitement thermique de qualité, conception de pointe;
- Excellente stabilité et fiabilité;
- Haute fréquence d'impact;
- Consommation d'air comprimé minime;
- Durée de vie prolongée
Exploitation minière, carrières, forage de puits d'eau, forage de puits géothermique, pieux de fondation, etc.
-
- 01- élément supérieur
- 02 - joint torique
- 03- clapet antiretour
- 04- ressort
- 05- rondelle en acier
- 06- vanne rigide
- 07- joint torique
- 08- cylindre interne
- 09- piston
- 10- tube de sortie
- 11- anneau de retenue du trépan
- 12- joint torique
- 13- support d'entraînement
Données techniques du marteau FDT GSE-DHD3.5
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 22.62kg | 80mm | 808mm | 32 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 90mm-105mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 4.5 | 9.5 | 12.5 | ||

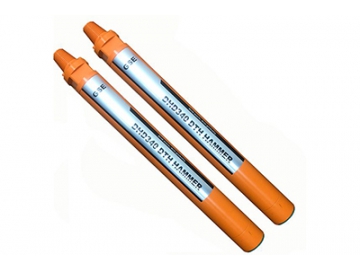

Données techniques du marteau FDT GSE-DHD340
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 38.00kg | 99mm | 881mm | 31 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 108mm-130mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 5 | 10.2 | 15 | ||
Données techniques du marteau FDT GSE- DHD350-
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 74.0kg | 126mm | 1028mm | 30 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 134mm-152mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 7.5 | 14.7 | 19.5 | ||
Données techniques du marteau FDT GSE-DHD360
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 112kg | 144mm | 1135mm | 28 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 154mm-254mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 8.7 | 14.5 | 25 | ||
Données techniques du marteau FDT GSE- DHD380
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 180.0kg | 182mm | 1228mm | 23 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 203mm-305mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 12 | 26 | 35 | ||
Données techniques du marteau FDT GSE-QL40
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 39.5kg | 99mm | 952mm | 31 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 108mm-130mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 5 | 10 | 15 | ||
Données techniques du marteau FDT GSE-QL50
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 74kg | 126mm | 1079mm | 30 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 134mm-152mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 7.5 | 14.7 | 19.5 | ||
Données techniques du marteau FDT GSE-QL60
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 110kg | 144mm | 1080mm | 28 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 154mm-254mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 8.7 | 14.5 | 25 | ||
Données techniques du marteau FDT GSE-QL80
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 182kg | 182mm | 1211mm | 23 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 203mm-305mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 12 | 26 | 35 | ||
Données techniques du marteau FDT GSE-Misssion30
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 23kg | 80mm | 909mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 90mm-105mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 3.8 | 8 | 11.5 | ||
Données techniques du marteau FDT GSE-Misssion40
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 41kg | 99mm | 955mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 108mm-130mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 4.5 | 9 | 14 | ||
Données techniques du marteau FDT GSE-Misssion50
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 74.0kg | 126mm | 1079mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 134mm-152mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 6.5 | 12.5 | 17 | ||
Données techniques du marteau FDT GSE-Misssion60
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 105kg | 144mm | 1108mm | 30 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 152mm-254mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 7.5 | 16 | 24 | ||
Données techniques du marteau FDT GSE-Misssion80
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 193kg | 182mm | 1298mm | 25 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 203mm-305mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 10 | 24 | 33 | ||
Données techniques du marteau FDT GSE-SD4
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 39kg | 99mm | 932mm | 31 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 108mm-130mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 5 | 10.2 | 15 | ||
Données techniques du marteau FDT GSE-SD5
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 74kg | 126 mm | 1043mm | 30 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 138mm-152mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 7.5 | 14.7 | 19.5 | ||
Données techniques du marteau FDT GSE-SD6
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 113kg | 144 mm | 1150mm | 28 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 154mm-254mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 8.7 | 14.5 | 25 | ||
Données techniques du marteau FDT GSE-SD8
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 182kg | 182mm | 1199mm | 23 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 203mm-305mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 12 | 26 | 35 | ||
Données techniques du marteau FDT GSE-DHD2.5N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 17.5kg | 70mm | 806mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 76mm-80mm | 8 bar-24 bar | @ 10 bar | @18 bar | @ 24 bar |
| 2 | 4 | 6 | ||
Données techniques du marteau FDT GSE-DHD3.5N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 24.5kg | 80mm | 863mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 90mm-105mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 3.8 | 8 | 11.5 | ||
Données techniques du marteau FDT GSE-DHD340N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 40.5kg | 99mm | 936mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 108mm-130mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 54.5 | 9 | 14 | ||
Données techniques du marteau FDT GSE- DHD350N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 74.0kg | 126mm | 1081mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 138mm-152mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 6.5 | 12.5 | 17 | ||
Données techniques du marteau FDT GSE-DHD360N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 106kg | 144mm | 1187mm | 30 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 152mm-254mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 7.5 | 16 | 24 | ||
Données techniques du marteau FDT GSE- DHD380N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 195kg | 182mm | 1318mm | 25 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 203mm-305mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 10 | 24 | 33 | ||
Données techniques du marteau FDT GSE-QL50N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 73kg | 126mm | 1061mm | 33 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 138mm-152mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 6.5 | 12.5 | 17 | ||
Données techniques du marteau FDT GSE-QL60N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 108kg | 144mm | 1131mm | 30 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 152mm-254mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 7.5 | 16 | 24 | ||
Données techniques du marteau FDT GSE-QL80N
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar | |
| 193.5kg | 182mm | 1300mm | 25 HZ | |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | ||
| 203mm-305mm | 8 bar-30 bar | @ 10 bar | @18 bar | @ 24 bar |
| 10 | 24 | 33 | ||
Données techniques du marteau FDT GSE-W30
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar |
| 19kg | 80mm | 725mm | 33 HZ |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | |
| 90mm-110mm | 6 bar-20 bar | @ 8 bar | @18 bar |
| 3.8 | 8 | ||
Données techniques du marteau FDT GSE-W40
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar |
| 31kg | 99mm | 730 mm | 33 HZ |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | |
| 110mm-130mm | 6 bar-20 bar | @ 8 bar | @18 bar |
| 4.5 | 9 | ||
Données techniques du marteau FDT GSE-W50
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar |
| 54kg | 126mm | 808mm | 33 HZ |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | |
| 138mm-152mm | 6 bar-20 bar | @ 8 bar | @18 bar |
| 6.5 | 12.5 | ||
Données techniques du marteau FDT GSE-W60
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar |
| 84kg | 144mm | 936mm | 30 HZ |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | |
| 154mm-178mm | 6 bar-20 bar | @ 8 bar | @18 bar |
| 6.5 | 15 | ||
Données techniques du marteau FDT GSE-W80
| Poids net | Diamètre extérieur | Longueur du MFT sans trépans | Fréquence à 18 bar |
| 165kg | 182mm | 1112 mm | 25 HZ |
| Taille de trou | Pression de travail | Consommation d’air: M3 (CBM)/min | |
| 203mm-305mm | 6 bar-20 bar | @ 8 bar | @18 bar |
| 10 | 26 | ||
Industries desservies
Notre équipement de forage de roche peut être appliqué dans diverses industries pour exécuter des travaux de forage et de broyage de roche pour le creusement, le dynamitage, etc.
Nous proposons 4 séries d'outils de forage de roche : Outils de forage pour marteau hors trou, Outils de forage fond de trou (FDT), Trépans type racleur et Système d'ancrage autoforant.
Tunnelage
Forage de Puits d'eau et Puits géothermiques
Carrières/Agrégats
Exploitation minière
Construction
