Vanne à bille 3 pièces / Vanne à boisseau sphérique 3 pièces / Robinet à tournant sphérique 3 pièces

Demande de devis

À propos de: http://custom-casting.fr/2-3-3piece-ball-valve.html

Construction: moulage à la cire perdue, alésage complet
Pression de service: 1000 PSI (PN63)
Filetage: ANSI B 2.1, BS21, ISO7/1
Température nominale: -25℃ à 180℃
Matériau: CF8M, CF8, CF3M, WCB

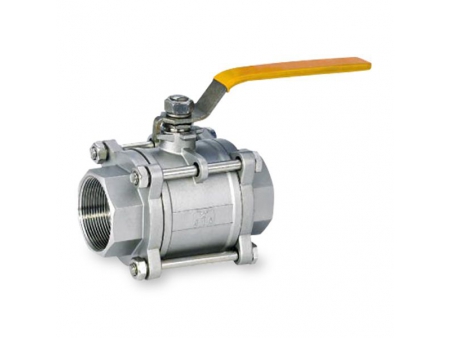

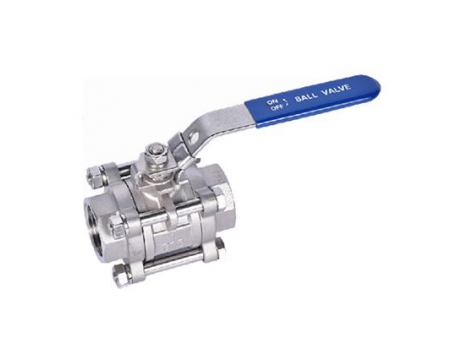

Le robinet à tournant sphérique 3 pièces ou vanne à boisseau sphérique 3 pièces se compose de trois parties, à savoir deux capuchons d'extrémité et un corps. Les embouts sont soudés, filetés ou à brides afin de se raccorder au tuyau de chaque côté. Grâce à cette construction perfectionnée, la vanne à bille 3 pièces peut rester vissée dans la tuyauterie et la partie centrale peut être retirée en enlevant les boulons, sans avoir à déplacer la totalité des composants.

Applications

La vanne à bille 3 pièces est largement appliquée dans le système de canalisation de transport de pétrole, le système de canalisation résistant à la corrosion dans l'industrie chimique, le système de canalisation à haute température et à haute pression dans l'industrie métallurgique, et la régulation du débit dans le système de canalisation de lustration de l'industrie pharmaceutique.

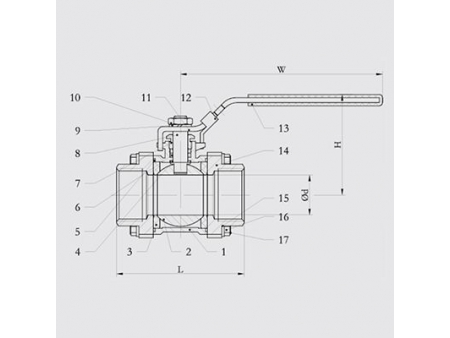

Liste des matériaux

Article	Composants	Matériaux			Quantité
1	Corps	A216-WCB	A351-CF8	A351-CF8M	1
2	Bille	304	304	316	1
3	Siège	PTFE/RPTFE			2
4	Rondelle de butée	PTFE			1
5	Joint d'étanchéité	PTFE			2
6	Garniture	PTFE			1
7	Écrou de presse-étoupe	PTFE			1
8	Tige	304	304	316
9	Rondelle élastique	304
10	Écrou	304			2
11	Poignée	304			1
12	Verrouillage	304
13	Couvercle de la poignée	Plastique
14	Capuchon	A216-WCB	A351-CF8	A351-CF8M	2
15	Rondelle élastique	304	304	316	4(6)
16	Écrou	304			4(6)
17	Boulon	304	304	316	8(12)

Dimensions (unité : mm)

Taille		Ød	L	H	W	N.M	Kgs
DN6	1/4"	11	51	43.5	103	5	0.29
DN10	3/8"	12.5	51	44.5	103	5	0.29
DN15	1/2"	15	63	50	103	6	0.43
DN20	3/4"	20	71	59	127	10	0.61
DN25	1"	25	80	61	127	12	0.80
DN32	1-1/4"	32	94	79	154	17	1.43
DN40	1-1/2"	38	103	83	154	30	1.73
DN50	2"	50	126	94	195	48	2.72
DN65	2-1/2"	65	158	135	244	58	5.44
DN80	3"	76	179	144	244	96	7.64
DN100	4"	94	213	149	285	124	15.78

Le robinet à boisseau sphérique en trois parties est composé de trois éléments, à savoir deux capuchons d'extrémité et un corps. Étant donné que les embouts sont généralement filetés ou soudés à la tuyauterie, la partie principale du corps peut être retirée aisément à des fins de nettoyage ou de réparation sans qu'il soit nécessaire de retirer les embouts.

La vanne à bille 3 pièces permet de réaliser des économies à long terme grâce à son aptitude à être facilement démontée pour être nettoyée ou réparée. La partie principale de la structure se démonte aisément sans affecter le raccordement, ce qui évite l'arrêt de la ligne.

La vanne à bille en 2 parties est composée de deux composants, à savoir le corps et la tige.
La vanne à bille 3 pièces est composée de trois éléments, à savoir le corps, la tige et le capuchon.

Notre société est une fonderie de précision spécialisée dans l'acier inoxydable qui dispose d'un stock considérable de vannes classiques. Nous fournissons également une multitude de produits personnalisés en fonction des dessins et des matériaux du client.
