Système de tubage concentrique avec trépans annulaires

Demande de devis

À propos de: http://max-drilling.fr/2-4-2-1-concentric-overburden-drilling-system/index.html

Le système de tubage concentrique de Maxdrill peut être utilisé dans les formations de morts-terrains présentant des conditions topographiques et géologiques complexes, notamment les graviers, les formations fissurées, les blocs rocheux, les décharges de déchets de construction, etc.

Caractéristiques

Rectitude : garantit la rectitude du trou de forage dans diverses conditions topographiques et géologiques.
Adaptabilité : permet de garantir l'efficacité de la pénétration dans des conditions topographiques et géologiques difficiles, comme les graviers et les décharges de déchets de construction.
Couple inférieur : le couple du système de tubage concentrique est inférieur à celui du système de tubage excentrique.
Véverrouillage et reverrouillage faciles : facile à reverrouiller après le déverrouillage.
Forage sous n'importe quel angle : le système de tubage concentrique est en mesure de forer les roches sous n'importe quel angle.
Respectueux de l'environnement : le système de tubage concentrique est plus écologique que le système de tubage excentrique car il fore les roches de manière harmonieuse, avec moins de vibrations et de bruit. Nous préconisons l'utilisation du système de tubage concentrique dans les zones urbaines.

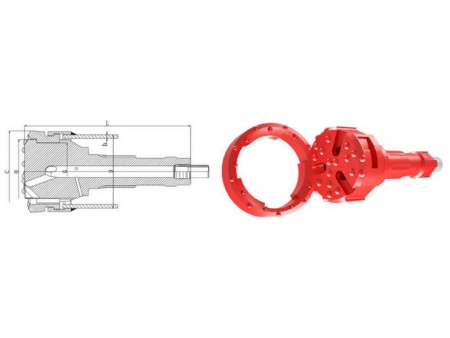

Composants

Patin d'emboîtement

Trépan annulaire

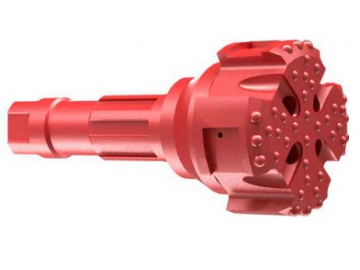

Trépan pilote

	D		h	H	C	G
Modèle	Diamètre extérieur du tube de cuvelage (mm))	Diamètre intérieur du tube de cuvelage (mm)	Épaisseur de la paroi du tube de cuvelage (mm)	Diamètre extérieur max. du trépan pilote (mm)	Diamètre de l'alésoir (mm)	Diamètre extérieur max. du trépan normal (mm)	Type de marteau fond de trou / hors de trou	Poids (kg)
Type de marteau hors de trou
MDC76/7RR-01	76	62	7	57	84	39	R32	3.2
MDC89/8RR-01	89	73	858	70	96	58	T38	5.8
MDC114/10RR-01	114	94	10	92	122	80	T45	7.5
MDC127/10RR-01	127	107	10	105	136	90	T45	10
MDC140/10RR-01	140	120	10	116	148	97	T45/T51	15
Type de marteau fond de trou
MDC114/10RR-02	114	94	10	92	122	80	COP34/DHD3.5	10
MDC127/10RR-02	127	107	10	105	136	90	COP34/DHD3.5	16
MDC140/10RR-02	140	120	10	116	148	97	COP44/DHD340 /SD4/QL40	21
MDC146/10RR-02	146	126	10	124	154	110	COP44/DHD340 /SD4/QL40	22
MDC168/12.7RR-02	168	142.6	12.7	141	180	125	COP54/DHD350 /SD5/QL50/M50	27
MDC178/12.7RR-02	178	152.6	12.7	150	186	135	COP54/DHD350 /SD5/QL50/M50	32.5
MDC194/12.7RR-02	194	168.6	12.7	166	202	145	COP64/DHD360 /SD6/QL60/M60	42.5
MDC219/12.7RR-02	219	193.6	12.7	191	228	170	COP64/DHD360 /SD6/QL60/M60	58
MDC245/12.7RR-02	245	219.6	12.7	214	254	195	COP84/DHD380 /SD8/QL80	78
MDC254/12.7RR-02	254	228.6	12.7	224	265	203	COP84/DHD380 /SD8/QL80	84.5
MDC273/12.7RR-02	273	247.6	12.7	241	286	223	COP84/DHD380 /SD8/QL80	100
MDC325/12.7RR-02	325	299.6	12.7	292	338	276	COP84/DHD380 /SD8/QL80	135
MDC406/12.7RR-02	406	380.6	12.7	377	420	350	QL120/DHD112/ SD12/NUMA120	280
MDC508/12.7RR-02	508	482.6	12.7	478	522	416	QL200/SD18/ NUMA180	522
MDC560/12.7RR-02	560	534.6	12.7	528	575	475	QL200/SD18/ NUMA180	620
MDC610/12.7RR-02	610	584.6	12.7	558	620	513	QL200/SD18/ NUMA180	710
