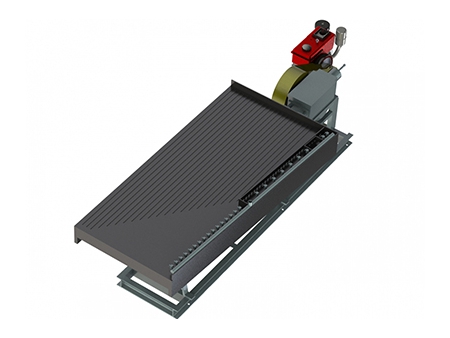

Table vibrante / Table à secousses
La table vibrante se révèle être un équipement particulièrement efficace pour la séparation fine des minerais. Cet équipement de séparation, propulsé au moyen d’un moteur électrique ou diesel, se compose de huit éléments : une tête de lit, un moteur, un dispositif de réglage d'angle, un plateau, un distributeur de boue, un distributeur d'eau, des gorges et un système de lubrification.
Principe de fonctionnement
Avec notre table à secousses, le matériau s'écoule de l'extrémité d'alimentation vers la surface du lit. Étant donné que la rainure sur le lit est conçue de manière longitudinale et perpendiculaire à la direction de l'écoulement de l'eau, les particules de minerai seront desserrées et stratifiées par l'action de l'eau et des vibrations de la surface du lit dans les rainures.
Les tables vibrantes 6-S se distinguent en tant qu'équipements de séparation par gravité parmi les plus répandus. Elles sont fréquemment utilisées pour la séparation des métaux rares et précieux, tels que le tungstène, l'étain, le tantale, le niobium et l'or. Plus précisément, ce dispositif de séparation trouve son application dans des usines de traitement minéral de différentes envergures, tant pour la séparation préliminaire et fine que pour la récupération. En outre, l'équipement de concentration est adapté à la séparation du sable grossier, avec un diamètre compris entre 0,5 et 2 mm, du sable fin variant de 0,074 à 0,5 mm, des particules de tungstène et d'étain de 0,22 à 2 mm, des particules de boue, et permet également de concentrer le fer, le manganèse et le charbon.
| Modèle | 6-S 7.6 | 6-S 4.08 | 6-S 1.95 | 6-S 0.5 | |||
| Type de pont | Type pour sable grossier | Type pour sable fin | Plate-forme à boue | Nous proposons trois options. | |||
| Surface du pont (m2) | 7.6 | 7.6 | 7.6 | 4.08 | 1.95 | 0.5 | |
| Taille de la plate-forme | Longueur (mm) | 4500 | 4500 | 4500 | 3000 | 2100 | 1100 |
| Largeur de l'extrémité d'alimentation (mm) | 1850 | 1850 | 1850 | 1320 | 1050 | 500 | |
| Largeur de l'extrémité de décharge (mm) | 1550 | 1550 | 1550 | 1100 | 850 | 430 | |
| Taille d'alimentation max. (mm) | 2 | 0.5 | 0.074 | Sable : -2 Vase : -0.1 | Sable: -2 Vase : -0.074 | Sable: -2 Vase : -0.074 | |
| Débit de solides (t/h) | 1~1.8 | 0.5~1 | 0.3~0.5 | 0.4~1.5 | 0.3~0.8 | 0.05~0.2 | |
| Concentration de la boue (%) | 20~30 | 18~25 | 15~20 | 10~300 | |||
| Course (mm) | 16~22 | 11~16 | 8~16 | 6~30 | 12~28 | 9~17 | |
| Fréquence de balancement (Hz) | 3.7 | 4.2 | 4.7 | 3.5~5.3 | 4.2~7.5 | 4.7~7.7 | |
| Consommation d'eau (m3/h) | 0.7~1 | 0.4~0.7 | 0.4~0.7 | 0.3~1.5 | 0.2~1 | 0.1~0.5 | |
| Section de la rainure des radiers | Rectangle | Dent de scie | Triangle | Rectangle, Dent de scie et Triangle | |||
| Puissance du moteur (kW) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 0.55 | |
