Panneau solaire à demi-cellule monofacial à haut rendement en silicone monocristallin.

Normes

IEC61215(2016), IEC61730(2016)
ISO9001 : 2015 : systèmes de management de qualité (SMQ)
ISO14001 : 2015 : systèmes de management environnemental (SME)
ISO45001 : 2018 : systèmes de management de la santé et de la sécurité au travail (S&ST)

Introduction

Ce module photovoltaïque est un panneau solaire à demi-cellule monofacial à haut rendement en silicone monocristallin offrant un taux de rendement impressionnant de 20% ainsi qu’une tolérance positive allant jusqu’à 3%.

Beneficiez du confort d’une garantie intégrale de 15 ans sur les matériaux et les services.
Une garantie exceptionnelle de 25 ans avec un facteur linéaire d’affaiblissement de seulement 0,55%.

Détails

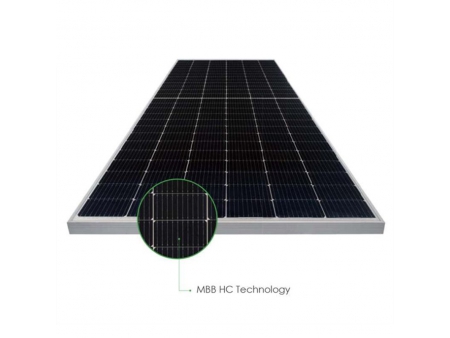

Multiples jeux de barres
Une exposition au soleil améliorée et une meilleure captation de la lumière augmentent grandement la production d’énergie et la fiabilité du produit.
Conception anti-surchauffe
L’optimisation des circuits intégrés et l’utilisations de technologies modernes permettent d’obtenir un coefficient de température plus précis et réduit le risque de surchauffe.
Résistance PID garantie
L’optimisation des technologies de production des batteries et le contrôle des matériaux utilisés réduit le risque de PID, un phénomène entrainant l’affaiblissement du panneau solaire.
Adapté aux environnements hostiles
La résistance de nos modules photovoltaïques face à l’exposition au sel et à la corrosion par l’ammoniaque a été certifiée par des tests indépendants
Capacité de charge
Le module peut supporter une pression de 2400Pa due au vent ou de 5400Pa due à la neige.
Certification du produit
Nos composants ont été certifiés par UL, TUV, CE, et CQC.

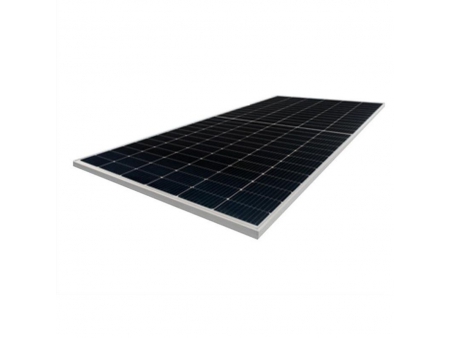

Panneaux solaires monocristallins 395-415 Watts

Paramètres techniques

Type de cellule : Cellules solaires monocristallines type P
Nb. de cellules : 108(2×54)
Dimensions du module : 1722×1134×30mm
Poids : 22kg
Verre : 3,2 mm, revêtement anti-reflet, haut facteur de transmission, faible teneur en fer, verre trempé
Cadre : Alliage d’aluminium anodisé
Boite de dérivation : IP68
Câbles de sortie : TÜV 1×4,0mm²
( ) : 400mm, (-) : 200mm ou longueur personnalisée

Paramètres électriques

Modèle de module	JKM395M-54HL4		JKM40OM-54HL4		JKM405M-54HL4		JKM410M-54HL4		JKM415M-54HL4
	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT
Puissance max. (Pmax)	395wp	294wp	40Owp	298wp	40Swp	301wp	410Wp	305Wp	415wp	309wp
Tension max. (Vmp)	30,32V	28,26V	30,42V	28,42V	30,52V	28,56V	30,62V	28,72V	30,79V	28,88V
Intensité max. (Imp)	13,03A10,4DA		13,15A	10,47A	13,27A	10,55A	13,39A	10,62A	13,48A	10,69A
Tension en circuit ouvert (Voc)	36,90V	34,83V	36,98v	34,9ov	37,06v	34,98v	37,14V35,05v		37,31v35,21v
Intensité de court-circuit (lsc)	13,71A	11,07A	13,78A	11,13A	13,85A	11,19A	13,92A11,24A		14,01A11,32A
Taux de rendement du module (%)	20,23%		20,48%		20,74%		21,00%		21,25%
Température de fonctionnement (℃)	40℃~ 85℃
Tension max. du système	1000/1 500VDC(IEC)
Résistance max. du disjoncteur	25A
Tolérance de sortie	0~ 3%
Coefficient de température pour Pmax	-0,35%/C
Coefficient de température pour Voc	-0,28%/C
Coefficient de température pour Isc	0,048%/℃
Nominal operating cell temperature (NOCT)	45±2℃

Standard test conditions (STC): Irradiation solaire : 1000W/m², Température des cellules : 25°C, Masse d’air : 1,5
Nominal Operating Cell Temperature (NOCT): Irradiation solaire : 800W/m2, Température ambiante : 20°C, Air Mass: 1,5, Vitesse du vent : 1 m/s
* La marge d’erreur de la mesure de la puissance du panneau solaire est de /-3%.

Panneaux solaires monocristallins 450-470 Watts

Paramètres techniques

Type de cellule : cellules solaires monocristallines type P
Nb. de cellules: 120(6×20)
Dimensions du module : 1903×1134x30mm
Poids : 24,2kg
Verre : 3,2 mm, revêtement anti-reflet, haut facteur de transmission, faible teneur en fer, verre trempé
Cadre : Alliage d’aluminium anodisé
Boite de dérivation : IP67
Câbles de sortie : TÜV 1×4,0mm²
( ) : 400mm,(-) : 200mm ou longueur personnalisée

Paramètres électriques

Modèle de module	JKM450M-60HL4		JKM455M-60HL4		JKM46QM-60HL4		JKM465M-6QHL4		JKM47OM-60HL4
	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT
Puissance max. (Pmax)	450Wp	335wp	455Wp	339wp	4&0Wp	342wp	465wp	346wp	470Wp	350Wp
Tension max. (Vmp)	33,91V	31,73V	34,06V	31,91V	34,20V	32,07V	34,37V	32,12V	34,56V	32,32V
Intensité max. (Imp)	13,27A	10,55A	13,36A	10,61A	13,45A	10,67A	13,53A	10,77A	13,60A	10,82A
Tension en circuit ouvert (Voc)	41,18V	38,87v	41,33V	39,01v	41,48V	39,15V	41,63V	39,29v	41,78V	39,43v
Intensité de court-circuit (lsc)	13,85A	11,19A	13,93A	11,25A	14,01A	11,32A	14,09A	11,38A	14,17A	11,44A
Taux de rendement du module (%)	20,85%		21,08%		21,32%		21,55%		21,78%
Température de fonctionnement (℃)	-4O℃~ 85℃
Tension max. du système	1000/1500VDC (IEC)
Résistance max. du disjoncteur	25A
Tolérance de sortie	0~ 3%
Coefficient de température pour Pmax	-0,35%/℃
Coefficient de température pour Voc	-0,28%/℃
Coefficient de température pour Isc	0,048%/"℃
Nominal operating cell temperature (NOCT)	45±2℃

Standard test conditions (STC): Irradiation solaire : 1000W/m², Température des cellules : 25°C, Masse d’air : 1,5
Nominal Operating Cell Temperature (NOCT): Irradiation solaire : 800W/m2, Température ambiante : 20°C, Masse d’air: 1,5, Vitesse du vent : 1 m/s
* La marge d’erreur de la mesure de la puissance du panneau solaire est de /-3%.

Panneaux solaires monocristallins 540-560 Watts

Paramètres techniques

Type de cellule : cellules solaires monocristallines type P
Nb. de cellules: 144(6×24)
Dimensions du module : 2278×1134×35mm
Poids : 28kg
Verre : 3,2 mm, revêtement anti-reflet, haut facteur de transmission, faible teneur en fer, verre trempé
Cadre : Alliage d’aluminium anodisé
Boite de dérivation : IP68
Câbles de sortie : TÜV 1×4,0mm²
( ) : 300mm, (-) : 200mm ou longueur personnalisée

Paramètres électriques

Modèle de module	JKM540M-72HL4		JKM545M-72HL4		JKM550M-72HL4		JKM555M-72HL4		JKM560M-72HL4
	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT	STC	NOCT
Puissance max. (Pmax)	540Wp	402Wp	545Wp	405Wp	550Wp	409Wp	555Wp	413Wp	560Wp	417Wp
Tension max. (Vmp)	40,70V	38,08V	40,80V	38,25V	40,90V	38,42V	40,99V	38,59V	41,09V	38,69V
Intensité max. (Imp)	13,27A	10,55A	13,36A	10,60A	13,45A	10,65A	13,54A	10,70A	13,63A	10,77A
Tension en circuit ouvert (Voc)	49,42V	46,65V	49,52V	46,74V	49,62V	46,84V	49,72V	46,93V	49,82V	47,02V
Intensité de court-circuit (lsc)	13,85A	11,19A	13,94A	11,26A	14,03A	11,33A	14,12A	11,40A	14,21A	11,48A
Taux de rendement du module (%)	20,90%		21,10%		21,29%		21,48%		21,68%
Température de fonctionnement (℃)	-40℃~ 85℃
Tension max. du système	1000/1500VDC (IEC)
Résistance max. du disjoncteur	25A
Tolérance de sortie	0~ 3%
Coefficient de température pour Pmax	-0,35%/ ℃
Coefficient de température pour Voc	-0,28%/ ℃
Coefficient de température pour Isc	0,048%/ ℃
Nominal operating cell temperature (NOCT)	45±2 ℃

Standard test conditions (STC): Irradiation solaire : 1000W/m², Température des cellules : 25°C, Masse d’air : 1,5
Nominal Operating Cell Temperature (NOCT): Irradiation solaire : 800W/m², Température ambiante : 20°C, Masse d’air: 1,5, Vitesse du vent : 1 m/s
* La marge d’erreur de la mesure de la puissance du panneau solaire est de /-3%.
