Meule d'affûtage

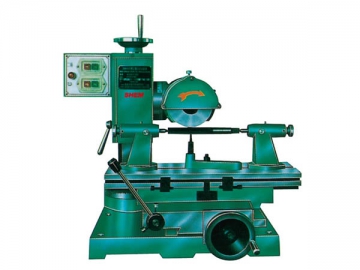

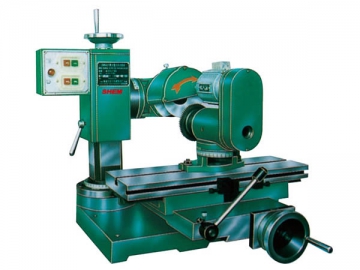

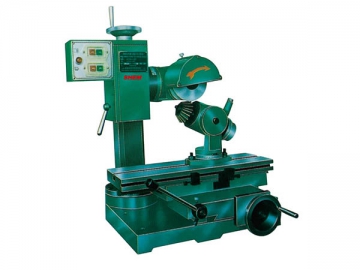

Meule d'affûtage modèle 2M6420
Notre meule d'affûtage est utilisée sur les marchés domestiques et étrangers. Pour plus d'informations, veuillez nous contacter directement. Nous espérons pouvoir bientôt collaborer avec vous.
Paramètres techniques de la meule d'affûtage modèle 2M6420
| Article | Unité | |
| Largeur de la table | mm | 160 |
| Gamme de déplacement de table (gauche/droite) | mm | 180 |
| Gamme de déplacement de table (avant/arrière) | mm | 125 |
| Gamme de déplacement vertical de roue de meulage | mm | 120 |
| Angle de rotation de la roue de meulage | ° | ±45° -60° |
| Angle vertical du banc de roue de meulage | ° | ±45° |
| Giration de la colonne verticale | ° | ±45° |
| Diamètre max de roue de meulage | mm | 125 |
| Moteur de roue de meulage | | 370W, 2800rpm |
| Configuration de la machine-outil (L*L*H) | mm | 700*600*720 |
| Poids de la station | kg | 166 |

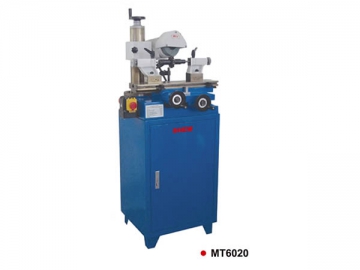

Paramètres techniques de la meule d'affûtage modèle MT6020
| Article | Unité | |
| Diamètre de meulage min. | mm | 125 |
| Diamètre de meulage max. | mm | 220 |
| Longueur de meulage max. | mm | 100 |
| Taille de table | mm | 530*130 |
| Parcours de table longitudinal | mm | 175 |
| Parcours de table transversal | mm | 100 |
| Distance broche – table | mm | 120 |
| Rotation max de la meule en ligne horizontale | ° | 360° |
| Inclinaison de broche de roue | ° | 360° |
| Puissance du moteur | w | 180 |
| RPM du moteur | RPM/hz | 2800/50(3400/60) |
| Dimensions (L*L*H) | mm | 1300*780*950 |
| Taille d'emballage (L*B*H) | MM | 1090*720*930 |
| Poids brut/poids net | kg | 266/208 |
| Unités/conteneur 20' | pcs | 32 |

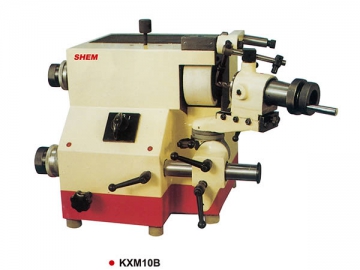

Meule d'affûtage modèles KXM10B, KXM10C
Les meules d'affûtage modèles KXM10B et KXM10C sont utilisées pour le meulage de différentes sortes de profilés et la découpe de d'angles, formes et diamètres différents. Ces machines de découpe de métal sont dotées d'accessoires de tour et de lames de fraisage et peuvent affûter différents tours et diamètres de fraise verticale.
Paramètres techniques de la meule d'affûtage modèle KXM10B, KXM10C
| Article | Unité | |||
| Roue de meulage | Diamètre | mm | ø 100 | ø 100 |
| Epaisseur | mm | 50 | 50 | |
| Diamètre de trou | mm | ø 20 | ø 20 | |
| Vitesse de broche | rpm | 5200 | 5200 | |
| Gamme de diamètre de collet de serrage | mm | ø 3-ø25 | ø 3-ø15 | |
| Parcours longitudinal du support de couteau | mm | 140 | 140 | |
| Parcours longitudinal micro-ajustable du support de couteau | mm | 18 | 18 | |
| Parcours de broche de roue de meulage | mm | 5 | 5 | |
| Gamme de meulage d'angle conique | ° | 0-180 | 0-180 | |
| Gamme de meulage d'angle conique négatif | ° | 0-52 | 0-52 | |
| Gamme de meulage d'angle de dépouille | ° | 0-44 | 0-44 | |
| Gamme max de meulage d'outil de tour | mm | 25*25 | 25*25 | |
| Gamme de meulage de lame de fraise verticale | mm | ø 3-ø25 | ø 3-ø15 | |
| Gamme de meulage de foret | mm | ø 3-ø15 | | |
| Moteur | Puissance | kw | 0.25 | 0.18 |
| Tension triphasée | V | 220, 380, 420, 440 | 220, 380, 420, 440 | |
| Tension monophasée | V | 220, 110, 124 | 220, 110, 124 | |
| Vitesse (50Hz) | rpm | 2810 | 2810 | |
| Vitesse (60Hz) | rpm | 3400 | 3400 | |
| Fréquence | Hz | 50 ou 60 | 50 ou 60 | |
| Dimension/poids net | cm/kg | 46*39*36/70 | 45*35*34/50 | |
| Dimension/poids brut | cm/kg | 67*50*46/100 | 60*40*42/80 | |
