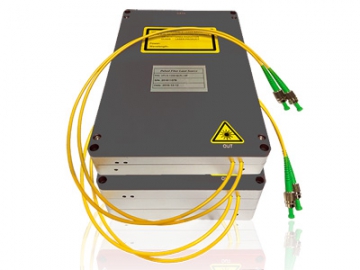

Module de source laser à impulsion courte
Le module de source laser à impulsion courte est une source laser à impulsion de puissance de crête élevé basé sur la longueur d’onde ce qui est sans danger pour les yeux humains. Adoptant un architecture d’amplificateur de puissance comme maître oscillateur (MOPA) et une amplification optique multi-étapes optimisée, le module de source laser peut effectuer une sortie laser de puissance de crête avec une largeur d’impulsion de niveau ns, approprié pour le LIDAR automobile, le radar de télédétection, les applications de type laser.
Le module de source laser à impulsion courte peut être fourni dans un emballage circulaire et rectangulaire, caractérisé avec une structure compacte, une petite taille, une large gamme de température de fonctionnement et une très faible consommation d’énergie. D’un côté, la sortie d’impulsion peut aussi être effectuée par un signal TTL externe, approprié pour une intégration de système.
Ces modules de source laser à impulsion courte sont utilisables dans différents environnements difficiles, appropriés pour le système LIDAR automobile, le système de scan laser 3D, etc.
- LIDAR Automobile
- Télémétrie laser
- Radar de télédétection
- Balayage laser 3D
- Autres tâches de recherche scientifiques
- Longueur d’onde d’opération sans danger pour les yeux: 1550nm
- Crête de puissance de sortie: 10kW
- Plage de réglage de fréquence de récurrence: 1kHz-3MHz
- Largeur d’impulsion: 0.5-250ns
- Energie de simple pulsation: supérieure 100uJ
- Qualité de faisceau à diffraction quasi-limitée
| Paramètres | Unité | Spécification | ||
| Min. | Typ. | Max. | ||
| Pièce No. | CKLID-I-1550-M-LPH | |||
| Plage de longueur d’onde | nm | 1540 | 1545/1550 100 | 1565 |
| Puissance d’impulsion @ < 10kHz,>30ns | μJ | 100 | ||
| Crête de puissance | kW | - | - | 10 |
| Largeur d’impulsion | ns | 0.5 | - | 250 |
| Fréquence de récurrence | kHz | 1 | - | 3000 |
| Puissance moyenne @>100kHz | W | - | - | 2 |
| Qualité de faisceau | M² | < 1.1 | ||
| Stabilité de puissance de sortie (15min.) | % | - | - | ±3 |
| Stabilité de puissance de sortie (8hours) | - | - | ±1.5 | |
| Isolation de lumière de sortie | dB | 35 | - | - |
| Température de fonctionnement | °C | -35 | - | 65 |
| Température de stockage | -40 | - | 85 | |
| Consommation d’énergie | W | 15 | 17 | 24 |
| Polarisation | Aléatoire | |||
| Longueur de fibre de sortie | m | >0.3 | ||
| Connecteur Optique | FC/APC ou Collimateur | |||
| Mode déclenchement d’impulsion | Déclenchement externe TTL | |||
| Dimensions | mm | 90x23.5 (D x H) | ||
- Longueur d’onde d’opération sans danger pour les yeux: 1064nm
- Crête de puissance de sortie: 4kW
- Plage de réglage de fréquence de récurrence: 30kHz-500KHz
- Largeur d’impulsion: 1-10ns
- Qualité de faisceau à diffraction quasi-limitée
| Paramètres | Unité | Spécification | ||
| Min. | Typ. | Max. | ||
| Pièce No. | CKLID-I-1064-M-HP | |||
| Longueur d’onde | nm | 1064 | ||
| Largeur d’impulsion | ns | Largeur des raies＜ 0.5nm 10ns | ||
| Largeur des raies＞0.5nm 200ns | ||||
| Fréquence de récurrence | kHz | 1 | - | 1000 |
| Puissance moyenne d’impulsion | W | - | 5 | |
| Qualité de faisceau | M² | ＜1.2 | ||
| Stabilité de puissance de sortie (15min.) | % | - | - | ±3 |
| Stabilité de puissance de sortie (8hours) | % | - | - | ±1.5 |
| Isolation de sortie | dB | 30 | - | |
| Tension d’alimentation | VDC | 24 | ||
| Température de fonctionnement | °C | -10 | 50 | |
| Température de stockage | °C | -40 | 85 | |
| Puissance de sortie | W | 70 | ||
| Polarisation | Au hazard | |||
| Longueur de fibre de sortie | m | >0.3 | ||
| Connecteur Optique | FC/APC ou sortie de faisceaux collimates | |||
| Mode déclenchement d’impulsion | Déclenchement externe/ interne | |||
| Dimensions | mm | 200x135x60 | ||
| Poids | g | < 2000 | ||
