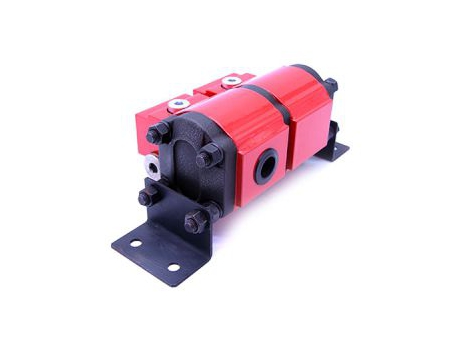

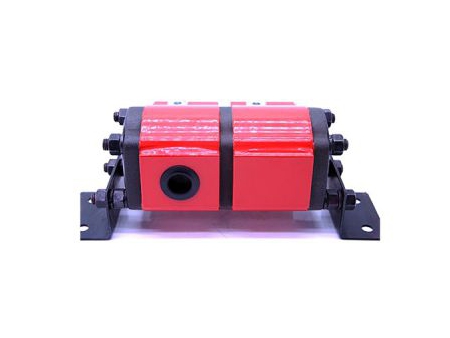

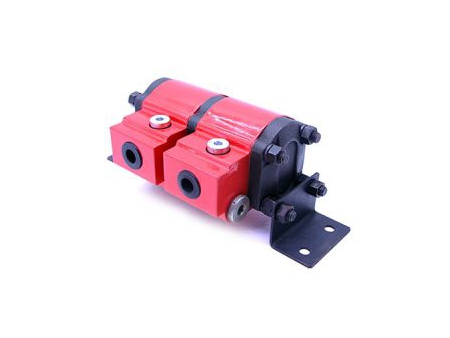

2FDF | 6-31ml/r
Diviseur de debit à engrenage
La série 2FDF est une partie clée de notre gamme de diviseurs de débit à engrenage. Cette gamme inclut les séries 1FDF, 1AFDF, 2FDF et 3FDF, et couvre une cylindrée de 1.6 à 70 ml/r. Ces diviseurs sont capables de connecter deux ou plusieurs moteurs à engrenage via un coupler, s’assurant ainsi que les actionneurs opèrent de manière synchronique avec un haut degré de précision. La série est remarquable pour ses capacités d’intégration dans les vannes de décharge, les valves unidirectionnelles (à sens unique) et les vannes de régulation de vitesse. Ceci accroît la protection du système et offre le supplément d’huile. Les diviseurs à engrenage de GRH atteignent une précision de synchronisation de ±1.5% à ±2%.
Caractéristiques clées de la série 2FDF incluent
- Une polyvalente plage de cylindrée de 6 à 31 ml/r, s’adaptant aux demandes de plusieurs systèmes.
- Assure le fonctionnement synchronisé des actionneurs, lequel est essentiel pour les systèmes nécéssitant un timing et une distrubition de débit précis.
- Haute précision de synchronisation, soulignant l’effectivité de la série en maintenant la constance et la fiabilité opérationnelles.
| Cylindrée | Orifice SAE | Débit minimal/Sec | Débit maximal/Sec | Pression différentielle entre Entrée/Sortie | Pression de sortie maximale Toute section | |||||||
| In3 | Cm3 | Entrée | Sortie | Drainage | Gpm | Lpm | Gpm | Lpm | Psi | Bar | Psi | Bar |
| 0.366 | 6 | G3/8 | G1/2 | G3/8 | 0.8-4.2 | 3.0-16 | 4.8 | 18 | 3142 | 220 | 3571 | 250 |
| 0.488 | 8 | G3/8 | G1/2 | G3/8 | 1.1-5.0 | 4.0-19 | 5.8 | 22 | 3142 | 220 | 3571 | 250 |
| 0.671 | 11 | G3/8 | G1/2 | G3/8 | 1.5-6.6 | 5.5-25 | 7.1 | 27 | 3142 | 220 | 3571 | 250 |
| 0.854 | 14 | G3/8 | G1/2 | G3/8 | 1.8-8.4 | 7.0-32 | 9 | 34 | 2857 | 200 | 3142 | 220 |
| 1.037 | 17 | G3/8 | G1/2 | G3/8 | 2.2-9.0 | 8.5-34 | 9.8 | 37 | 2857 | 200 | 3142 | 220 |
| 1.525 | 25 | G3/8 | G1/2 | G3/8 | 3.1-12.7 | 12-48 | 14 | 53 | 2857 | 200 | 3142 | 220 |
| 1.891 | 31 | G3/8 | G1/2 | G3/8 | 3.7-15.9 | 14-60 | 18.5 | 70 | 2286 | 160 | 2571 | 180 |
Les diviseurs de débit à engrenage de la série 2FDF sont utilisés dans beaucoup de secteurs tels que les équipements de stockage, les machines agricoles, les machines de construction, et les équipements industriels. Leur usage généralisé est attribuée à leur habileté de s’intégrer dans les soupapes de décharge, facilitant ainsi un réglage ou un ajustement facile de la pression du système. Cette polyvalence prouve qu’ils sont un composant essentiel dans l’amélioration du fonctionnement et de l’efficacité des machines telles que les camions grues, les plateformes élévatrices, les tracteurs, les moissonneuses, les fendeuses de bûches et les nacelles élévatrices. Il faut souligner que c’est ici que le contrôle de débit et la synchronisation précise sont importants.
