Séries Soudage Laser Fibre WFQ
Matériaux applicables
La séries de soudage laser fibre WFQ est compatible avec l’acier inoxydable, acier au carbone, plaque galvanisé, laiton, alliage d’aluminium et d’autres métaux. Cette machine peut aussi être utilisé pour la soudure de produits en plastique, surtout les éléments précis des téléphones portables, ordinateurs portables, tablettes et appareils portables, comme antennes, écouteurs, batteries, montures, er couvertures arrière.
Paramètres Techniques

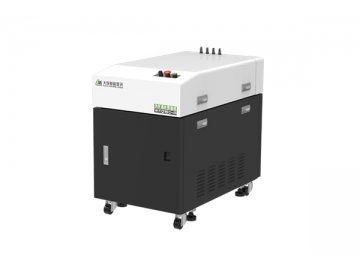

| WFQ150-A Soudage Laser | |
| Longueur d'onde (nm) | 1064 |
| Spectroscopie à fibres (n) | 1/2/4 |
| Diamètre fibre(um) | 50 |
| Longueur fibre(m) | standard : 5 optionnel : 10, 15, 20 etc. |
| Puissance laser maximale (W) | 1500 |
| Puissance Moyenne (W) | 150 |
| Energie maximale a un seul point (J) | 15 |
| Refroidissement | Refroidissement par air |
| Milieu de travail | Température de stockage: -20°C~60°C; humidité de stockage :< 70% / Température de travail: 10°C~35°C; humidité de travail: < 70% |
| Puissance brute (Kw) | < 2.2 |
| Alimentation | 200~240V;50~60Hz |
| Poids (Kg) | 80 |
| Dimensions (mm) | 980 x 580 x 800 |

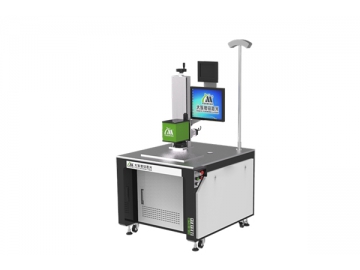

| WTA-S-A table de travail pour soudage | |
| Surface de travail (mm) | Standard : 70x70 Optionnel : 90x90, 110x110 |
| Diamètre minimum du point de focalisation (mm) | 0.2~0.4 |
| Précision de positionnement du galvanomètre (mm) | < 0.02 |
| Méthode de levage | Manuel (disponible le levage électrique automatique) |
| Zone de levage (mm) | 0~300 |
| Format graphique vectoriel supporté | PLT |
| Milieu de travail | Température de stockage : -20°C~60°C; humidité de stockage :< 70% / Température de travail:10°C~35°C; humidité de travail:< 70% |
| Puissance brute (Kw) | < 0.8 |
| Alimentation | 200~240V ;50~60Hz |
| Poids (Kg) | 200 |
| Dimensions (mm) | 900 x 880 x 1600(sans le support de la fibre) |

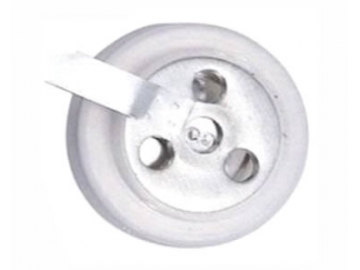

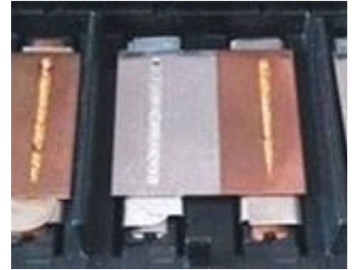

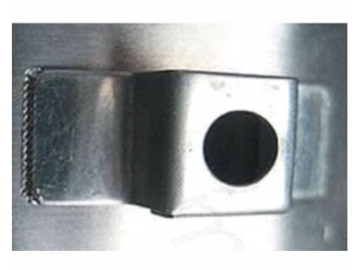

Echantillons:
Caractéristiques
1.La tête de soudage spectroscopique peut être librement configuré pour répondre aux différentes exigences de coûts et milieux de travail.

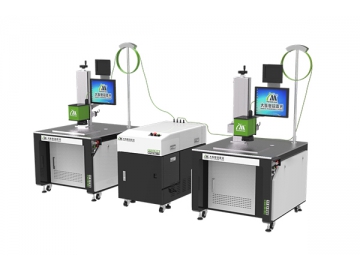

2.Des services de customisation, séparation et assemblage du laser de soudure ou de la table de travail sont disponibles pour s’adapter à votre chaîne de production.
3.L’interface IPC offre un fonctionnement simple et fiable.
4.Spectroscopie de grande vitesse : les trajectoires lumineuses peuvent être changées facilement en contrôlant la déflection des lentilles.
5.Système galvanométrique : pour le soudage d’un point unique, ce galvanomètre de qualité a une meilleure vitesse que les plateformes traditionnelles d’axes XY.
6.Cette machine a un faible coût d'exploitation, une basse consommation de matériau, un entretient facile, et une faible perte pendant l’arrêt.
7.Refroidissement par air, et une structure compacte qui occupe une surface petite.
8.Comparée à la méthode traditionnelle de soudure, la soudure sans contact permet d’en réaliser à distance avec une accessibilité élevée
