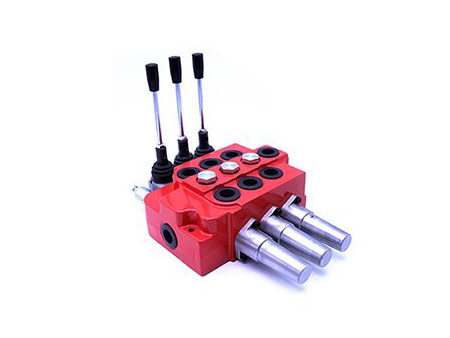

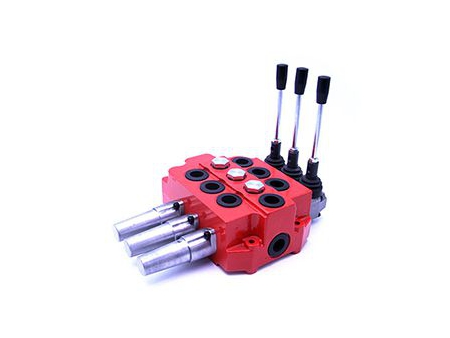

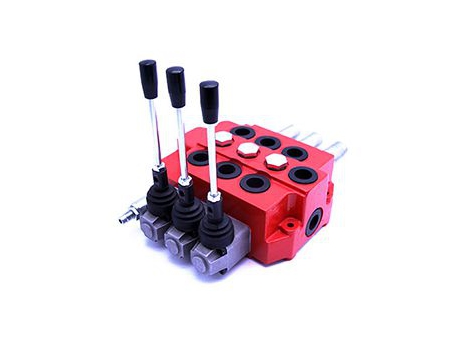

GDV80 | 80-100L/min
Valve de contrôle directionnelle monoblocs
Dans la gamme de six séries de valves de contrôle directionnelles monoblocs, la série GDV80 se démarque avec une plage de débit de 25 à 170 L/min qui est adaptée aux exigences des sytèmes hydrauliques complets. Cette série offre une large sélection d’options de bobine, méticuleusement conçues pour contrôler les cylindres à double effet, les cylindres à simple effet et les moteurs hydrauliques. La capacité de la série GDV80 de s’adapter à plusieurs fonctions hydrauliques la rend un composant polyvalent et essentiel pour assurer un contrôle précis et adéquat à une multitude d’engins.
Caractéristiques
- La structure de la valve est conçue en fonte grise intégrale.
- Le capuchon à ressort, le capuchon à détente mécanique et le module de commande électro-hydraulique sont en aluminium moulé sous pression.
- Circuit parallèle : chaque section est équipée d'un clapet de retenue, d'une soupape de surcharge en option pour l'orifice d'entrée.
- La méthode de tirage électrique, hydraulique à distance, manuelle et par fil est fournie en option.
- Puissance optionnelle supérieure.
- Peut être transformé en système à centre fermé.
- Positionnement mécanique en option avec force de positionnement réglable.
- Une bobine avec différentes fonctions est disponible : pour la commande d'un vérin à double effet ou d'un vérin à simple effet, bobine pour moteur hydraulique.
- Force de fonctionnement réduite et excellent débit.
- Régulation proportionnelle réalisable (sans compensation de pression).
- Nombre de bobines disponibles : 1 - 6 disponibles.
| Débit nominal | 80 L/min |
| Débit maximal | 100 L/min |
| Pression maximale | 310 bar |
| Fuite interne (70 bar) : A/B à T | 30-35 CC/min |
| Plage de température du fluide | |
| Avec joints NBR (BUNA-N) | -20C° -80C° |
| Avec joint FPM (VITON) | -20C° -100C0 |
| Course de la bobine (1/2 position) | 7/-7mm |
| Avec fonction flottante (position 1/2 et F) | |
| Plage de viscosité | 15-75mrrf2/s |
| Plage de températures ambiantes | -40C° -60C° |
| Le solénoïde peut être de 12VCC ou 24VCC. Le courant correspondant est de 0-1,5 ou 0-0,75 Amp. | |
La série GDV80 est largement utilisée dans les machines industrielles, agricoles et de construction, jouant ainsi le rôle d’améliorer la performance et la fiabilité de ces machines. Son adaptabilité est bien prouvée lors de son utilisation dans les chargeuses sur pneus, les nacelles élévatrices et les fendeuses de bûches. Dans ces équipements, elle soutient divers besoins opérationnels avec précision et efficience, ce qui solidifie sa position d’être une solution polyvalente pour les tâches de contrôle hydrauliques exigeantes.
