Moteur sans balais 28mm
Demande de devis
Le moteur sans balais 28mm caractérise une forte densité de puissance et un contrôle de vitesse régulier. Il est adapté pour des applications à grande vitesse. Par exemple, il est utilisé dans l'industrie automobile, à savoir dans le coussin de la pompe de massage des véhicules.
Spécifications| Mode de connexion de l'enroulement | Delta |
| Angle de distribution Hall | Angle électrique 120 degrés |
| Ovalisation de l'arbre | 0.025mm |
| Lecture radiale | 0.02mm à 450g |
| Lecture d'extrémité | 0.08mm à 450g |
| Force radiale maximale | 15N à 10mm à partir de la bride |
| Force axiale maximale | 10N |
| Catégorie d'isolement | Classe B |
| Rigidité diélectrique | 500V DC par minute |
| Résistance d'isolation | 100MΩ Min., 500V DC |
| Modèle | FL28BL26 | FL28BL38 | FL28BL77 |
| Nombre de pôles | 4 | 4 | 4 |
| Nombre de phases | 3 | 3 | 3 |
| Tension nominale V DC | 15 | 24 | 24 |
| Vitesse nominale RPM | 8000 | 10000 | 3700 |
| Couple de décrochage continu mN·m | 8.4 | 17 | 60 |
| Couple nominal mN·m | 7 | 14.12 | 50 |
| Puissance nominale W | 6 | 14.78 | 16 |
| Couple de crête mN·m | 21 | 42.4 | 150 |
| Courant de crête A | 2.5 | 2.8 | 3 |
| Résistance de phase Ω | 8 | 4.63 | 4.67 |
| Inductance de phase mH | 2 | 3 | 3.5 |
| Couple constant | 13.7 | 16 | 50 |
| Inertie du rotor g·cm2 | 1.23 | 2.12 | 5.98 |
| Longueur du corps mm | 26 | 38 | 77 |
| Poids Kg | 0.060 | 0.082 | 0.280 |
Moteur DC sans balais sans fente

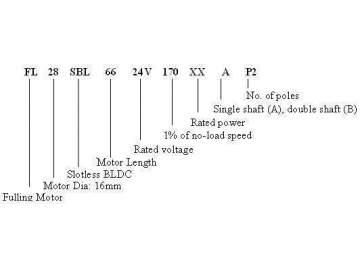

Séries FL28SBL66-24V-170-XXA-P2
| Mode de connexion de l'enroulement | Etoile |
| Angle de distribution Hall | Angle électrique 120 degrés |
| Ovalisation de l'arbre | 0.025mm à 460g |
| Lecture radiale | 0.025mm à 4000g |
| Lecture d'extrémité | 60N à 20mm |
| Force radiale maximale | 15N |
| Force axiale maximale | Classe F |
| Catégorie d'isolation | 500V DC par minute |
| Résistance d'isolation | 100MΩ min, 500V DC |
| No. | Couleur correspondante | No de ligne | Fonction | Remarque |
| 1 | Rouge | UL1332 AWG26 | Hall | 5-24V |
| 2 | Bleu | Hall A | | |
| 3 | Vert | Hall B | | |
| 4 | Blanc | Hall C | | |
| 5 | Noir | GND | Pôle négatif | |
| 6 | Jaune | UL1332 AWG22 | Moteur U | |
| 7 | Rouge | Moteur V | | |
| 8 | Noir | Moteur W | |
| | Unité | Tolérance | FL28SBL66-24V-170-75A | FL28SBL44-24V-170-35A |
| Nombre de pôles | | | 2 | 2 |
| Nombre de phases | | | 3 | 3 |
| Tension nominale | V DC | | 24 | 24 |
| Vitesse à vide | RPM | ±10% | 17000 | 17000 |
| Courant à vide | A | ±10% | 0.28 | 0.39 |
| Vitesse nominale | RPM | ±10% | 14000 | 14000 |
| Couple nominal | mN·m | | 54 | 24 |
| Puissance nominale | W | | 79 | 37 |
| Couple de crête | mN·m | | 162 | 75 |
| Courant de crête | A | | 12 | 6 |
| Résistance de phase | Ω à 25℃ | ±10% | 1.03 | 2.2 |
| Inductance de phase | mH | ±20% | 0.095 | 0.22 |
| Couple constant | | ±10% | 13.28 | 13.25 |
| EMF arrière constant | mV/RPM | ±10% | 1.39 | 1.39 |
| Inertie du rotor | g·cm2 | | 14.5 | 7.5 |
| Longueur (L) | mm | | 66 | 44 |
| Poids | g | | 225 | 135 |
