Fabricant de Fil de soudure, Barre de soudure, Pâte à souder
La résine polyépoxyde à deux composants est une résine adhésive pour encapsulation respectueuse de l’environnement, capable de durcir à température ambiante ou en étant chauffée. Respectueuse de la directive RoHS et des normes SVHC-REACH, la résine a une faible viscosité, une longue durée d’utilisation, une bonne coulabilité et peut facilement s’immiscer dans les interstices de la surface d’application. Après le durcissement, la résine ne contient aucune bulle et présente une surface lisse, brillante, résistante, et avec une bonne résistance aux acides et alcalins. La résine permet aussi d’isoler les appareils de l’humidité et de l’eau, résiste à l’huile, à la poussière, à l’humidité, à la chaleur, et au vieillissement. Ce composant pour encapsulation possède d’excellent propriétés physiques et électriques qu’il s’agisse d’isolation, de résistance à la compréhension et un bon pouvoir adhésif. La résine peut être utilisée pour l’encapsulation et le scellage d’appareils électroniques notamment.
Cette résine polyépoxyde est souvent utilisée pour les transformateurs, les résistances électriques, les détecteurs électroniques, les thermostats, les bobines d’allumage, les batteries haute tension, les équipements d’aquarium, les générateurs ion négatif, les vaporisateurs ultrasoniques, et d’autres composants électriques et électroniques qui nécessitent d’être isolé ou protéger contre les flames ou les changements de température. Cette résine est un retardateur à flamme, un scellant, un isolant contre l’humidité, une protection contre les chocs et améliore la durabilité thermique.
| Item | Stand | Part A | Part B |

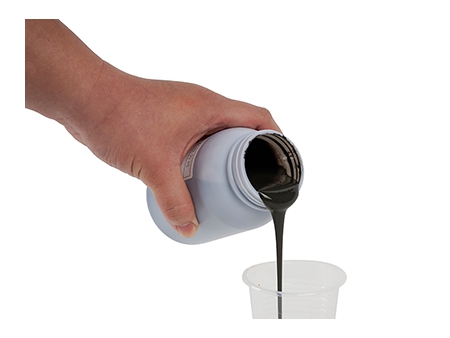

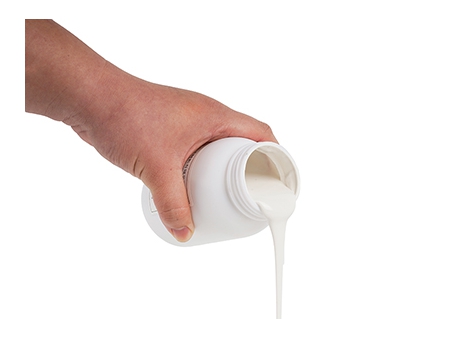

| Apparence | Inspection visuelle | Liquide noir ou blanc | Liquide rougeâtre/marron ou transparent |
| Viscosité (cps,25℃) | GB/T 10247-2008 | 5500~7500 | 200±50 |
| Gravité (g/cm3) | GB/T 15223- 1994 | 1.4~1.5 | 1.05 |
| Ratio mélange | Poids | A:B=5:1 | |
| Viscosité de la solution mélangée (cps,25℃) | GB/T 10247-2008 | 2000~3000 | |
| Durée d’utilisabilité (25℃) | GB/T 10247-2008 | 40±10 mins | |
| Durée de gélification (25℃) | GB/T 10247-2008 | 2-3 heures | |
| Durée de durcissement (25℃) | GB/T 10247-2008 | 25℃/12-24 heures ou 60-80℃/1-1.5 heures | |
| Item | Stand | Part A | Part B |
| Apparence | Inspection visuelle | Solid noir ou blanc | |
| Rigidité (Shore D) | GB/T 531-2008 | 80~90 | |
| Résistance à la traction (kg/cm2) | GB/T 6328-1999 | 16~18 | |
| Résistance à la compression (kg/cm2) | GB/T 17517-1998 | 18~22 | |
| Rigidité diélectrique (kV/mm) | GB/T 1695-2005 | 20~22 | |
| Résistivité de volume (Ω.CM) | GB/T 1692-92 | 1.1 x 1015 | |
| Résistivité de surface (Ω.CM) | GB/T 1410-2006 | 1.2 x 1014 | |
| Absorbation de l’eau (%) | - | < 0.03 | |
| Limite de température (℃) | GB/T 20028-2005 | -30~130 | |
| Retrait (%) | GB/T 15585-1995 | 0.35~0.55 | |
L’emballage standard est de 30kg par set, dont 25 kg de composant A (dans un baril) et 5 kg de composant B (en bidon).
Machine de rectification du verre, quatre bords du verre / Machine façonnage du verre / Rectifieuse horizontale à chants de verre
glasswashingmachine.fr
