Moteur sans balais DC à rotor externe 32mm Manufacturer

Moteur sans balais DC à rotor externe 32mm

Demande de devis

À propos de: http://motor-fulling.fr/6-21-32mm-brushless-motor.html

Applications:
Le moteur sans balais DC à rotor externe 32mm de série FL32BLW est principalement utilisé dans les robots, véhicules à guidage automatique, équipements VR, tourniquets, cafetières, etc.

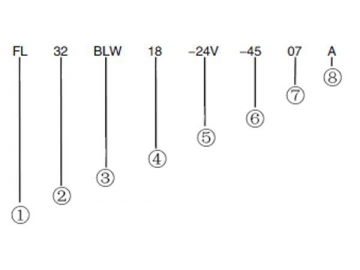

Description du modèle

① FFulling Motor; ② Diamètre du moteur: 32mm; ③ Moteur sans balais à rotor externe; ④ Longueur du moteur: 18mm;
⑤ Tension nominale: 24V; ⑥ 1% de la vitesse à vide; ⑦ Puissance nominale: 7W; ⑧ Arbre unique (A), Double arbre (B)

Spécifications

Mode de connexion d'enroulement	Enroulement couplage étoile
Angle de Hall	Angle électrique 120 degrés
Jeu radial	0.02mm à 4N
Jeu axial	0.14mm à 4N
Force radiale max	14N
Force axiale max	4.8N
Indice d'isolation	Classe B
Force diélectrique	500 V AC par minute
Résistance d'isolement	100MΩ Min., 500V DC

Instruction de câblage

Connecteur	Numéro d'identification	Fonction	Remarque
FPC	1	Vcc	Hall VCC: 5VDC-- 24VDC
	2	Hall C
	3	Hall A
	4	Hall B
	5	GND	Hall GND
	6	Phases W
	7	Phases V
	8	Phases U

Spécifications électriques:

	Unité	Tolérance	FL32BLW18-9V-3706A	FL32BLW18-12V-4607A	FL32BLW18-24V-4507A	FL32BLW18-48V-4808A
Nombre de pôles			8	8	8	8
Nombre de phases			3	3	3	3
Tension nominale	VDC		9	12	24	48
Vitesse à vide	RPM	±10%	3750	4650	4550	4800
Courant à vide	A		0.252	0.29	0.14	0.077
Courant nominal	A		1.06	1	0.5	0.257
Vitesse nominale	RPM	±10%	2100	2800	2760	2950
Couple nominal	mN·m		24.6	25.1	25.5	24.7
Puissance nominale	W		6	7	7	8
Couple de pointe	mN·m		73.8	75.3	76.5	74.1
Courant de crête	A	±10%	3.4	3.2	1.7	0.97
Résistance en ligne	Ω à 25℃	±10%	2.87	3.43	13.7	53
Inductance de ligne	mH	±20%	1.61	1.87	7.73	27.8
Constante de couple	mNm/A	±10%	23	24.8	51	96.1
Constante de force électromotrice	Vrms/RPM	±10%	1.7	1.83	3.77	7.1
Inertie du rotor	g·cm2		35	35	35	35
Poids	g		50	50	50	50

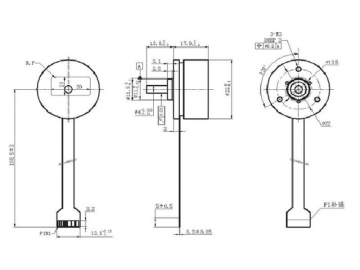

Cote d'encombrement:

Avantages:
Le moteur sans balais DC à rotor externe présente une structure plus compacte et une faible ondulation de couple par rapport au moteur à rotor interne.
A volume égal, le moteur sans balais à rotor externe offre un couple supérieur à celui du moteur à rotor interne.
