Tuyau en caoutchouc, résistant à l'abrasion
Le tuyau en caoutchouc résistant à l'abrasion est une sorte de tuyau de transport conçu pour transporter des matériaux avec de large coefficient de frottement, ce qui demande au tuyau d’avoir une exceptionnelle résistance à l’abrasion. Le caoutchouc à l’intérieur du tuyau est résistant à l’abrasion NBR. Par contre, le tuyau résistant à l’abrasion n’a nulle besoin de porter une haute pression ainsi le 12BA peut-être considérer comme étant la haute pression.
- Couche de caoutchouc externe: SBR/NR mixé avec du caoutchouc conducteur
- Couche de caoutchouc interne: caoutchouc NBR hautement résistant à l’abrasion
- Couche de renforcement, cordes tressés très résistantes. Les tuyaux résistants à l’abrasion de Duratech adoptent des cordes tressés double couches.
En prenant en considération les conditions de travail, le niveau d’abrasion laissé par le transport de particules sur le tuyau, la résistance à l’abrasion du tuyau peut-être divisée en tuyau léger résistant à l’abrasion, tuyau résistant à l’abrasion pour un usage intensif, tuyau de vide résistant à l’abrasion.

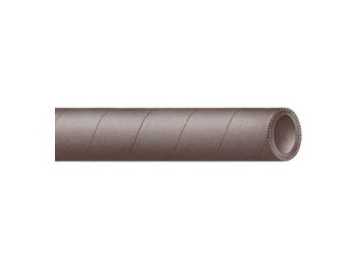

Tuyau léger résistant à l’abrasion
Principalement utilisé pour les applications telles que le sablage. Le caoutchouc interne adopte du NBR résistant à l’abrasion tandis que la couche externe est recouverte de composition de caoutchouc.

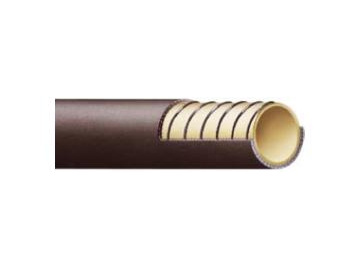

Tuyau résistant à l’abrasion pour un usage intensif
Idéal pour le sable, le gravier et l’équipement d’injection.

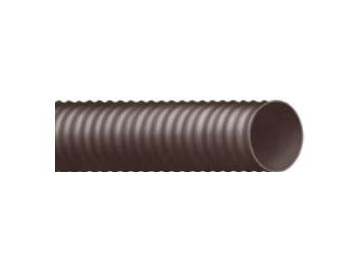

Tuyau de vide résistant à l’abrasion
Fil d’acier avec spiral incorporé. Vide (pression négative) supérieur à 0.9BA.
| DN | Pouces | I.D (mm) | O.D(mm) | Max.W.P | Min.B.P | Min.B.R | |
| Min | Max | Min | (Mpa) | (Mpa) | (mm) | ||
| 16 | 5/8 | 15.8 | 16.6 | 29.0 | 1.0 | 4.0 | 105 |
| 19 | 3/4 | 18.8 | 19.8 | 35.0 | 1.0 | 4.0 | 130 |
| 25 | 1 | 24.8 | 25.8 | 44.0 | 1.0 | 4.0 | 150 |
| 32 | 1 1/4 | 31.6 | 32.6 | 50.0 | 1.0 | 4.0 | 190 |
| 38 | 1 1/2 | 37.7 | 38.8 | 59.0 | 1.0 | 4.0 | 240 |
| 45 | 1 3/4 | 44.6 | 45.6 | 64.0 | 1.0 | 4.0 | 260 |
| 51 | 2 | 50.7 | 52.0 | 71.0 | 1.0 | 4.0 | 300 |
| 64 | 2 1/2 | 63.7 | 65.3 | 85.0 | 0.8 | 3.2 | 800 |
| 76 | 3 | 75.5 | 77.3 | 102.0 | 0.8 | 3.2 | 920 |
| 89 | 3 1/2 | 88.5 | 90.5 | 115.0 | 0.8 | 3.2 | 1100 |
| 102 | 4 | 101.5 | 104.0 | 128.0 | 0.8 | 3.2 | 1300 |
