Analyseur d'imagerie pour forage
L'analyseur d'imagerie pour forage est un appareil capable de collecter les images à l'intérieur d'un trou de forage. Les images souterraines affichées par notre produit sont objectives et authentiques. Cet analyseur d'imagerie de haute performance est principalement appliqué dans l'étude et l'enquête d'ingénierie pour l'industrie géologique.
ApplicationsL'analyseur d'imagerie pour forage peut de façon précise aider dans la détermination de la classification lithologique, l'étude de la structure géologique, la localisation des couches intermédiaires d'argile tendre, la détection des défaillances, des fractures et des zones fracturés, l'observation des activités de l'eau souterraine, etc.
Dans l'ingénierie de la construction, l'analyseur d'imagerie pour forage peut être utilisé pour examiner la qualité du versage et de l'étanchéité, assister les tests mécaniques et géologiques, surveiller et détecter les désastres géologiques. Ce produit peut également être un guide fiable pour l'installation de l'équipement souterrain, l'inspection des canalisations souterraines et la détection avancée dans les constructions de tunnels.
Spécifications| Mode de collecte | Mode mosaïque, mode vidéo, mode mosaïque + vidéo |
| Mode mosaïque | Mosaïque en mouvement ascendant, mosaïque en mouvement descendant |
| CCD | 1/3 pouce, HD sans pertes 700 lignes |
| Résolution verticale de l'image | 0.1mm |
| Résolution horizontale de l'image | 1024 PPI |
| Précision de la mesure de la profondeur | 0.01m |
| Erreur pour profondeur | 0.10% |
| Précision azimut | ±0.1° |
| Diamètre externe de la sonde | Φ60mm |
| Diamètre du trou | Φ70～300mm |
| Vitesse descendante | 2m/min～8m/min |
| Longueur du câble | 300m (150m, 600m, 800m optionnel) |
| Durée de vie de la batterie | 8h pour 300m (capable de connecter une batterie externe ou un adaptateur) |
- Images claires et de haute résolution, vidéo sans interférence ou sans temporisation.
- Excellente vitesse de traitement. Pendant la mosaïque d'images et l'enregistrement vidéo, la vitesse de traitement est rapide jusqu'à 10m/min.
- Sonde fiable et lumineuse ajustable en continu, garantissant des images claires d'objets divers.
- L'analyseur d'imagerie est stable et fiable. Doté d'une structure solide et robuste, notre appareil intègre des propriétés asismiques. La technologie d'étanchéité basée sur l'appareil de diagraphie garantit une excellente étanchéité de la sonde et de l'unité principale.
- Les distorsions non linéaires causées par la caméra très grand angle peuvent être réparées sans perte en colonne 2D.

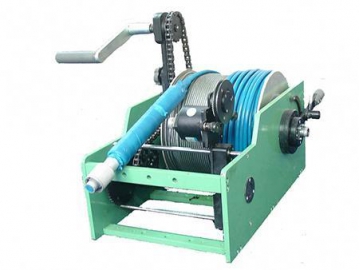

- Treuil et câble

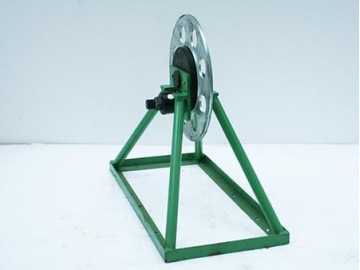

- Poulie

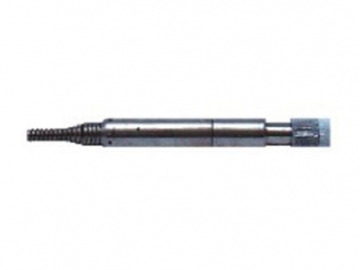

- Sonde
