Applications
Nos fils de liaison dorés sont destinés à l'emballage d'une vaste gamme de produits, tels que les TR, les IC et les LED.

Caractéristiques et applications des fils de liaison dorés par Type

Type		Applications	Caractéristiques
Fil de liaison doré	JFDE1	Emballage pour TR, LED, IC （SOT/DIP/SOP/TSOP /TQFP/TSSOP/LOC/BGA etc.）	Type de boucle moyenne et haute, taille 200μm ～300μm, intensité moyenne à haute
	JFDE2
	JFDE3
	JFBL	Emballage d'IC （QFN/LQFP/QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG etc.）	Type de boucle moyenne et basse, hauteur de boucle 100μm ～200μm，haute résistance, adapté à la boucle basse, longue portée ou courte portée
	JFBL3
	JFBL6
Fil de liaison en alliage doré	JFCW2	Convient surtout à l'emballage de circuits intégrés de haute densité ou de petite taille （QFP/BGA/SBGA/TQFP/TSOP/CSP/PKG, etc.）	Type de boucle basse, hauteur de boucle 70μm ～100μm，haute résistance, adapté à la boucle ultra-basse, longue portée ou courte portée

Composition chimique
Série JFDE, JFBL

Modèle

Pureté de l'or (%)

L'impureté ne dépasse pas,%.

Cumul de toutes les impuretés mesurables

JFDE

≥99.99

0.001

0.0005

0.0002

0.001

0.002

0.01

Remarque: La teneur en un élément d'impureté spécifique peut être analysée selon les besoins du client.

Fils dorés JFCW

Modèle	Pureté de l'or (%)	Composition de l'alliage, %	L'impureté ne dépasse pas,%.
Modèle	Pureté de l'or (%)	Composition de l'alliage, %	Ag	Cu	Fe	Pb	Sb	Bi	Cumul de toutes les impuretés mesurables
JFCW	≥99.00	0.9-1.0	0.002	0.0005	0.0005	0.001	0.001	0.002	0.01

Remarque: La teneur en un élément d'impureté spécifique peut être analysée selon les besoins du client.

Spécifications

Diamètre		Poids	Force de traction minimale cN						Allongement (%)		Plage de fluctuation de l'allongement %
ｍｍ	mil	mg/m	GW GW3	GW2	TS	TS6	TS3	AG2	Série GW	Série TS AG2	Plage de fluctuation de l'allongement %
0.013	0.52	2.19～2.97	2.0	2.0	3.0	3.0	3.0	3.0	2.0～5.0	2.0～5.0	2
0.014	0.56	2.56～3.41	2.5	2.5	3.0	3.0	3.0	3.5	2.0～5.0	2.0～5.0	2
0.015	0.60	2.97～3.88	3.0	3.0	3.5	3.5	3.5	4.0	2.0～5.0	2.0～5.0	3
0.016	0.64	3.41～4.39	3.0	3.0	3.5	3.5	4.0	4.5	2.0～5.0	2.0～5.0	3
0.017	0.68	3.88～4.92	3.5	3.5	4.0	4.0	4.5	5.0	2.0～5.0	2.0～5.0	3
0.018	0.72	4.39～5.48	4.0	4.0	4.5	5.0	5.0	5.5	2.0～5.0	2.0～5.0	3
0.019	0.76	4.91～6.07	4.5	4.5	5.0	5.0	5.5	6.0	2.0～5.0	2.0～5.0	3
0.020	0.80	5.48～6.69	5.0	5.0	5.5	6.0	6.0	6.5	2.0～6.0	2.0～6.0	3
0.021	0.84	6.07～7.34	5.5	5.5	6.0	6.0	6.5	7.0	2.0～6.0	2.0～6.0	3
0.022	0.88	6.69～8.03	6.0	6.0	6.5	7.0	7.0	8.0	2.0～6.0	2.0～6.0	3
0.023	0.92	7.34～8.74	6.5	6.5	7.0	7.5	7.5	9.0	2.0～6.0	2.0～7.0	3
0.024	0.96	8.03～9.48	7.5	7.5	8.0	9.5	9.0	10.0	2.0～7.0	2.0～7.0	3
0.025	1.00	8.74～10.26	8.0	9.0	10.0	10.0	10.5	11.0	2.0～7.0	2.0～8.0	3
0.026	1.02	9.48～1.106	8.5	9.0	10.0	10.5	11.0	12.0	2.0～7.0	2.0～8.0	3
0.027	1.06	10.26～11.90	9.0	9.5	10.0	12.0	12.0	13.0	2.0～8.0	2.0～8.0	3
0.028	1.12	11.06～12.76	10.0	10.5	11.0	13.0	13.0	14.0	2.0～8.0	2.0～8.0	3
0.029	1.16	11.90～13.66	11.0	11.5	12.0	14.0	14.0	15.0	2.0～8.0	2.0～8.0	3
0.030	1.20	12.76～14.58	11.5	12.0	13.0	15.0	15.0	16.0	3.0～8.0	3.0～8.0	3
0.032	1.28	14.58～16.52	12.5	13.0	14.0	16.0	16.0	17.0	3.0～8.0	3.0～8.0	3
0.033	1.30	15.54～17.54	13.0	13.5	15.0	17.0	17.0	18.0	3.0～9.0	3.0～9.0	3
0.034	1.34	16.52～18.59	14.0	14.5	15.0	17.5	18.0	18.5	3.0～9.0	3.0～9.0	3
0.035	1.40	17.54～19.67	15.0	16.0	17.0	19.0	19.0	20.0	3.0～9.0	3.0～10.0	3
0.038	1.52	20.77～23.08	18.0	18.5	19.0	21.0	21.0	23.0	3.0～10.0	3.0～10.0	4
0.040	1.60	23.08～25.51	20.0	21.0	23.0	24.0	24.0	26.0	3.0～10.0	3.0～10.0	4
0.043	1.70	26.77～29.38	22.0	23.0	28.0	30.0	30.0	32.0	3.0～10.0	3.0～10.0	4
0.044	1.76	28.06～30.73	24.0	25.0	30.0	32.0	33.0	35.0	3.0～10.0	3.0～10.0	4
0.045	1.80	29.38～32.11	25.0	28.0	31.0	34.0	35.0	38.0	3.0～10.0	3.0～10.0	4
0.050	2.00	34.96～41.03	32.0	34.0	35.0	38.0	38.0	41.0	3.0～12.0	3.0～12.0	4
0.060	2.36	49.30～60.23	45.0	50.0	52.0	50.0	56.0	60.0	7.0～14.0	7.0～14.0	4
0.070	2.76	68.12～80.86	55.0	60.0	68.0	70.0	75.0	80.0	7.0～14.0	7.0～14.0	4

Remarques: Dans la formule de calcul du poids: ((пD2)/4) ×ρ×L
п—Pi, valeur 3.14159;
D—Diamètre de l'échantillon de fil, mm;ρ— Densité de l'échantillon, valeur 19.32g/cm³;
L— Longueur de l'échantillon;
1. La valeur calculée est arrondie aux cinq décimales les plus proches.
2. Selon l'accord entre fournisseur et acheteur, d'autres fils dorés standard peuvent être livrés.

Taille de la bobine

Diamètre		Longueur	Bobine	Diamètre		Longueur	Bobine
ｍｍ	mil	m	Type	ｍｍ	mil	m	Type
0.013	0.52	500	2"-Al-DF	0.014	0.56	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.015	0.60	500	2"-Al-DF	0.016	0.64	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.017	0.68	500	2"-Al-DF	0.018	0.72	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.019	0.76	500	2"-Al-DF	0.020	0.80	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF，2"-Al-DF-W
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.021	0.84	500	2"-Al-DF	0.022	0.88	500	2"-Al-DF
		1000	2"-Al-DF			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.023	0.92	500	2"-Al-DF，2"-Al-DF-W	0.024	0.96	500	2"-Al-DF
		1000	2"-Al-DF，2"-Al-DF-W			1000	2"-Al-DF
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.025	1.00	500	2"-Al-DF，2"-Al-DF-W	0.026	1.02	500	2"-Al-DF，2"-Al-DF-W
		1000	2"-Al-DF，2"-Al-DF-W			1000	2"-Al-DF，2"-Al-DF-W
		2000	2"-Al-DF-W			2000	2"-Al-DF-W
		3000	2"-Al-DF-W			3000	2"-Al-DF-W
0.027	1.06	500	2"-Al-DF，2"-Al-DF-W	0.028	1.12	500	2"-Al-DF
0.027	1.06	1000	2"-Al-DF，2"-Al-DF-W	0.028	1.12	1000	2"-Al-DF
0.029	1.16	500	2"-Al-DF	0.030	1.20	500	2"-Al-DF
0.029	1.16	1000	2"-Al-DF	0.030	1.20	1000	2"-Al-DF
0.032	1.28	500	2"-Al-DF	0.033	1.30	500	2"-Al-DF
0.032	1.28	1000	2"-Al-DF	0.033	1.30	1000	2"-Al-DF
0.034	1.34	500	2"-Al-DF	0.035	1.40	500	2"-Al-DF
0.034	1.34	1000	2"-Al-DF	0.035	1.40	1000	2"-Al-DF
0.038	1.52	500	2"-Al-DF，2"-Al-DF-W	0.040	1.60	500	2"-Al-DF
0.038	1.52	1000	2"-Al-DF，2"-Al-DF-W	0.040	1.60	1000	2"-Al-DF
0.043	1.70	500	2"-Al-DF，2"-Al-DF-W	0.044	1.76	500	2"-Al-DF，2"-Al-DF-W
0.043	1.70	1000	2"-Al-DF，2"-Al-DF-W	0.044	1.76	1000	2"-Al-DF，2"-Al-DF-W
0.045	1.80	500	2"-Al-DF	0.050	2.00	300	2"-Al-DF
0.045	1.80	1000	2"-Al-DF	0.050	2.00	500	2"-Al-DF，2"-Al-DF-
0.060	2.36	300	2"-Al-DF	0.070	2.76	300	2"-Al-DF
0.060	2.36	500	2"-Al-DF，2"-Al-DF-W	0.070	2.76	500	2"-Al-DF，2"-Al-DF-W

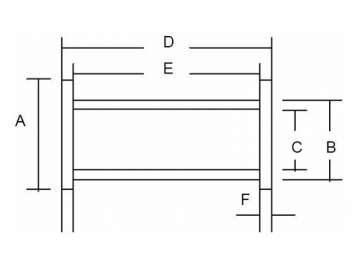

Bobine standard

Type	Matériau	A, Diamètre de la bobine	B, Diamètre du tube	C, Diamètre intérieur	D, Largeur du tube	E, Largeur de la bobine	F, Épaisseur de la paroi
Bobine en aluminium à bride basse（La bobine basse pour type court）2"-Al-DF 2"	Aluminium	58.5±0.5	50.3-0.1	48.8 0.2	28.0±0.5	26.5±0.5	0.70～0.90
Bobine en aluminium à bride haute （La bobine basse pour type court）2"-Al-DF-W 2"	Aluminium	58.5±0.5	50.3-0.1	48.8 0.2	47.3±0.5	45.5±0.5	0.70～0.90
