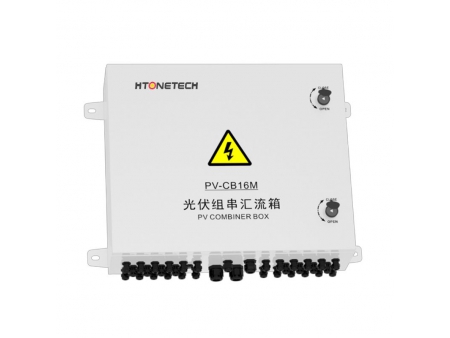

Coffret photovoltaïque DC
Demande de devis
À propos de: http://solarpv-system.fr/8-pv-dc-combiner-box.html
Le coffret photovoltaïque DC peut être utilisé pour les systèmes électriques avec une tension allant jusqu’à 1 000V. Le coffret photovoltaïque est fait en PVC conçu pour résister au feu, retarder la combustion, résister aux hausses de température, résister aux chocs, ou encore résister aux UV. L’indice de protection du coffret est IP65. Le coffret est conçu et réglé pour suivre les normes « Technical Regulation for Photovoltaic Combining Equipment » --CGC/GF037:2014. Ce système à la fois élégant et simple garantit une prise en main facile et sure à ses utilisateurs.
Détails
- Conçu pour suivre les standards IP65, ce produit offre une résistance remarquable contre l’eau, la poussière, la rouille et le soleil, en faisant une option idéale pour les usages en extérieur.
- Plusieurs panneaux solaires peuvent être connectés au même boitier.
- Chaque panneau peut atteindre une tension nominale de 1 000V.
- Chaque câble du boitier est équipé de disjoncteur haute-tension (intensité maximale 20A) pouvant résister à une tension de 1 000V.
- Des protections contre les surtensions sont installées entre les pôles de sortie positifs et le sol, les pôles de sortie négatifs et le sol, ainsi qu’entre les pôles positifs et négatifs. La technologie employée a été spécialement sélectionnée parmi les meilleurs fournisseurs.
- Le terminal de sortie du coffret inclut un disjoncteur.
Paramètres techniques
| Modèle | HLX-PV6/1 | HLX-PV8/1 | HLX-PV12/1 | HLX-PV16/1 |
| Paramètres électriques | ||||
| Tension continue max. | 1000 | 1000 | 1000 | 1000 |
| Intensité entrante max. par câble | 20A | 20A | 20A | 20A |
| Nombre de câbles max. | 6 | 8 | 12 | 16 |
| Intensité sortante max. | 20A/32A | 125A | 160A | 200A |
| Nombre de convertisseur/chargeur MPPT | N | N | N | N |
| Nombre de câbles de sortie | 1 | 1 | 1 | 1 |
| Protection contre la surtension | ||||
| Classe de protection | Ⅱ | Ⅱ | Ⅱ | Ⅱ |
| Intensité nominale de décharge | 20kA | 20kA | 20kA | 20kA |
| Intensité max. de décharge | 40kA | 40kA | 40kA | 40kA |
| Degré de protection tension électrique | 3.8kV | 3.8kV | 3.8kV | 3.8kV |
| Tension opérationnelle continue max. | 1050V | 1050V | 1050V | 1050V |
| Pôles | 3P | 3P | 3P | 3P |
| Connexion | Prise électrique | Prise électrique | Prise électrique | Prise électrique |
| Système | ||||
| Indice de protection | IP65 | |||
| Interrupteur | Disjoncteur DC (standard) / Interrupteur DC (optionnel) | |||
| Connecteur étanche SMC4 | Standard | |||
| Disjoncteur | Standard | |||
| Dispositif de protection contre les surtensions | Standard | |||
| Système de surveillance de courant | Optionnel | |||
| Diode anti-retour | Optionnel | |||
| Isolant | Métal | |||
| Installation | Fixation murale | |||
| Température de fonctionnement | -25℃~ 55℃ | |||
| Altitude | 2000m | |||
| Niveau d’humidité acceptable | 0~95%, sans condensation | |||
