Interrupteur à membrane

Demande de devis

À propos de: http://molding-silicone.fr/membrane-switches.html

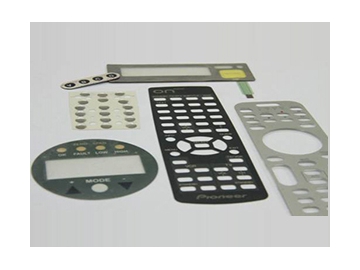

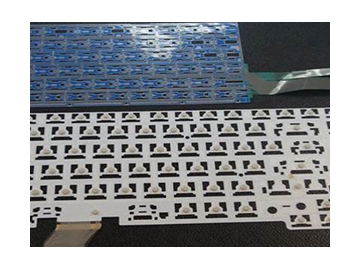

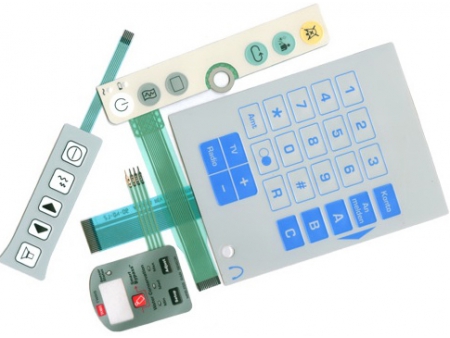

Les interrupteurs à membrane aussi connus sous le nom de clavier à membrane ou encore de clavier à effleurement sont d’une structure de joint intégral compris entre une carte à circuit imprimée multicouche. La membrane du clavier combine les interrupteurs de touches, le panneau et l’interface graphique d’indication. C’est un nouveau composant électronique qui intègre le photographique, le mécanique et la technologie électrique qui comprend l’apparence fondamentale et la structure des produits électroniques. Les interrupteurs à membranes font un remplacement idéal pour les claviers de composant régulièrement discret et offrent une grande fiabilité et stabilité durant les utilisations.

Caractéristiques des interrupteurs à membrane de Tayang
- Résistants à l’eau, à la poussière, à l’huile, au gaz corrosif. Stables et fiables. Légers, de petits volumes, d’une longue durée de vie et faciles à installer.

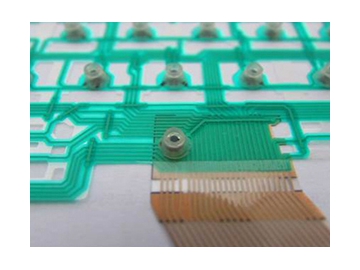

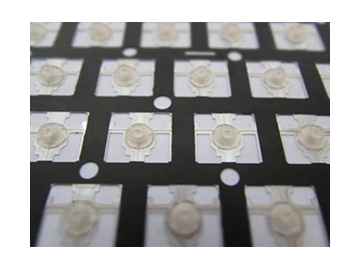

- Notre interrupteur à membrane électronique a des circuits flexibles sur le substrat PET, puis désossé et assemblé avec des dômes de caoutchouc de silicone pour offrir des retours tactiles selon les demandes des clients.
- L’interrupteur à membrane peut-être inséré dans la prise d’une machine complète.
Plus
Procédures de Production
Plus

Exigences sur les interrupteurs à membranes

Exigence à l’impression: larguer de la ligne ≤0.2mm, espacement entre = 0.2mm;
Exigence au test: résistance de boucle <250Ω;
Exigence pour les connecteurs des interrupteurs à membranes: Pincement ≤0.2mm. Essai de pliage≥10 fois.
Test de dureté des circuits: ≥2H.
Test de force d’adhésive du circuit argent: aucun décollement après le tirage par un rubban de 3M600.
Test environnemental: haute température, haute humidité 70°*95%RH*96h, basse température -40℃*96h, haute température 25℃*50%RH~0℃~-40℃*2hrs~65℃*90%RH*2hrs~-40℃5CYCLES;
Test gratuit Ag: 65℃*90%RH*240h*5V DC;
Exigence de vie opérationnelle: 10 millions d’opérations min.

Après les divers tests effectués, la fragilisation, le frein ou le court-circuit ne doivent pas avoir lieu, puis la résistance du circuit doit être inférieure de 300% à la résistance originale. La configuration du circuit demande un câble avec une largeur de 300% ≤0.3mm et un espacement entre ≤0.25mm.

Excellentes propriétés d’isolation pour les circuits qui en ont besoin. Le câble conçu doit être réduit au max pour diminuer l’épaisseur du memebrane.

Echantillons
