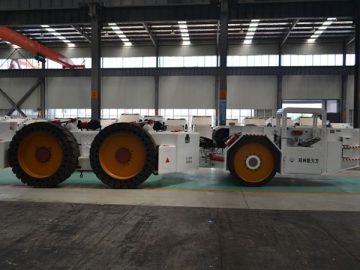

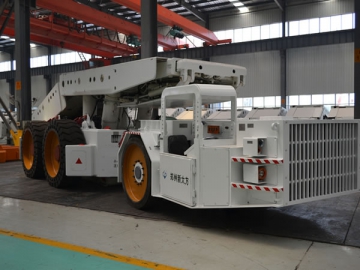

Tombereau souterrain articulé
Le tombereau souterrain articulé WC40Y est principalement utilisé pour le transport de supports hydrauliquse lors de l'exploitation mécanisée. C’est un outil efficace pour la réalisation de mouvement rapide des matériaux. Ce tombereau pour mines souterraines est caractérisé par une grande capacité de charge, une vitesse rapide et une grande efficacité.
Propulsé par un moteur diesel, ce tombereau souterrain articulé est spécialement conçu pour le transport de supports hydrauliques avec espacement de 1,75m dans l'exploitation mécanisée. Ce véhicule de transport lourd est composé d’un ensemble de crémaillère avant, d’une crémaillère arrière, d’un mécanisme de direction, d’un mécanisme de levage, d’un mécanisme de serrage de moteur, d’un assemblage de tige de verrouillage, d’un système hydraulique, d’un système pneumatique et d’un système électrique.
Description du modèle
WC40Y
W: Sans chenilles
C: Alimentation diesel
40: Capacité de charge de 40 tonnes
Y: Transmission hydraulique
| Standard exécutif | MT/T989-2006 Conditions techniques générales des véhicules de mines diesel antidéflagrant à pneumatiques Q/ZDF052-2011 Camion de soutien hydraulique |
| Conditions environnementales de service | Peut être utilisé dans les mines avec du gaz explosif (méthane) |
| Température opératoire ambiante | -20℃~ 40℃ |
| Humidité relative | ≤90%, à 25℃ |
| Altitude | ≤1100m |
| Conditions routières recommandées | Largeur : 5000mm Hauteur : 1900mm |
| Dimensions du véhicule (L×L×H) | 9570mm×3560mm×1695mm |
| Capacité de charge | 40000kg |
| Vitesse de déplacement | A vide : 0-24km/h pleine charge : 0-12km/h |
| Capacité en côte | 12% |
| Poids à vide | 25t |
| Garde au sol min | 290mm |
| Mode d’articulation | Charnière centrale |
| Mode de direction | Roue motrice / double cylinder de direction hydraulique |
| Puissance du moteur | 220±5% KW |
| Vitesse du moteur | 2200r/min |
| Puissance nominale du générateur d’alimentation d’éclairage | 500W |
| Voltage | DC24V |
