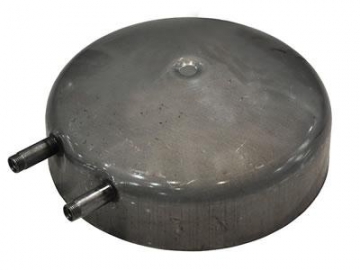

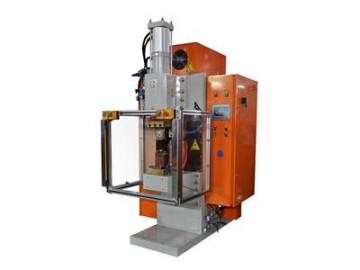

Machine de soudage par résistance pour tubulure d’admission de chauffe-eau
Dimensions (unité: mm)
Eléments Hauteur Longueur Largeur
Taille 2570 1920 1210
Paramètres techniques
Eléments Valeurs
Capacité nominale (KVA) 440
Alimentation électrique (V/φ/HZ) 380/ 3 PH /50HZ
Courant primaire (A) 150
Cycle de travail nominal (%) 20
Tension de maintien au secondaire (V) 10.4
Profondeur de gorge (mm) 350
Ecartement des bras (mm) 330
Course du vérin (mm) 120
Dimensions des électrodes (mm) Electrode supérieur:10x58x60;
Electrode inférieur:24x30x45
Dimensions de la pièce à usiner (mm) 33x46x460
Capacité de soudage (mm) Soudage par points
Vitesse de soudage m/min (s/pièce) (fois/s) 12
Pression maximale de travail N/0.5MPa 15000
Pression d'air compressé (MPa) ≥0.6
Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) 9.24
Consommation d'eau de refroidissement (L/MIN) 18
Spécifications du câble primaire (MM2) 3*50+2*16
Courant de court-circuit maximal (A) 67000

Spécifications
1. La machine de soudage par résistance pour tubulure d’admission de chauffe-eau adopte un système de soudage par résistance en courant continu à fréquence moyenne 440KVA.
2. Elle est équipée d’une unité de fuselage à double tête pouvant effectuer simultanément le processus de serrage et de soudage.

Information générale
La machine de soudage par résistance pour tubulure d’admission de chauffe-eau minimise considérablement la fumée, les pertes de consommation, la déformation et les fuites. Elle adopte une technologie de soudage par résistance DC à moyenne fréquence, aboutissant à une amélioration de l’efficacité et de la qualité globale.

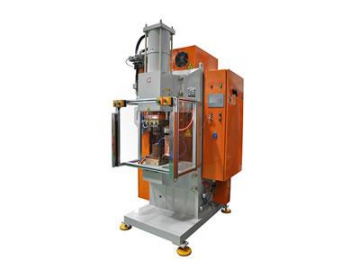

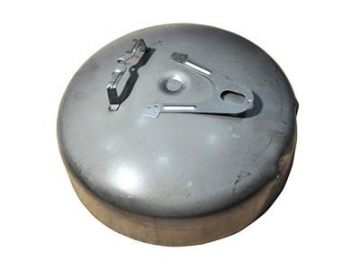

Machine de soudage de la suspente du chauffe-eau
Paramètres techniques
Eléments Valeurs
Capacité nominale (J) 8000
Alimentation électrique (KVA/ V/φ/HZ) 20/380/ 3 /50HZ
Courant primaire (A) 60
Cycle de travail nominal (%) 50
Tension de maintien au secondaire (V) 10.5-14
Niveau d'ajustement de tension secondaire 2
Profondeur de gorge (mm) 270
Ecartement des bras (mm) 400
Course du vérin (mm) 150
Dimensions de la pièce à usiner (mm) Φ326×97;Φ326×123;Φ411×155
Capacité de soudage (mm) Selon le soudage de la pièce à usiner
Vitesse de soudage m/min (s/pièce) (fois/s) 8 (avec le chargement manuel)
Pression maximale de travail (N/0.5MPa) 1000
Pression d'air compressé (MPa) 0.6~0.7
Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) 18
Consommation d'eau de refroidissement (L/MIN) 8
Spécifications du câble primaire (MM2) 3*16+2*10
Courant de court-circuit maximal du transformateur (A) 65

Spécifications
1. C’est un équipement de soudage par décharge de condensateurs à moyenne pression 8000J.
2. La machine est équipée d’une unité à double tête pour un processus de soudage de haute efficacité et qualité.

Information générale
La machine de soudage de la suspente du chauffe-eau minimise considérablement la fumée, les pertes de consommation, les fuites et la déformation de la pièce à usiner. Elle intègre une technologie de soudage par décharge de condensateurs à moyenne pression qui améliore l’efficacité et de la qualité globale.

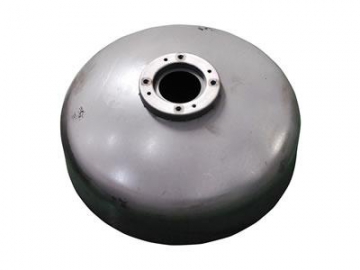

Machine de soudage de bride ronde pour chauffe-eau
Dimensions (unité: mm)
Item H L W
Taille 2600 1750 1450
Paramètres techniques
Eléments Valeurs
Capacité nominale (J) 35000
Alimentation électrique (KVA/ V/φ/HZ) 380/ 3 PH /50HZ
Courant primaire (A) 158
Cycle de travail nominal (%) 50
Tension de maintien au secondaire (V) 20V, 22V, 25V
Niveau d'ajustement de tension secondaire 3
Profondeur de gorge (mm) 260
Ecartement des bras (mm) 400
Course du vérin (mm) 150
Dimensions de la pièce à usiner (mm) Φ326×97; Φ326×123; Φ411×155
Vitesse de soudage m/min (s/pièce) (fois/s) 6
Pression maximale de travail (N/0.5MPa) 45000
Pression d'air compressé (MPa) ≥0.6
Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) 28
Consommation d'eau de refroidissement (L/MIN) 10
Spécifications du câble primaire (MM2) 3*50+2*16
Courant de court-circuit maximal du transformateur (A) 175

Spécifications
1. La machine de soudage de bride ronde pour chauffe-eau adopte une unité de soudage par décharge de condensateurs 35KJ.
2. La bride ronde est poinçonnée par 16 points qui sont soudés en une seule fois.

Information générale
La machine de soudage de bride ronde pour chauffe-eau comble les lacunes de la soudeuse classique en éliminant la pollution, les pertes et la déformation de la pièce à usiner. Elle intègre une technologie de soudage par décharge de condensateurs qui améliore l’efficacité et la qualité du soudage.
