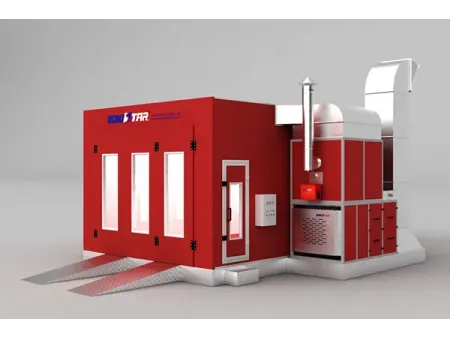

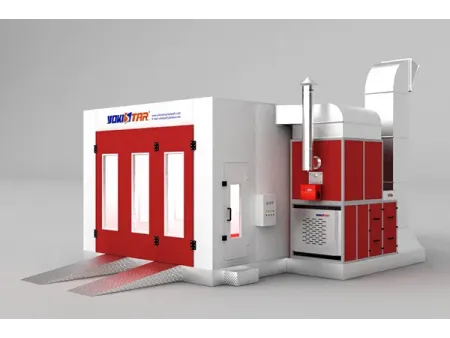

Cabine de peinture automobile (Cabine de peinture milieu de gamme)
Demande de devis
Ojade-O
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : moteur monté à l'intérieur du carter du ventilateur
- Quantité : 2 pièces
- Puissance du moteur : 4 kW × 2
- Puissance totale : 8 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (YDW-4.5L)
- Débit d'air : 25 000 m³/h
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Puissance d'un moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (YDW-5.6M)
- Débit d'air total : 20 000 m³/h
Filtration de l'Air Evacué
- Filtre en fibre de verre : classe G3 (EN 779), modèle PA-50
- Filtre à charbon actif : type granulaire (KC-8.0), monté dans un cadre de filtre en forme de « M »
Ojade-B
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : entraînement par courroie
- Quantité : 2 unités
- Puissance du moteur : 4 kW × 2
- Puissance totale : 8 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (TAE-400-H)
- Débit d'air : 25 000 m³/h
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Puissance d'un moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur centrifuge à double aspiration (TAE-450-H)
- Débit d'air total : 20 000 m³/h
Filtration de l'Air Evacué
- Filtre en fibre de verre : classe G3 (EN779), modèle PA-50
- Filtre à charbon actif : type granulaire (KC-8.0), monté dans un cadre de filtre en forme de « M »
Ojade-T
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Type de moteur : entraînement direct
- Quantité : 1 pièce
- Puissance par moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur turbo à aspiration unique
- Débit d'air total : 25 000 m³/h
Moteur et Ventilateur (Unités d’Air d’Appoint)
- Puissance d'un moteur : 7,5 kW
- Puissance totale : 7,5 kW
- Type de ventilateur : ventilateur turbo à admission unique
- Débit d'air total : 25 000 m³/h
Filtration de l'Air Evacué
- Filtre en fibre de verre : classe G3 (EN 779), modèle PA-50
- Filtre à charbon actif : type à poche, classe F5 (EN 779), modèle C16-200
Configuration principale
| Structure de base | |
| Disposition au sol |
|
| Plaque de recouvrement | Acier galvanisé plié, hauteur 300 mm |
| Châssis de support | Tubes carrés en acier galvanisé, dimensions 40 × 80 mm (W × L) |
| Filtre de sol | Filtre en fibre de verre monté sur le châssis, classe G3 (EN 779), avec une surface filtrante de 26,91 m² |
| Boîtier de la cabine | |
| Porte d'entrée | Structure à trois vantaux, 3 000 × 2 600 mm (W × H), cadre en acier galvanisé avec inserts en verre trempé |
| Porte de service | 1 unité, dimensions 700 × 2 000 mm (L × H), avec du verre trempé encastré dans un cadre carré en acier de couleur |
| Panneau mural | Epaisseur de 50 mm et largeur de 1 000 mm, avec isolation en EPS et recouverte de tôles d'acier coloré de 0,426 mm d'épaisseur. Structure à emboîtement à rainure et languette ; les deux côtés recouverts d'acier |
| Panneau de toiture | Fabriquée en tôle d'acier galvanisé plié de 0,6 mm d'épaisseur |
| Plafonnier | Dix luminaires placés en haut à gauche et à droite. 4 tubes LED PHILIPS par luminaire, 22 W chacun, soit 40 tubes au total |
| Lampe d'appoint | Dix luminaires sur chaque mur. 2 tubes LED PHILIPS par luminaire, 22 W chacun, soit 20 tubes au total |
| Plénum | Chambre de distribution de 450 mm de hauteur en acier galvanisé, revêtue par poudrage pour une meilleure durabilité |
| Filtre de plafond | Grille de support en profilés d'aluminium avec filtre F5 haute efficacité (EN 779), type SP-600G |
| Unités d'air d'appoint | |
| Cadre de boîtier | Fabriqué en acier galvanisé plié de 1,5 mm d'épaisseur, avec des connecteurs à trois voies en alliage d'aluminium |
| Commande d'air d'appoint | Servomoteur NMU230 10 N Belimo utilisé pour réguler le débit d'air frais |
| Actionneur pneumatique | Commande la vanne d'air pour l'ouvrir ou la fermer selon que la cabine est en mode pulvérisation ou en mode cuisson |
| Système de chauffage |
|
| Filtre d'air d'appoint | Préfiltre, classe G3 (EN 779) |
| Unité d'évacuation d'air | |
| Cadre d'armoire | Acier galvanisé de 1,5 mm d'épaisseur, plié, avec connecteur à trois voies en alliage d'aluminium |
| Commande de l'air évacué | Régulateur manuel pour le débit d'air. Équipé d'un conduit droit de 4 m, d'un coude à 90° et d'un coude à 30° |
| Système de commande | |
| Comprend | Manomètre, régulateur de température, minuterie de cuisson, compteur d'heures, interrupteur de pulvérisation, interrupteur de pulvérisation à chaud, interrupteur de cuisson, interrupteur d'éclairage gauche, interrupteur d'éclairage droit, interrupteur de démarrage, interrupteur d'alimentation, arrêt d'urgence |
