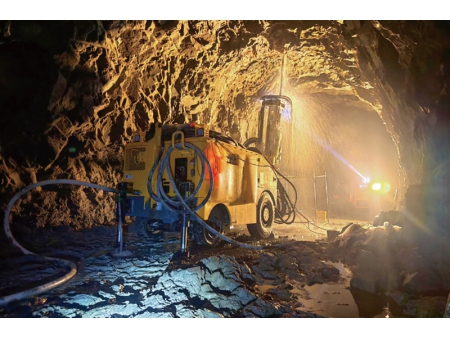

Jumbo de forage hydraulique, HT70-B
Demande de devis
Le HT70-B micro type hydraulic drilling jumbo est un équipement de forage de trous moyens à profonds conçu pour les tunnels souterrains à petite section. Il convient au forage de trous parallèles verticaux ou inclinés, ainsi que de trous de mine en éventail.
Le jumbo de forage hydraulique est équipé de deux stabilisateurs (stingers) stables, d’un indicateur d’angle de haute précision et d’une console de commande à distance ergonomique. Associés à un perforateur hydraulique performant, ces équipements garantissent des opérations de forage sûres, précises et fiables. Le bras de forage à haute stabilité assure un positionnement précis et une grande exactitude de perçage, contribuant à réduire la dilution du minerai.
| Jumbo de forage hydraulique | Section de galerie adaptée | 2800×2800 - 4000×4000mm |
| Dimensions (L × l × h) | 4150×1400×2200mm | |
| Garde au sol | 280mm | |
| HT70B(CYTC70B) | Rayon de braquage minimal | Inner 2100 mm / Outer 3500 mm |
| Aptitude en pente | 14° | |
| Poids total | 5500kg | |
| Perforateur hydraulique RC2200 | Puissance de percussion | 21kW |
| Fréquence de percussion | 55Hz | |
| Pression d’impact | 200bar | |
| Système de rotation | Rotation indépendante | |
| Vitesse de rotation | 0–285 tr/min | |
| Couple de rotation maximal | 720N.m | |
| Système d’avance | Longueurs d’avance | 2550 / 2770 / 3000mm |
| Filetage de tige de forage | T38 / T45 | |
| Longueur de tige de forage | 800 / 915 / 1220mm | |
| Poids du système d’avance | 800/950/1050kg | |
| Force d’avance | 13kN | |
| Capacité de stockage des tiges | 14 1 (T38) / 12 1 (T45) | |
| Système électrique RC2200 | Puissance totale | 87.5KW |
| Moteur électrique principal | 75kW | |
| Tension | 380V (optionnel) | |
| Compresseur d’air | Modèle | GCU11 |
| Débit d’air (8 bar) | 1 m³/min | |
| Tension | 380V (optionnel) | |
| Bras de forage | Course de compensation | 900mm |
| Angle de basculement du système d’avance | 180° | |
| Angle d’inclinaison | Vers l’avant −30°, vers l’arrière 65° | |
| Poids du bras de forage | 750kg | |
| Plage de forage des trous parallèles | 1500mm | |
| Système hydraulique | Capacité du réservoir d’huile | 120L |
| Finesse de filtration | 10μm | |
| Capteur | Capteur de pression différentielle pour filtre d’huile hydraulique | |
| Pompe | Pompe à huile manuelle | |
| Châssis | Oscillation de l’essieu arrière | 7° |
| Pneus | Avant : 8.25-10 | |
| Arrière : 6.5-10 | ||
| Transmission | Traction avant | |
| Direction | Direction arrière | |
| Freinage | Frein de service / frein de stationnement |
- Haute précision de forage: Le jumbo de forage hydraulique est équipé d’un système de forage avancé offrant des performances de pointe grâce au forage à pleine puissance, au dispositif anti-coincement à contrôle pression-rotation, à la protection contre les chocs à vide et à un perforateur hydraulique absorbant l’énergie de recul. Ces caractéristiques garantissent un forage précis et prolongent considérablement la durée de vie des équipements de forage.
- Capacité de forage sur toute la plage: Spécialement conçue pour les petites sections, la console de commande à distance offre une utilisation pratique et flexible avec une couverture complète de forage. Elle permet de forer des trous parallèles dans un même plan, des trous latéraux inclinés ainsi que des trous vers le bas. Le système de forage est également équipé d’une fonction anti-coincement automatique programmée.
- Rapport coût-performance optimisé: Les principaux composants proviennent de fournisseurs nationaux et internationaux reconnus, offrant des performances fiables et une excellente compatibilité, ce qui garantit la stabilité globale de l’équipement.
- Performances élevées: Le jumbo de forage hydraulique est doté d’un châssis à quatre roues motrices avec direction articulée, garantissant une puissance élevée et une bonne capacité de franchissement jusqu’à 14°. Grâce à sa conception compacte et à sa stabilité globale, il se déplace rapidement et en toute sécurité dans les tunnels étroits.
- Maintenance facile: Le jumbo est équipé d’une console de commande mobile, permettant à l’opérateur de travailler depuis une zone sécurisée tout en conservant une visibilité claire lors de l’ajout ou du retrait des tiges de forage.
- Utilisation pratique: Le jumbo est équipé d’une console de commande mobile, permettant à l’opérateur de travailler depuis une zone sécurisée tout en conservant une visibilité claire lors de l’ajout ou du retrait des tiges de forage.
- Faible coût de maintenance: Le jumbo de forage hydraulique est conçu avec divers systèmes de protection et d’alarme, notamment pour le niveau d’huile bas, la température d’huile élevée, le colmatage des filtres et les défaillances de lubrification. Il est également équipé d’outils de forage importés de haute qualité, garantissant une durée de vie prolongée.
- Options de perforateur hydraulique: Plusieurs perforateurs hydrauliques haute puissance sont disponibles afin de répondre à différentes exigences de forage et de s’adapter aux diverses conditions physiques et mécaniques des roches.
(Configuration standard : perforateur hydraulique RC2200)

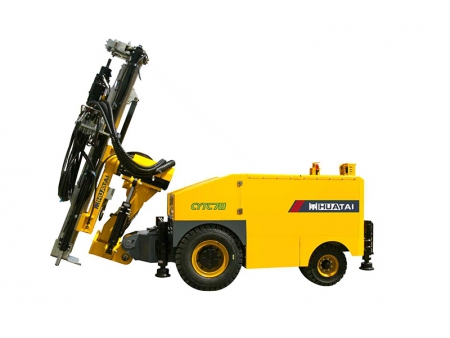

Position de déplacement
Position de travail
