Machine de découpe rotative (modèle YMQA-320, découpeuse rotative pour la production d’étiquettes)
Demande de devis
La machine de découpe rotative YMQA-320 est spécialement conçue pour la découpe et le refendage d’étiquettes vierges. Conçue pour la précision et l’efficacité, cette machine de découpe d’étiquettes intègre un système de guidage de bande, le comptage automatique des mètres et des pièces ainsi qu’un rembobinage à tourelle, garantissant une utilisation fluide et un processus de production d’étiquettes à haut rendement.
Points techniques clés
| Diamètre de déroulement max. | 600 mm |
| Vitesse de découpe | 150 m/min |
| Vitesse de refendage | 200 m/min |
| Largeur maximale de la bande | 320 mm |
Caractéristiques
- Équipée d’un arbre de déroulement avec butée de limitation, permettant de maintenir le matériau fermement en place. Le système de guidage de bande de type cadre garantit un alignement précis pendant le transfert du matériau, avec un effort minimal et une grande précision.
- La conception par vis de réglage de pression permet un ajustement fin sans démontage des composants de la machine de découpe.
- Le rembobineur supérieur à structure tourelle améliore nettement l’efficacité lors des changements de rouleaux.
- Le système de transmission par courroie synchrone de la découpeuse rotative réduit efficacement le bruit en fonctionnement.
- L’utilisation d’un frein / embrayage à poudre magnétique pour le déroulement, le rembobinage et la récupération des déchets assure un fonctionnement fluide et fiable.
- Contrôle automatique et constant de la tension au déroulement, avec contrôle de tension conique au rembobinage, adapté à différents matériaux.
- Système d’arbre pneumatique à expansion automatique maintenant fermement le mandrin lors du déroulement, du rembobinage et de la récupération des déchets, pour une utilisation plus simple et plus efficace.
- La machine de découpe rotative est équipée d’un système de commande intelligent intégrant le comptage automatique, le préréglage de longueur, le guidage de bande par capteur ultrasonique et l’arrêt automatique, garantissant un contrôle précis du processus.
Applications

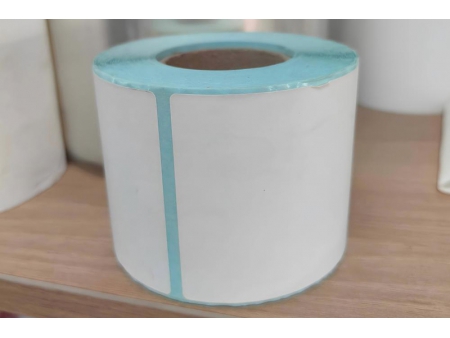

La machine de découpe rotative YMQA-320 est idéale pour la découpe et le refendage précis de rouleaux d’étiquettes vierges, garantissant une production d’étiquettes autocollantes efficace et stable.
Spécifications techniques
| Vitesse de refendage | 200 m/min |
| Vitesse de découpe | 150 m/min |
| Circonférence du cylindre de découpe | 200–500 mm |
| Largeur maximale de la bande | 320 mm |
| Diamètre de déroulement max. | 600 mm |
| Diamètre de rembobinage max. | Supérieur : 300 mm (rembobineur à tourelle) ; Inférieur : 600 mm |
| Dimensions (L × l × H) | 1900 × 900 × 1435 mm |
| Poids | 1000 kg |
| Alimentation électrique | AC 380 V, triphasé |
| Puissance | 4 kW |
Composants principaux

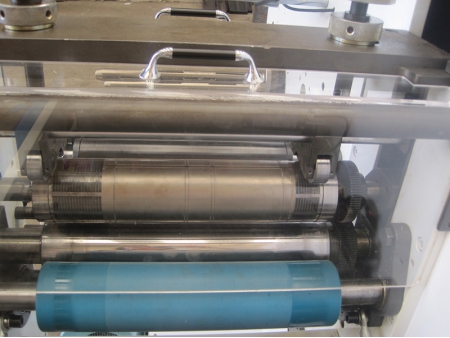

- Station de découpe rotative
- L’unité de refendage est fournie en standard avec des couteaux circulaires, avec une option de lames rasoir.
- Rembobineur supérieur à tourelle et rembobineur inférieur simple. Le rembobineur à tourelle est compatible avec des arbres pneumatiques de 1 pouce et 1,5 pouce pour le rembobinage de petits rouleaux, et intègre un système de guidage de bande de droite à gauche pour une utilisation pratique.
