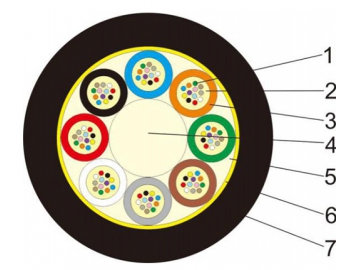

- Le tube à structure libre est en matériau thermoplastique fabriqué avec du nylon et du polypropylène. Ce tube est inséré dans le câble à fibre pour protéger la fibre optique des contraintes intérieures et des pressions extérieures.
- Ruban de fibre optique
- Remplissage: matériau thermo pour l’adoucissement.
- Un gel optique est appliqué au câble optique avant le gainage pour une excellente performance d’étanchéité et d’infiltration.
- Elément central résistant: câble à fibre à taux élevé de comptage et polyéthylène extrudé.
- Matériau étanche à l’eau: élément de remplissage.
- Couche d'étanchéité à l’humidité: ruban en aluminium-plastique.
- La gaine extérieure en polyéthylène noire est facile à déposer et à transporter.
Le câble armé et léger à fibre en ruban a été fabriqué par insertion d’une fibre monomode ou une fibre multimode dans un tube à structure libre en polyester à module élevé rempli de composant étanche à l’eau. L’âme du câble est en matériau métallique de haute résistance. Pour certains câbles, l’âme métallique résistante présente une gaine en polyéthylène (PE). Le tube à structure libre (y compris la corde de remplissage) est torsadé autour de l’âme à renfort central pour former une âme circulaire et compacte avec des fissures remplies de matériaux hydrofuges. Une gaine de polyéthylène extrudé est insérée dans le câble après l’enveloppage vertical d’un double ruban en acier et plastique chromé. La gaine de polyéthylène extrudé est insérée dans le câble après le blindage par un fil d’acier unique.
Applications du câble armé et léger à fibre en ruban à structure libre tubéeLe câble armé et léger à fibre en ruban à structure libre tubée GYDTS est adéquat pour la communication locale et la communication à longue distance.
Paramètres 1. Paramètres techniques| Eléments | Contenu | Valeur | ||||||
| Nombre d'âmes | 48 | 96 | 144 | 216 | 288 | 432 | 576 | |
| Tube à structure libre | Diamètre extérieur | 5.0 | 5.0 | 5.4 | 5.4 | 5.4 | 5.6 | 6.1 |
| Nombre de tubes à structure libre * Nombre d'âmes par tube | 1*48 | 2*48 | 2*72 | 3*72 | 4*72 | 6*72 | 6*96 | |
| Nombre de tubes à structure libre * Nombre d'âmes par tube | 4*12 | 8*12 | 12*12 | 18*12 | 24*12 | 36*12 | 48*12 | |
| Diamètre extérieur | mm | 17.0 | 17.0 | 18.0 | 18.0 | 18.0 | 22.5 | 24.0 |
| Renfort central | Matériau | Fil d'acier | ||||||
| Diamètre (mm) | 2.0 | 2.0 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | |
| Diamètre du revêtement de renfort (mm) | - | - | - | - | - | 6.0 | 6.5 | |
| Matériau hydrofuge | Matériau | Gel hydrofuge | ||||||
| Gaine intérieure | Epaisseur 0.1mm | 0.9 | ||||||
| Couche armée | Matériau | Bande en acier ondulée | ||||||
| Gaine extérieure | Epaisseur 0.2mm | 1.8 | ||||||
| Température d'exploitation | -40- +70 | |||||||
| Etirage | Courte période / Longue période (N) | 1500/600 | ||||||
| Aplatissement | 1000/300 | |||||||
| *Le câble à structure libre tubée et armée est personnalisable en matière d'âmes et de structures selon les exigences des clients. | ||||||||
| G.652.D | G.655 | 50/125m | 62.5/125m | ||
| Atténuation | @850nm | - | - | 3.0dB/km | 3.0dB/km |
| @1300nm | - | - | 1.0dB/km | 1.0dB/km | |
| @1310nm | 0.36dB/km | 0.36dB/km | - | - | |
| @1550nm | 0.22dB/km | 0.23dB/km | - | - | |
| Largeur de bande | @850nm | - | - | 500MHzkm | 200MHzkm |
| @1300nm | - | - | 1000MHzkm | 600MHzkm | |
| Longueur d'onde de coupe de fibre | 1260nm | 1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | 0.20ps/km | 0.20ps/km | - | - |
| Valeur de liaison (M=20Q=0.01%) | 0.10ps/km | 0.10ps/km | - | - | |
| Eléments | Norme d'inspection | Valeur spécifique | Exigences |
| Traction | IEC 60794-1-2-E1 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Aplatissement | IEC 60794-1-2-E3 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Impact | IEC 60794-1-2-E4 | Impact d'un marteau de 450g sur une hauteur de 1 mètre, pendant au moins 50 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Courbure avant et arrière | IEC 60794-1-2-E6 | Chargement 150N 30 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Torsion | IEC 60794-1-2-E7 | 1 mètre ±180° 10 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40 +70 | Changement de l'atténuation additionnelle:≤0.05dB/km |
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- La structure du ruban à fibre optique intègre un grand nombre de noyaux.
- Le tube présente une excellente flexibilité et une capacité anti-courbure remarquable.
- Le câble à structure libre tubée intègre un ruban de haute qualité à 4, 6, 12 âmes pour une application flexible.
- La technologie avancée de câblage et de contrôle adoptée permet une excellente performance mécanique et environnementale du produit.
- Le câble armé et léger à fibre en ruban à structure libre tubée présente une excellente capacité de résistance à la traction et aux différentes températures. Il est doté d’une faible atténuation et d’une faible dispersion.
- Nous utilisons des mesures spéciales pour garantir une performance hydrofuge remarquable
- Ame de renfort central à fil d’acier unique
- Remplissage de tube à structure libre avec un composant spécial
- Ame du câble 100% remplie
- Pare-humidité amélioré PSP
Conduit, Aérien
Operating StandardsCâble à fibre en ruban pour réseau d’accès YD/T 981.3-2009 de section 3 de norme IEC 60794-1-1-2011 de section 1-1
