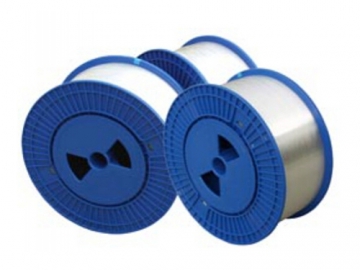

- Fibre optique
- Gel optique: composant étanche à l’eau
- Tube de tampon: matériau thermoplastique
- Unité optique
- Elément central résistant: fil d’acier phosphaté, câble à fibre à taux élevé de comptage et polyéthylène extrudé
- Alimentateur de puissance
- Matériau hydrofuge: élément de remplissage étanche à l’eau
- Couche armée: ruban acier-plastique
- Gaine extérieure: polyéthylène noir
Le câble fibre optique composite est fabriqué par insertion d’une fibre optique de 250 m dans un tube de tampon en polyester à module élevé rempli de composant étanche à l’eau. L’âme du câble est un matériau plastique renforcé de fibres (FRP) ou un matériau métallique de renfort (âme métallique de renfort avec une couche en polyéthylène). Le fil électrique et le tube de tampon (y compris la corde de remplissage) sont torsadés autour de l’âme à renfort central pour former une âme circulaire et compacte avec des fissures remplies de matériaux hydrofuges. Une gaine de polyéthylène extrudé ou sans halogène est insérée dans le câble après l’enveloppage vertical d’un double ruban en acier et plastique revêtu.
Application du câble fibre optique composite GDTSLe câble fibre optique composite est adéquat pour la transmission courte distance et l’alimentation à distance d’un appareil de communication.
Paramètres 1. Paramètres techniques| Spécifications du produit | Diamètre extérieur (mm) | Force de traction (Longue période (N)/ Courte période (N) | Force d'aplatissement (Longue période / Courte période N/100mm) |
| GDTS 2-24B1.3+2*1.5mm | 11.5 | 600/1500 | 300/1000 |
| GDTS 2-24B1.3+2*2.5mm | 12.5 | ||
| GDTS 2-24B1.3+2*4.0mm | 13.5 | ||
| GDTS 2-96B1.3+2*6.0mm | 17.5 | ||
| GDTS 2-96B1.3+2*10.0mm | 19.0 | ||
| GDTS 2-24B1.3+4*1.5mm | 11.5 | ||
| GDTS 2-24B1.3+4*2.5mm | 12.5 | ||
| GDTS 2-24B1.3+4*4.0mm | 13.5 | ||
| GDTS 2-96B1.3+4*6.0mm | 17.5 | ||
| GDTS 2-96B1.3+4*10.0mm | 19.0 | ||
| * 2*1.5 représente le nombre et la spécification des conducteurs 2-24B1.3 identifie le nombre et la spécification du noyau de fibre. * Le câble fibre optique composite est personnalisable en matière de zone transversale et de nombre d'âmes selon les exigences des clients. | |||
| G.652.D | G.655 | 50/125m | 62.5/125m | ||
| Atténuation | @850nm | - | - | 3.0dB/km | 3.0dB/km |
| @1300nm | - | - | 1.0dB/km | 1.0dB/km | |
| @1310nm | 0.36dB/km | 0.36dB/km | - | - | |
| @1550nm | 0.22dB/km | 0.23dB/km | - | - | |
| Largeur de bande | @850nm | - | - | 500MHzkm | 200MHzkm |
| @1300nm | - | - | 1000MHzkm | 600MHzkm | |
| Longueur d'onde de coupe de fibre | 1260nm | 1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | 0.20ps/km | 0.20ps/km | - | - |
| Valeur de liaison (M=20Q=0.01%) | 0.10ps/km | 0.10ps/km | - | - | |
| Eléments | Norme d'inspection | Valeur spécifique | Exigences |
| Traction | IEC 60794-1-2-E1 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Aplatir | IEC 60794-1-2-E3 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme:≤0.1dB |
| Impact | IEC 60794-1-2-E4 | Impact d'un marteau de 450g sur une hauteur de 1 mètre pendant au moins 5 fois, zone transversale 12.5mm | Atténuation additionnelle résiduelle:≤0.03dB |
| Torsion | IEC 60794-1-2-E7 | 1 mètre ±180° 10 fois | Atténuation additionnelle résiduelle:≤0.03dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40 +70 | Changement de l'atténuation additionnelle:≤0.05dB/km |
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- Le câble fibre optique composite est doté d’un petit diamètre et rayon de courbure. Il peut donc être installé dans un petit espace et être compatible avec la transmission de signal optique et la transmission d’alimentation électrique.
- Il se caractérise par une excellente flexibilité et une performance remarquable.
- Ce câble utilise l’intégration photoélectrique et économise entièrement les ressources de conduites.
- Les parties électriques et optiques du câble sont relativement indépendantes pour une installation facile pendant l’introduction, l’extraction et la connexion.
- Lors de la fabrication du câble fibre optique composite, nous intégrons des lignes électriques, lignes téléphoniques, lignes TV, lignes de réseaux, lignes de surveillance, lignes de données, etc., permettant une économie considérable de coûts.
- Ce produit peut être utilisé dans une vaste gamme de températures d’exploitation et de températures de construction.
Conduit, Aérien
Norme opérationnelleCâble hybride photoélectrique pour réseau d’accès YD/T 2159-2010 Câble électrique isolé PVC avec tension nominale inférieure ou égale à 450/750V GB/T 5023.1-2008
