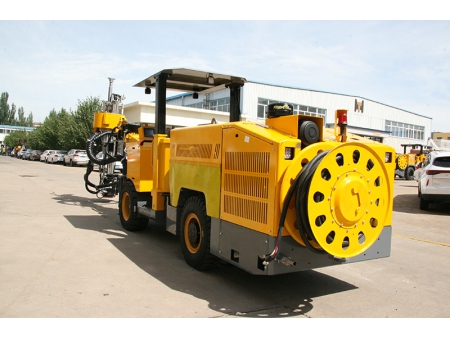

Jumbo de boulonnage hydraulique HT92-D (Hauteur minimale de section : 2,8 m)

Jumbo de boulonnage hydraulique HT92-D (Hauteur minimale de section : 2,8 m)
Jumbo de boulonnage hydraulique HT92-D (Hauteur minimale de section : 2,8 m)
Jumbo de boulonnage hydraulique HT92-D (Hauteur minimale de section : 2,8 m)
Demande de devis

Le jumbo de boulonnage hydraulique HT92-D (hauteur minimale de section : 2,8 m) est conçu pour des opérations de boulonnage efficaces dans les tunnels à gabarit réduit et les mines métalliques souterraines. Son mécanisme d’avance spécialement développé permet un boulonnage fiable dans des galeries aussi étroites que 2,8 m × 2,8 m.

Équipé d’un système de forage électro-hydraulique avancé et d’un dispositif anti-coincement, le jumbo de boulonnage hydraulique offre une vitesse de forage élevée, une excellente efficacité et une performance stable. Sa conception compacte et très maniable garantit une exploitation fluide en espaces confinés, tout en améliorant les conditions de travail et la qualité globale des opérations de soutènement.

Spécifications techniques
Jumbo de forage hydraulique Section de galerie adaptée 2800×2800-3500×3500mm
Longueur 9100mm
Largeur 1500mm
Hauteur (toit abaissé) 1800mm
Hauteur (toit relevé) 2500mm
GYTM412LD Rayon de braquage minimal Inner 3000mm / outer 5150mm
Aptitude en pente 14°
Vitesse de déplacement 3.8km/h
Poids total 12000kg
Garde au sol 280mm
Marteau perforateur hydraulique odèle RC1200
Puissance de percussion 14kW
Fréquence de percussion 100Hz
Pression d’impact maximale 180bar
Système de rotation Rotation indépendante
Emmanchement (shank) R32
Diamètre de perçage 32-45mm
Système d’avance Longueur d’avance 2780mm
Longueur de boulon Split Set 1800mm
Pression de travail ≤10MPa
Force d’avance 10kN
Angle d’inclinaison du système d’avance 80°-25°
Angle de rotation du système d’avance ±180°
Course de compensation du système d’avance 480mm
Bras de forage Angle d’inclinaison 50° / -30°
Extension du bras 900mm
Angle de balayage ±35°
Châssis Moteur Moteur diesel Cummins Stage IV
Puissance nominale (2400 tr/min) 54kW
Couple 320N.m
Oscillation de l’essieu arrière
Angle de braquage ±35°
Système hydraulique Cylindrée de percussion 100cc/32cc
Capacité maximale du réservoir d’huile 100L
Finesse de filtration 10μm
Capteur de niveau d’huile : équipé
Refroidisseur d’eau : équipé
