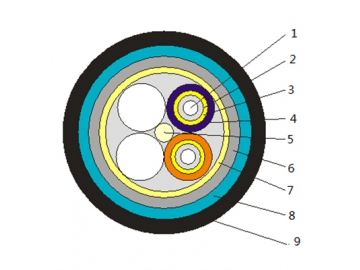

- Fibre optique
- Gel: composant hydrofuge
- Tube à structure libre: matériau thermoplastique
- Elément de renfort central: fil d’acier phosphaté, câble à grand nombre de fibres optiques, polyéthylène extrudé
- Matériau hydrofuge: composant étanche à l’eau
- Couche armée: ruban composite en acier-plastique
- Gaine intérieure: polyéthylène noir (possible)
- Gaine extérieure: gaine bleu ignifuge
Le câble à fibre optique ignifuge pour exploitation minière est fabriqué par insertion d’une fibre optique de 250μm dans un tube à structure libre en matériau à module élevé rempli de composant étanche à l’eau.
L’élément de renfort en métal constitue l’âme du câble. Pour certains câbles ayant des âmes différentes, une couche de polyéthylène est extrudée à l’extérieur de l’élément de renfort en métal.
Les tubes à structure libre (avec bandes de remplissage) sont torsadés autour de l’élément de renfort pour former une âme compacte avec des fissures remplies de matériaux hydrofuges. La bande PSP toronnée constitue la gaine ignifuge.
Paramètres Paramètres techniques| Eléments | Contenu | Valeur | |||||
| Nombre d'âmes | 24 | 48 | 72 | 96 | 144 | 288 | |
| Tube à structure libre | Nombre de tubes à structure libre * Nombre d'âmes par tube | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | 24*12 |
| Diamètre extérieur du tube à structure libre /mm | 1.8 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Diamètre extérieur | mm | 10.0 | 11.5 | 12.5 | 14.5 | 17.5 | 18.0 |
| Renfort central | Matériau | Fil d'acier | |||||
| Matériau hydrofuge | Matériau | Gel hydrofuge | |||||
| Couche armée | Matériau | Acier ondulé | |||||
| Gaine extérieure | Epaisseur (±0.2mm) | 1.8 | |||||
| Température d'exploitation | ℃ | -40~+70 | |||||
| Force de traction | Courte période / Longue période N | 1500/600 | |||||
| Aplatissement | 1000/300 | ||||||
| * Nous pouvons concevoir le câble optique selon les exigences du client. | |||||||
| G.652.D | G.655 | 50/125μm | 62.5/125μm | ||
| Atténuation | @850nm | - | - | ≤3.0dB/km | ≤3.0dB/km |
| @1300nm | - | - | ≤1.0dB/km | ≤1.0dB/km | |
| @1310nm | ≤0.36dB/km | ≤0.36dB/km | - | - | |
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | - | - | |
| Largeur de bande | @850nm | - | - | ≥500MHz·km | ≥200MHz·km |
| @1300nm | - | - | ≥1000MHz·km | ≥600MHz·km | |
| Longueur d'onde de coupe de fibre | ≤1260nm | ≤1260nm | - | - | |
| Dispersion modale de polarisation | Fibre optique monomode | ≤0.20ps/√km | ≤0.20ps/√km | - | - |
| Valeur de liaison (M=20, Q=0.01%) | ≤0.10ps/√km | - | - | ||
| Eléments | Norme d'inspection | Procédure d'inspection | Exigences |
| Traction | IEC 60794-1-2-E1 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme≤0.1dB |
| Aplatissement | IEC 60794-1-2-E3 | Selon les paramètres techniques | Atténuation additionnelle pour le court terme≤0.1dB |
| Impact | IEC 60794-1-2-E4 | Impact d'un marteau de 450g sur une hauteur de 1 mètre, pendant au moins 5 fois | Atténuation additionnelle résiduelle≤0.03dB |
| Courbure avant et arrière | IEC 60794-1-2-E6 | Charge: 150N, 30 fois | Atténuation additionnelle résiduelle≤0.03dB |
| Torsion | IEC 60794-1-2-E7 | 1m, ±180°, 10 fois | Atténuation additionnelle résiduelle≤0.03dB |
| Test de température pour recyclage | IEC 60794-1-2-F1 | -40℃ ~+70℃ | Atténuation additionnelle≤0.05dB |
| Performance de combustion | IEC 60332-1-2 | Résistance au feu | L'atténuation de la fibre optique reste uniforme. |
| Ignifuge: combustion verticale de chaque fil | Distance entre la pointe inférieure de la partie supérieure et le point de combustion:＞50mm | ||
| Ignifuge: combustion du câble en faisceau | Hauteur de la partie carbonisée＜2.5m | ||
| Densité de la fumée | Transmission lumineuse≥50% | ||
| * Le changement de l'atténuation de la fibre optique se fait à une longueur d'onde de 1550nm. | |||
- Le câble à fibre optique ignifuge présente des propriétés mécaniques remarquables et une excellente résistance aux températures.
- Le matériau du tube à structure libre est étanche et résistant. Il est spécialement conçu pour une structure serrée, empêchant efficacement la rétraction du tube.
- Excellente résistance à l’écrasement et grande souplesse. vLe matériau spécifique de la gaine est retardateur de flamme.
- Nous prenons des mesures spéciales pour garantir une performance hydrofuge remarquable pour le câble optique:
- Elément de renfort central en fil d’acier unique
- Remplissage de tube à structure libre avec un composant hydrofuge
- Remplissage complet de l’âme du câble
- Bande PSP améliorant la résistance à l'humidité
Conduit, Aérien, Enterré directement
