Émerillon de tirage
Demande de devis

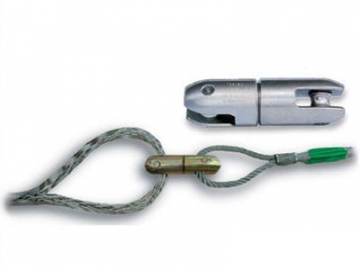

Les émerillons de tirage connectent les câbles de tirage à la chaussette de tirage sur un conducteur. Ces émerillons de tirage montés sur roulements à billes permettent d'éviter l'accumulation de l'effort de la traction. Les connecteurs pivotants sont fabriqués à l'aide d'un acier galvanisé de haute résistance. Ils sont spécialement conçus pour supporter des charges radiales élevées se produisant lors du passage sur la poulie.
Paramètres techniques de l'émerillon de tirage| Référence | Modèles | Taille principale (mm) | Charge nominale (kN) | Poids (kg) | ||||
| A | B | C | D | E | ||||
| 17121 | SLX-0.5 | 19 | 61 | 40 | 8 | 9 | 10 | 0.2 |
| 17122 | SLX | 35 | 100 | 70 | 12 | 13 | 20 | 0.4 |
| 17123 | SLX | 30 | 120 | 90 | 14 | 14 | 30 | 0.55 |
| 17124 | SLX | 37 | 129 | 95 | 16 | 16 | 30 | 0.65 |
| 17125 | SLX | 42 | 154 | 116 | 18 | 17 | 50 | 1.5 |
| 17125A | SLX-6.5 | 51 | 185 | 140 | 20 | 19 | 50 | 2.0 |
| 17126 | SLX-8 | 57 | 220 | 165 | 24 | 22 | 80 | 2.4 |
| 17127 | SL130 | 62 | 248 | 192 | 26 | 24 | 100 | 3.5 |
| 17128 | SL180 | 75 | 294 | 222 | 26 | 26 | 160 | 7.2 |
| 17129 | SL250 | 19 | 331 | 251 | 30 | 30 | 200 | 0.2 |
| 17130 | SL250Y | 35 | 323 | 243 | 30 | 30 | 300 | 0.4 |
