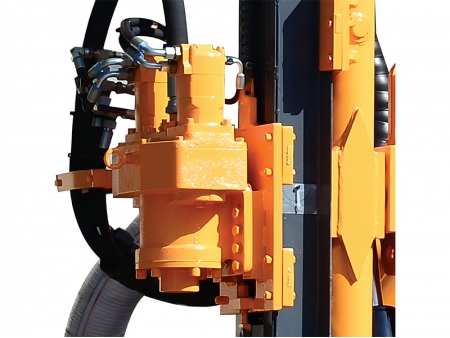

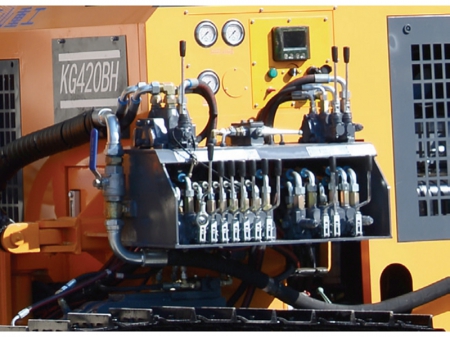

Foreuse DTH de surface KG420B/KG420BH
Demande de devis
La foreuse DTH de surface est un modèle amélioré qui est crée pour répondre aux normes d'émissions des moteurs diesel. Elle est équipée d'un moteur diesel quatre cylindres non routier de marque Yuchai, garantissant ainsi sa conformité aux normes d’émission.
Caractéristiques- Adopte un châssis à chenilles replié et renforcé ainsi qu'un train de roulement robuste, ayant une fonction de nivellement des chenilles et un moteur d'alimentation à pistons pour augmenter la pression de travail, le couple de rotation et la vitesse de rotation.
- Le vérin et la chaîne de levage sont agrandis pour améliorer la capacité de levage et la fiabilité opérationnelle.
- Le boîtier est fabriqué de plaques structurelles pliées et renforcées pour améliorer sa solidité et sa rigidité.
- Équipé d'anneaux de levage pour garantir un chargement, un déchargement et un hissage faciles.
| N° de modèle | ||
| Poids | 4150 kg | 4350 kg |
| Dimensions | 5500×2250×2350 mm | 5600×2450×2350 mm |
| Dureté du forage | f=6-20 | |
| Diamètre du forage | Ø90-130 mm | |
| Profondeur de forage économique | 25m | |
| Vitesse de rotation | 0-140 tr/min | |
| Couple de rotation max. | 2000 N·m | |
| Force de levage | 25 KN | |
| Méthode d'alimentation | Vérin hydraulique chaîne de levage | |
| Course d'alimentation | 3780 mm | |
| Vitesse de déplacement | 0-2.5 km/h | |
| Capacité de montée | ≤30° | |
| Garde au sol | 280 mm | |
| Angle d'inclinaison du faisceau | Bas 135°, haut 50°, total 185° | |
| Angle de pivotement du chariot | Gauche 100°, droite 45°, total 145° | |
| Angle de tangage de la flèche de forage | Bas 50°, haut 25°, total 75° | |
| Angle de rotation de la flèche de forage | Gauche 44°, droite 45°, total 89° | |
| Angle de nivellement de la voie | ±10° | |
| Course de compensation | 900 mm | |
| Moteur | Yuchai YC4DK80-T302 (58 kW/2200 tr/min) | |
| Marteau DTH | 3", 4" | |
| Tige de forage | Ø64×3 m/Ø76×3 m | |
| Consommation d'air | 10-17m3/min | |
| Hauteur maximale de forage horizontal | 2750 mm | |
| Hauteur minimale de forage horizontal | 350 mm | |
| Dépoussiéreur | Configuration standard : QZA-90 (8 éléments filtrants) | |
| Configuration alternative : QZA-120 (12 éléments filtrants) | ||
Remarque : Lorsque le diamètre de forage dépasse Ø90 mm, le dépoussiéreur doit conséquemment être mis à niveau.
