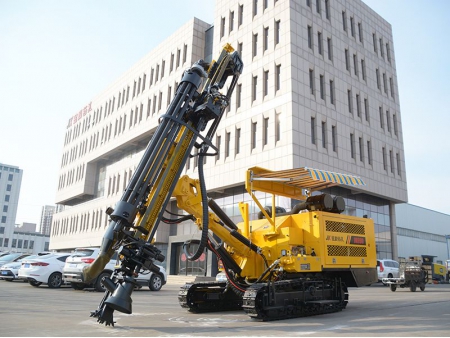

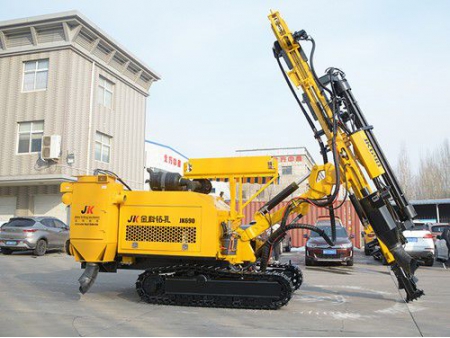

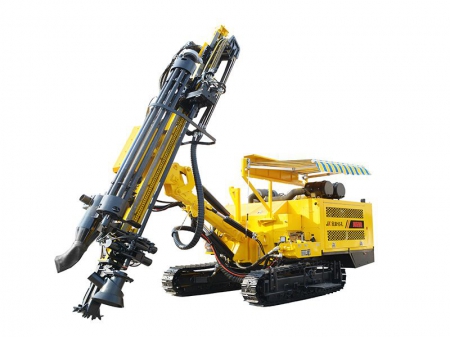

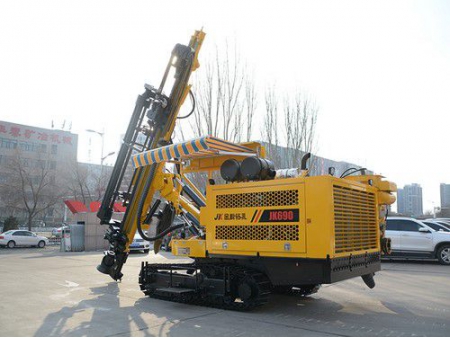

Foreuse fond de trou hydraulique sur chenilles
JK690
- Diamètre du trou: 90-160mm
- Longueur de tige: 3m
- Vitesse de déplacement: 2.5km/h, 3.5km/h
- Optionnel : Système de rotation à deux vitesses rapide-lent, Système de lubrification automatique des tiges, Aspirateur de poussière humide
Cette foreuse avec compresseur d’air intégré est une machine hautement automatisée, conçue pour optimiser les opérations de forage. Le design intégrant le compresseur d’air au sein de la foreuse réduit le nombre d’opérateurs nécessaire et le temps nécessaire entre chaque opération, réduisant la perte d’air comprimé et réduisant le coût de main d’œuvre. La foreuse peut être équipé d’un aspirateur hydraulique de poussière, améliorant la qualité de l’air dans le respect des normes de sécurité pour les travailleurs et des normes environnementales.
Utilisation
Ce modèle de foreuse peut être utilisé pour les forages hydrauliques, les excavations à ciel ouvert, les travaux publics et de voirie, ou encore les forages de trous de mine.
- Comparé aux autres modèles, cette foreuse dispose d’un moteur plus puissant et est conçus dans des matériaux particulièrement résistants pour être capable d’effectuer des mouvements rapides et d’effectuer des tâches plus conséquentes.
- Les parties électriques de la machine ont été optimisées pour réduire les pertes d’énergies et améliorer son fonctionnement.
- Le débit et la pression d’air du compresseur d’air ont été amélioré pour une plus grande efficacité.
| Modèle | JK690 | ||
| Moteur | Modèle | WP7G300E300 | |
| Type | Moteur 6 cylindres refroidi à l’eau, moteur diesel EFI | ||
| Puissance nominale | kW/rpm | 220/2300 | |
| Capacité réservoir | L | 400 | |
| Compresseur d’air | Marque | Atlas Copco | |
| Pression nominale | bar | 20 | |
| Débit d’air | m³/min | 18.5 | |
| Changeur de tiges de forage | Diamètre de forage | mm | Ø90-Ø160 |
| Longueur des tiges | m | 3 | |
| Diamètre des tiges | mm | Ø76/Ø89 | |
| Nombres de tiges | 6 1 | ||
| Profondeur max. du trou | m | 21 | |
| Moteur rotatif | Vitesse de rotation | rpm | 0-140 |
| Couple de rotation | Nm | 3300 | |
| Transfert force mécanique | Train épicycloïdal chaine | ||
| Force mécanique | KN | 12 | |
| Force de soulèvement | KN | 21 | |
| Longueur système de rails du mâ | mm | 3990 | |
| Extension | mm | 1100 | |
| Châssis | Voie | mm | 300 |
| Garde au sol | mm | 370 | |
| Déviation | ° | ±10° | |
| Vitesse de déplacement | km/h | 2,5 (vitesse lente) 3,5(vitesse rapide) | |
| Capacité de franchissement | ° | 27° | |
| Général | Poids | kg | 14000 |
| Longueur | mm | 8750 | |
| Largeur | mm | 2900 (avec aspirateur) | |
| Hauteur | mm | 3350 | |
| Aspirateur | Aspirateur hydraulique de poussière sèche (optionnel: aspirateur de poussière humide) | ||

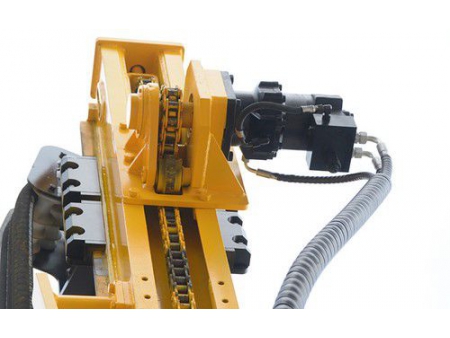

- Unité de rotation
- L’unité de rotation produit une force de couple puissante qui améliore l’efficacité du mécanisme, améliore la stabilité de l’opération et réduit le risque de dysfonctionnements, réduisant ainsi les coûts de maintenance.
- Les tiges de forage ont moins de chance d’être coincées dans la roche et les trous forés sont plus résistants.
- Equipé d’un système de scellage de haute qualité pour garantir une longue durée de vie, de plaques de revêtement durables et résistants à l’usure.
- Equipé d’un rail de guidage à cadre en acier au manganèse pour protéger le mât.
- Un système de réglage de vitesse à deux options, rapide et lent, est disponible en option.

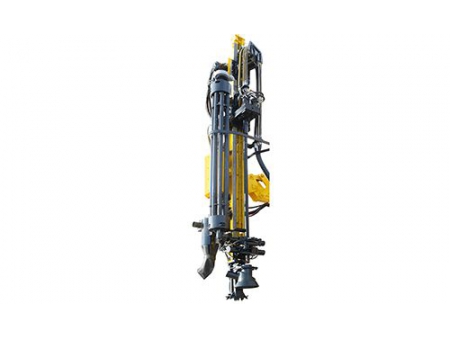

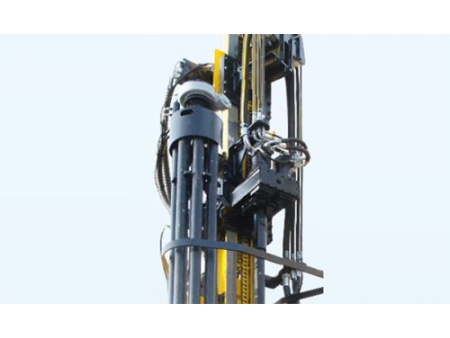

- Changeur de tiges automatique
- Un changeur de tiges de forage automatique simple d’utilisation est ajouté à l’appareil. Il permet de charger, décharger, stocker, et contrôler l’utilisation des tiges de forage.
- Avec un système de pinces intégré, le changeur a un fonctionnement fiable et est facile d’utilisation.

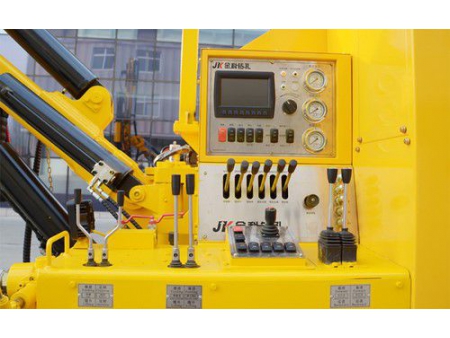

- Système de contrôle
- La foreuse peut être entièrement contrôlée à partir du système de contrôle intégré à bord.
- Le système permet de contrôler le forage, le soulèvement, et de régler la force de chacune de ces activités selon le type d’environnement et la nature du projet.

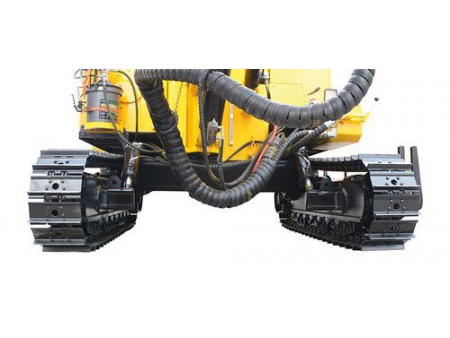

- Châssis
- Le châssis est conçu selon un design robuste. Les deux chenilles sont écartées pour améliorer les capacités de déplacement et notamment de franchissement des pentes par le véhicule.
- Le châssis est équipé de 4 vérins de mise à niveau permettant une inclinaison de 10° à gauche ou à droite lors du forage. Le châssis est conçu pour des déplacements à vitesse rapide (3,5 km/h) ou lent (2,5 km/h) pour faciliter le mouvement entre les sites de forage.
- Mât sans maintenance
- Un système de rails avec verrouillage mécanique/hydraulique permet de guider les tiges de forage vers le trou et donne une force de couple stable aux moteurs tout en évitant les fuites ou les dérapages. Les rails n’ont pas besoin d’être huilé ou entretenu de manière régulière.
- Système d’aspiration des poussières
- L’aspirateur hydraulique des poussières garantit des performances stables et de haute qualité, assurant la sécurité des opérateurs et la propreté de l’environnement.

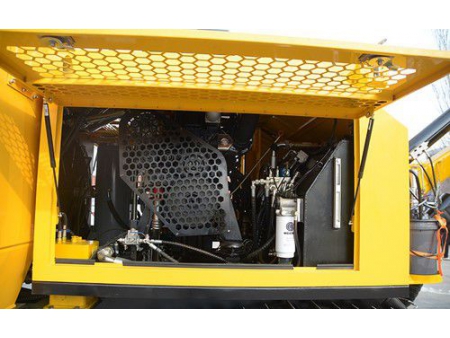

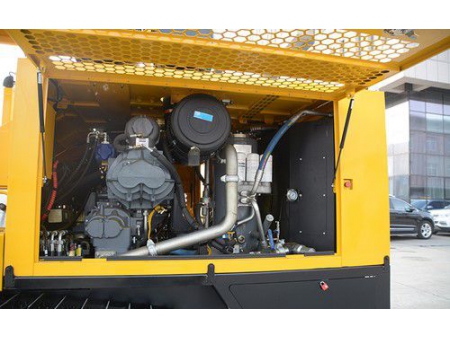

- Système d’alimentation
- Un moteur à turbocompresseur donne à la machine la puissance nécessaire pour les travaux de forage.
- Le filtres à air à deux étapes du moteur garantit la qualité de l’air environnement et réduit les risques de défaillances du moteur.
- Des pompes hydrauliques et des valves anti-pression améliore la qualité du fonctionnement et la durée de vie du moteur.
- Compresseur d’air
- Un compresseur d’air de marque Atlas Copco avec une pression nominale de 17 bars et un débit d’air de 17 m3/min permet de forer à travers les roches les plus dures.
Quel équipement est utilisé pour le forage ?
Les machines les plus communément trouvées dans les chantiers de forage comme les carrières et les travaux publics incluent les foreuses au marteau fond de trou, les foreuses au marteau hors-trou et les foreuses rotatives.
Quels avantages offrent les foreuses capables de creuser en profondeur ?
Pour de nombreux projets, il peut être nécessaire de creuser profondément. Les méthodes employées comme le marteau fond de trou sont plus efficaces et économes en énergie que les méthodes standard, et elles garantissent aussi un forage stable et précis.
