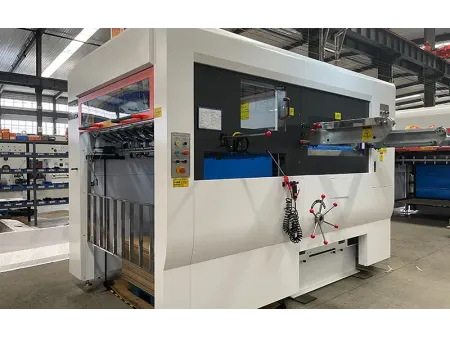

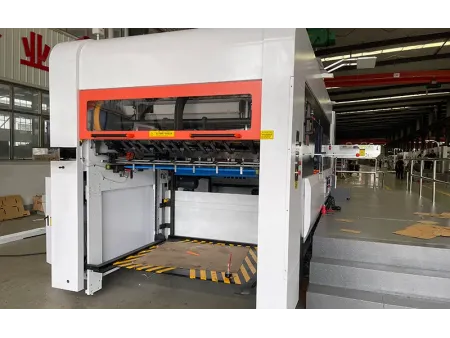

Presse de découpage à plat semi-automatique
Demande de devis
Machine à découper et rainer à plat avec station de décollement pour la transformation du carton ondulé
Section d’alimentation et de sortie
- Hauteur maximale des piles : jusqu’à 1400 mm à l’entrée (feeder) et jusqu’à 1250 mm en sortie.
- Écran de contrôle central permettant aux opérateurs de surveiller facilement les opérations côté arrière.
- Système de pré-empilage et table élévatrice pneumatique spécialement conçue pour réduire significativement les temps de réglage.
- Fonction d’échantillonnage en continu permettant le contrôle des plaques sans interrompre la production.
Unité principale
- Système de lubrification centralisée automatique, avec lubrification de la chaîne principale pilotée via l’interface HMI.
- Système d’absorption des chocs breveté, prolongeant la durée de vie de la machine et augmentant la pression de découpe.
- Boîte de transmission intermittente garantissant un repérage précis et réduisant les impacts sur le système de barres de pinces.
Système de découpe et de convoyage
- Le châssis de découpe est maintenu en position par un système de serrage pneumatique, garantissant un positionnement précis.
- La plaque de découpe est montée sur un système à coussin d’air, facilitant son insertion et son retrait.
- Un embrayage électrique assure la stabilisation de la chaîne lors des arrêts d’urgence à haute vitesse.
- Les chaînes principales et auxiliaires bénéficient d’une lubrification programmée, pilotée par PLC, pour une maintenance optimisée.
- Une fenêtre de protection au niveau de la station de découpe contribue à maintenir un environnement propre et sécurisé.
- La machine est équipée d’un système de barres de pinces en aluminium en cinq parties, à la fois léger et robuste, associé à des chaînes Renold (Royaume-Uni) ou IWIS (Allemagne), garantissant un transport précis et fiable des feuilles.
Spécifications Techniques
| Modèle | | | | |
| 1320x980 | 1510x1120 | 1670x1200 | 2100x1600 | |
| Format minimal du papier, mm | 350x450 | 450x500 | 500x550 | 600x600 |
| Format maximal de découpe, mm | 1300x960 | 1490x1100 | 1650x1180 | 2050x1550 |
| Largeur minimale de la lame de préhension, mm | 8 | 8 | 8 | 10 |
| Pression maximale de découpe, N/cm² | 350 | 380² | 400 | 500 |
| Papier et carton traitables, g/m² | 200-2000 | 200-2000 | 200-2000 | 200-2000 |
| Carton ondulé traitable, mm | 10 (épaisseur maximale) | 10 (épaisseur maximale) | 10 (épaisseur maximale) | 10 (épaisseur maximale) |
| Vitesse de découpe max., feuilles/h | 5000 | 5000 | 4200 | 3800 |
| Hauteur max. de la pile d'alimentation, mm | 1400 (au-dessus du niveau du sol) | 1400 (au-dessus du niveau du sol) | 1400 (au-dessus du niveau du sol) | 1400 (au-dessus du niveau du sol) |
| Hauteur max. de la pile de collecte, mm | 1250 (au-dessus du niveau du sol) | 1250 (au-dessus du niveau du sol) | 1300 (au-dessus du niveau du sol) | 1300 (au-dessus du niveau du sol) |
| Puissance totale, kW | 15 | 15 | 20 | 25 |
| Poids de la machine, t | 14.5 | 17 | 21 | 30 |
| Dimensions de la machine (L x l x H), mm | 4200x4250x2250 | 4500x4300x2250 | 5200x4950x2250 | 6500x5050x2400 |
