Connecteur solaire en T BC05C (pour micro-onduleur)
Demande de devis

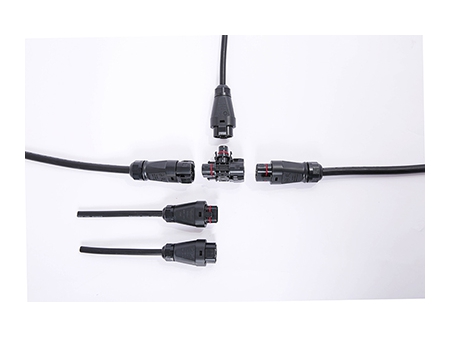

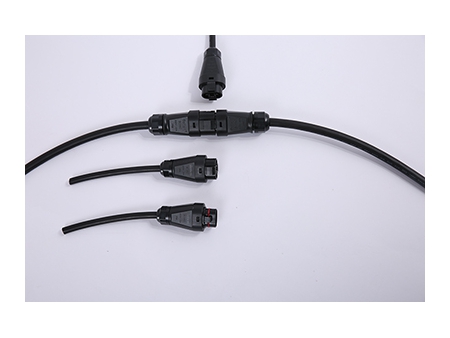

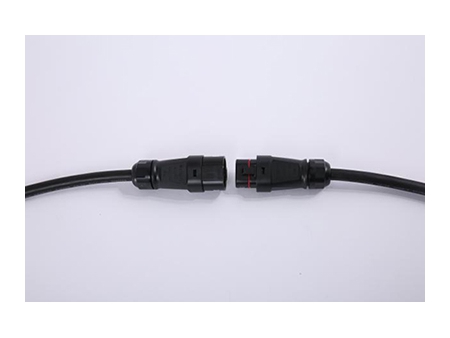

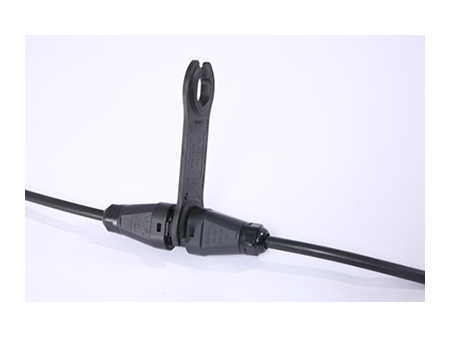

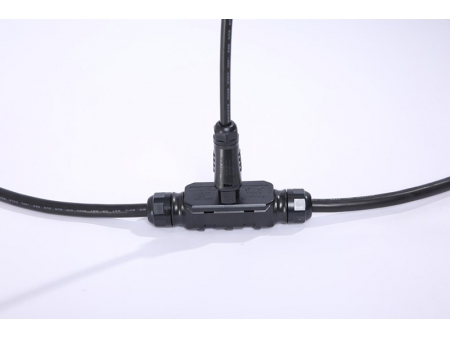

Connecteur Solaire en T BC05C
Le BC05C est un connecteur circulaire développé par Betteri pour répondre aux besoins du marché des micro-onduleurs photovoltaïques. Il fonctionne bien avec notre connecteur précédent et convient aux onduleurs de puissance supérieure. Ce connecteur solaire dispose d’un design à connexion rapide qui élimine le besoin de câblage manuel sur site, offrant plus de flexibilité, de facilité d’utilisation et de sécurité. Cela facilite l’installation et la combinaison des micro-onduleurs, idéal pour les installations solaires domestiques et commerciales.
- Spécification du câble principal : 300V, 40A (10AWG)
- Spécification du câble de dérivation : 300V, 12A (16AWG)
- Couleur : Noir
- Certificats:
Paramètres techniques
| Numéro de code PIN | 2P PE | |
| Général | Courant nominal du câble principal | 40A (câble en cuivre 10AWG/6mm²) |
| Tension nominale du câble principal | 300V | |
| Courant nominal du câble de dérivation | 12A (câble en cuivre 16AWG/1.5mm²) | |
| Branch Cable Tension nominale | 300V | |
| Résistance de contact | ≤5mΩ | |
| Tension de tenue à la fréquence de puissance | 1500V AC | |
| Catégorie de surtension | Ⅲ | |
| Degré de pollution de fermeture | 2(accouplé) | |
| Classe de protection | IP68(1m, 1h) | |
| Force de retrait | 20~50N | |
| Indice d'inflammabilité | UL94-V0 | |
| Température nominale | -40℃~ 85℃ | |
| Normes | PPP 59015A:2013 | Norme de test TUV |
| ANSI/UL6703-2017 | Norme de test CSA | |
| Données de connexion | Spécification du câble applicable | Câble principal: 14/12/10AWG; câble de dérivation: 16/18AWG |
| Diamètre extérieur du câble applicable | Câble principal: 10~13mm; câble de dérivation: 7~9.5mm | |
| Système de verrouillage | Encliquetage | |
| Type de connexion | Connexion du câble principal | Sertissage |
| Connexion du câble de dérivation | Sertissage | |
| Matériaux | Matériau du boîtier | PPE |
| Matériau de la borne | Alliage cuivre-zinc | |
| Traitement de surface de la borne | étamé ; câble de dérivation: plaqué or | |
| Matériau d'étanchéité | Caoutchouc de Silicium | |
| Dimensions | Longueur | 230mm |
| Largeur | 40mm | |
| Hauteur | 134mm |

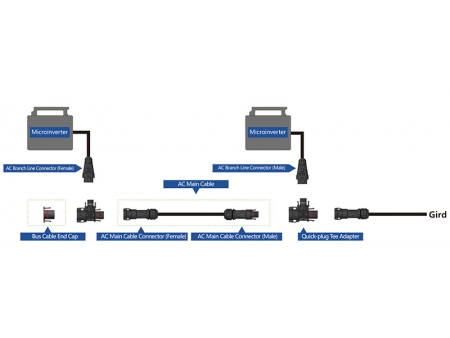

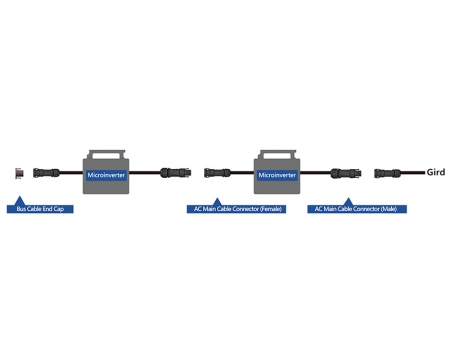

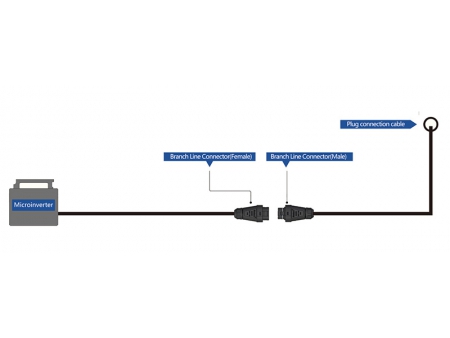

Méthodes de câblage
