Robinet-vanne à tige non montante / Vanne à guillotine à tige non montante / Robinet-vanne avec tige non montante
Demande de devis

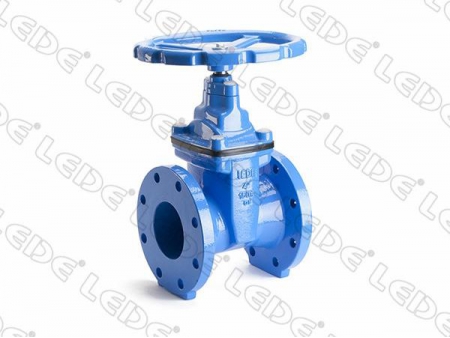

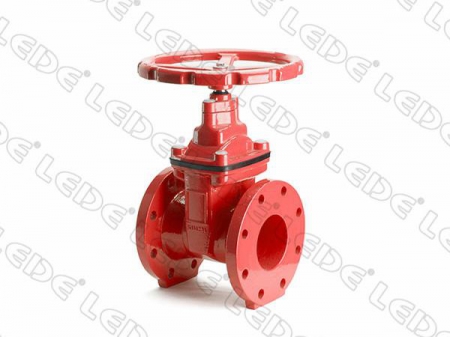

Le robinet-vanne à tige non montante est une catégorie remarquable de robinet-vanne dont la tige est intégrée dans le corps de la vanne et n'est pas visible de l'extérieur. Cette construction perfectionnée permet de réduire au minimum le risque de contamination du fluide transporté dans les canalisations.
Applications
Les robinets-vannes avec tige non montante conviennent parfaitement à de nombreuses applications, notamment les systèmes de transport d'eau, les systèmes de canalisation d'eau de mer, les systèmes de canalisation de gaz, les systèmes de transport de fluides alimentaires et les systèmes de transport d'acides faibles et de bases.
Informations de base
- Gamme de taille
- DN50-DN600
- Plage de température T
- 0-100℃
- Pression de fonctionnement maximale admissible PN
- 1.0-1.6Mpa
- Pression nominale
- 1.5-2.4Mpa (Coque)
1.1-1.76Mpa (Joint)
- Fluides applicables
- Eau douce, eau de mer, air, acide-base faible, etc.
Matériaux
| No. | Partie | Matériau | No. | Partie | Matériau |
| 1 | Corps et chapeau de vanne | QT450 | 6 | Joint torique | EPDM |
| 2 | Disque de vanne | QT450 EPDM | 7 | Garniture | PTFE |
| 3 | Tige de vanne | 2Cr13 | 8 | Boulons | Acier inoxydable, 45# |
| 4 | Écrou de tige de vanne | Bronze d’aluminium | 9 | Écrous | Acier inoxydable, 45# |
| 5 | Presse-étoupe | QT450 | 10 | Volant de vanne | WCB |
Spécifications
| Taille | L | H | D | d | c | g | n-Ød | T | f | |
| PN10/16 | PN10/16 | PN10 | PN16 | |||||||
| DN50 | 178 | 241 | 138 | 158 | 125 | 99 | 4-Ø18 | 4-Ø18 | 17 | 2 |
| DN65 | 190 | 270 | 173 | 180 | 145 | 118 | 4-Ø18 | 4-Ø18 | 17 | 2 |
| DN80 | 203 | 292 | 173 | 196 | 160 | 132 | 4-Ø18 | 8-Ø18 | 19 | 3 |
| DN100 | 229 | 333 | 200 | 215 | 180 | 156 | 8-Ø18 | 8-Ø18 | 20 | 3 |
| DN125 | 254 | 384 | 230 | 250 | 210 | 184 | 8-Ø18 | 8-Ø18 | 20 | 3 |
| DN150 | 267 | 420 | 230 | 280 | 240 | 211 | 8-Ø23 | 8-Ø23 | 20 | 3 |
| DN200 | 292 | 512 | 270 | 336 | 295 | 266 | 8-Ø23 | 12-Ø23 | 21 | 3 |
| DN250 | 330 | 602 | 350 | 405 | 350/355 | 319 | 12-Ø23 | 12-Ø25 | 25 | 3 |
| DN300 | 356 | 705 | 350 | 460 | 400/410 | 370 | 12-Ø23 | 12-Ø25 | 28 | 4 |
| DN350 | 381 | 782 | 450 | 515 | 460/470 | 430 | 16-Ø23 | 16-Ø25 | 28 | 4 |
| DN400 | 406 | 880 | 480 | 580 | 515/525 | 475 | 16-Ø25 | 16-Ø30 | 28 | 4 |
| DN450 | 432 | 980 | 600 | 650 | 565/585 | 530 | 20-Ø25 | 20-Ø30 | 29 | 4 |
| DN500 | 457 | 1055 | 600 | 670/715 | 620/650 | 580 | 20-Ø25 | 20-Ø34 | 29 | 4 |
| DN600 | 508 | 1260 | 600 | 780/810 | 725/770 | 680 | 20-Ø30 | 20-Ø40 | 38 | 4 |
Certifications
| Article | Norme |
| Conception et fabrication | GB12234 |
| Dimension face à face | GB12221-89 |
| Raccordement de la bride | JB/T-79 |
| Test de vanne | JB/T-9092 |
Caractéristiques
- Siège de vanne à fond plat : Le robinet-vanne à étanchéité progressive présente un fond plat semblable à celui des conduites d'eau, ce qui évite la formation de débris et facilite l'écoulement des fluides.
- Revêtement intégral en caoutchouc : Le disque de vanne est revêtu sur les faces interne et externe d'un caoutchouc de qualité remarquable. La technologie perfectionnée de vulcanisation du caoutchouc garantit des dimensions géométriques précises après la vulcanisation. Le caoutchouc est collé de manière sûre à la plaque d'obturation en fonte ductile, de manière à empêcher tout détachement, à maintenir une élasticité exceptionnelle et à assurer une étanchéité supérieure.
- Résistance à la corrosion : Le corps de la vanne est protégé par un revêtement en poudre de résine époxy, ce qui lui confère une excellente résistance à la corrosion et à la rouille et lui offre la possibilité d'être utilisé dans les canalisations d'eaux usées.
- Triple joint torique : La tige de vanne présente un triple joint torique, ce qui atténue la résistance au frottement pendant le fonctionnement et restreint fortement les risques de fuite. Cette construction permet de remplacer le joint sans avoir à interrompre l'écoulement de l'eau.
- La vanne est réalisée en fonte ductile, ce qui la rend plus légère que les robinets-vannes conventionnels, facilitant ainsi l'installation et la maintenance tout en assurant une excellente résistance aux chocs.
- Les robinets-vannes à tige non montante sont dotés d'une tige de manœuvre logée à l'intérieur du corps de vanne. La tige n'est pas exposée aux environnements extérieurs, ce qui les rend aptes à des applications où la sensibilité à la contamination de la tige est un enjeu, telles que le contrôle des fluides dans les canalisations hygiéniques.
