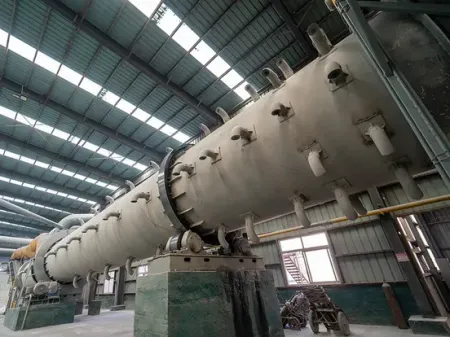

Sécheur à tambour rotatif

Demande de devis

WebSite: http://fertilizermachine-fr.com/3-1-rotary-drum-dryer.html

Équipements de séchage, de refroidissement et d’enrobage d’engrais

Le sécheur à tambour rotatif est un équipement essentiel utilisé dans divers secteurs tels que le ciment, l’exploitation minière, la construction, la chimie, l’agroalimentaire et la fabrication d’engrais.

Principaux composants

Le sécheur à tambour rotatif se compose d’un tambour cylindrique, d’ailettes internes de levage, d’un dispositif de transmission, de supports et d’un couvercle étanche. Il est également équipé d’une entrée d’alimentation et d’une sortie de déchargement munies de thermocouples permettant de suivre les variations de température aux deux extrémités du tambour.

Spécifications

Taille du tambour (m)	Capacité de production (t/h)	Puissance (kW)	Modèle du moteur	Modèle du réducteur	Rapport	Poids (t)
Ø1×10m	0.5-1	5.5	Y132M2-6	ZL400- Ⅱ	25	10.5
Ø1.2×10m	1-2	7.5	Y160M-6	ZL500-I	25	13.5
Ø1.5×12m	2-5	11	Y160L-6	JZQ500-Ⅲ	25	18.9
Ø1.5×15m	4-6	15	Y180L-6	JZQ500-Ⅲ	25	21
Ø1.8×12m	5-8	18.5	Y200L1-6	ZQ50-16Ⅱ	16.46	22.83
Ø2.2×12m	6-10	18.5	Y200L1-6	JZQ650-Ⅲ	31.5	37.6
Ø2.2×14m	7-12	18.5	Y200L1-6	JZQ650-Ⅲ	31.5	40
Ø2.2×16m	9-14	30	Y225M-6	JZQ750-Ⅲ	31.5	45
Ø2.4×14m	10-16	30	Y250M-6	JZQ750-Ⅲ	31.5	51
Ø2.4×18m	12-18	37	Y250M-6	ZL85-13-I	27.16	54
Ø2.4×20m	14-22	37	Y250N-6	ZL85-13-I	27.16	54.14
Ø3×20m	16-25	55	Y250M-4	ZL100-16-I	41.52	78
Ø3×25m	32-36	75	YR280M-4	ZL100-16-I	41.52	104.9

Le tambour est fabriqué en acier Q235, avec des revêtements intérieurs personnalisables en acier inoxydable.

Principe de fonctionnement

La source de chaleur du sécheur à tambour rotatif provient d’une unité de combustion. Le séchage s’effectue en mode de chauffage à contre-courant, où l’air chaud pénètre par l’extrémité de sortie. Le matériau à sécher entre dans le tambour incliné en rotation depuis la trémie d’alimentation et est entraîné vers l’arrière par un dispositif à vis.Pendant la rotation du tambour, le matériau est soulevé et relâché à plusieurs reprises par les palettes internes, assurant un échange thermique complet avec l’air chaud. Ce processus permet une évaporation progressive et uniforme de l’humidité contenue dans le matériau.

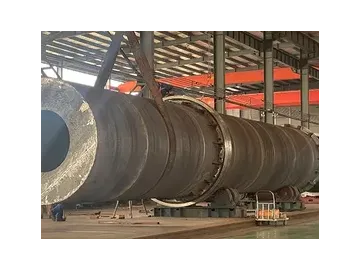

Cas sur site

Anhui Hui’ang Chemical a commandé un sécheur à tambour rotatif Ø2.4×24 m (en cours de production).

Xinjiang Yuxiang Huyang Chemical a commandé un sécheur à tambour rotatif Ø2.0×20 m.

Gansu Wobao Agriculture a acheté un sécheur à tambour rotatif Ø2.2×24 m.

Gansu Fenggu Gaoke a récemment installé un sécheur à tambour rotatif Ø2.2×24 m.
