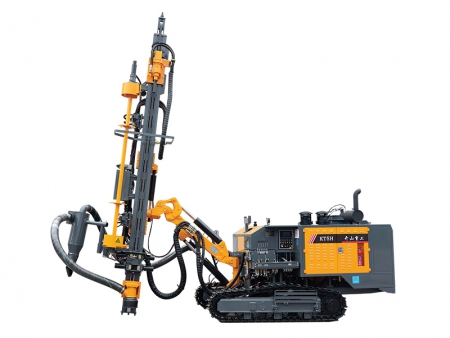

Foreuse DTH de surface intégrée KT9D
La foreuse DTH de surface intégré est une foreuse avancée qui intègre le système de forage DTH à un système de compresseur d'air à vis. Elle est capable de forer des trous verticaux, inclinés et horizontaux, et est principalement utilisé pour les opérations de dynamitage et de pré-découpage dans les projets d'exploitation minière à ciel ouvert et d'excavation des roches. La foreuse est alimentée par un moteur diesel Yuchai non routier, qui entraîne simultanément le système de compresseur à vis et celui de transmission hydraulique.
La foreuse est équipée d'un système automatique de manutention des tiges, d'un système de lubrification des tiges de forage et d'un système hydraulique de dépoussiérage à sec. Elle comprend une forte intégration structurelle, un haut niveau d'automatisation, une performance de forage efficace, une protection de l'environnement, une efficacité énergétique, une utilisation convenable, une grande mobilité et un fonctionnement securisé.
Caractéristiques| No.de modèle | KT9D |
| Dureté de forage | f=6-20 |
| Diamètre de forage | Ø115-165 mm |
| Profondeur de forage économique | 24 m |
| Vitesse de déplacement | 2.5/3.5 km/h |
| Capacité de montée | ≤25° |
| Garde au sol | 430 mm |
| Puissance nominale | 295 kW/1900 tr/min |
| Moteur diesel | Yuchai YCK09400-T300 |
| Compresseur à vis | Compression à deux étages, 20 m³/min / 22 bar |
| Dimensions (L×l×H) | 8670×2300×3200 mm |
| Poids | 13000 kg |
| Vitesse de rotation | 0-100 tr/min |
| Couple de rotation max. | 4000 N · m |
| Force d'alimentation maximale | 25 KN |
| Angle de levage de la flèche de forage | Haut 50°, bas 20° |
| Angle d'inclinaison du faisceau | 120° |
| Angle de pivotement du chariot | Point de charnière 1: Droite 48°, gauche 47° / Point de charnière 2: Droite 92°, gauche 3° |
| Angle de rotation de la flèche de forage | Droit 46°, left 59° |
| Angle de nivellement du cadre | ±10° |
| Course d'alimentation unique | 3590 mm |
| Course de compensation | 900 mm |
| Marteau DTH | 5" |
| Tige de forage | Ø76×3000 mm |
| Nombre de tiges | 7 1 |
| Méthode de dépoussiérage | Type sec (flux luminaire, cyclonique & hydraulique) |
