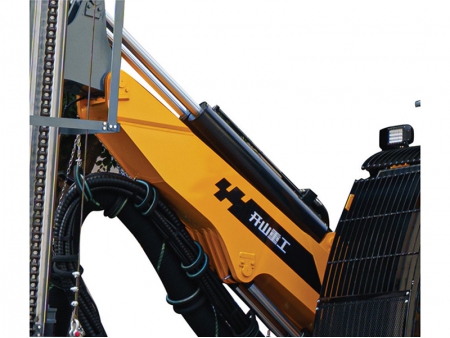

Foreuse DTH de surface intégrée KT30
La foreuse DTH de surface intégré est capable de faire le forage des trous verticaux et inclinés. Elle est principalement utilisée pour le forage de trous de mine de large diamètre et de trous de pré-découpe dans les grandes mines à ciel ouvert et les projets d'excavation de roches. La foreuse est alimentée par un moteur diesel Cummins comme une unique source d'énergie, entraînant simultanément le système de compresseur à vis et le système de transmission hydraulique via une sortie à double fins.
Особенности- Équipée d'un rail de guidage en aluminium pour garantir une excellente rectitude de forage, tandis que le compresseur à vis à deux étages assure une performance stable du système d'air.
- Adopte les longues tiges de forage afin de réduire la fréquence des changements des tiges.
- Équipée d'un système de lubrification des tiges de forage, d'un système de dépoussiérage à sec, d'une protection de filetage des tiges de forage et d'un affichage en temps réel de l'angle et de la profondeur de forage.

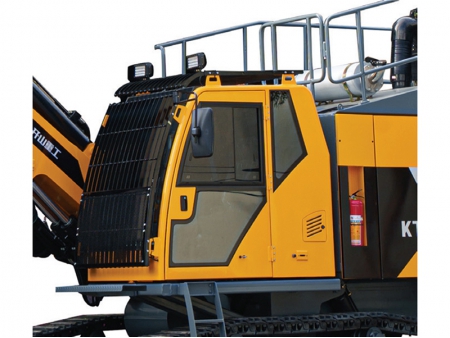

- Un système automatique de manipulation des tiges réduit l’intensité du travail, tandis que la cabine climatisée offre un environnement de travail confortable.
- Comporte une vanne de contrôle anti-brouillage automatique pour réduire le risque de coincement des tuyaux de forage.
L'ensemble de la foreuse est contrôlé par un système de commande électrique, offrant ainsi une sensibilité élevée et une utilisation facile. Elle offre une forte intégration structurelle, une automatisation élevée, une performance de forage efficace, une protection environnementale, une efficacité énergétique, une mobilité flexible et un fonctionnement sécurisé.
Caractéristiques Paramètres techniques| Dureté de forage | f=6-20 |
| Diamètre de forage | 195-254 mm |
| Profondeur de forage économique (manipulation automatique des tiges) | 27m |
| Vitesse de déplacement | 3.0 km/h |
| Capacité de montée | 25° |
| Garde au sol | 430 mm |
| Puissance nominale | 563 Kw |
| Moteur diesel | Cummins QSM15 77C |
| Compresseur à vis | Compression à deux étages 39 m3/min @25 bars |
| Dimensions (L×l×H) | 14300×3000×4100 mm |
| Poids | 33930 kg |
| Vitesse de rotation | 0-100/0-150 tr/min |
| Couple | 6100 N · m |
| Force d'alimentation max. | 70 KN |
| Angle d'inclinaison du faisceau | 132° |
| Angle de pivotement du chariot | Droite 37°, gauche 37° |
| Angle de rotation de la flèche de forage | Droite 29°, gauche 17° |
| Angle de levage de la flèche de forage | Haut 55°, bas 13° |
| Angle de nivellement du châssis | Haut 10°, bas 10° |
| Course de compensation | 1800 mm |
| Méthode d'alimentation | Moteur chaîne à rouleaux |
| Course d'alimentation | 9550 mm |
| Marteau DTH | k8/8" |
| Tige de forage (diamètre × longueur) | Ø140×9000 mm |
| Capacité de rangement des tiges | 2 1 |
| Méthode de collecte des poussières | Sèche (flux luminaire, cyclonique & hydraulique) / humide (optionnel) |
| Méthode de manipulation des tiges | Manutention semi-automatique des tiges |
| Système anti-brouillage (automatique) | Contrôle électrohydraulique anti-collage |
| Méthode de lubrification des tiges de forage | Injection et lubrification automatiques d'huile |
| Protection du filetage des tiges de forage | Équipé d'un joint flottant pour protéger le filetage de la tige de forage |
| Affichage de forage | Affichage en temps réel de l'angle et de la profondeur de forage |
| Cabine sécurisée | Répondre aux exigences des FOPS & des ROPS |
