Le système de conférence numérique en réseau de nouvelle génération adopte l’installation de divers composants incluant l’unité principale de conférence, le processeur intégré, les microphones et un ou plusieurs câbles Ethernet Cat5e. Le câble est utilisé entre l’unité principale de conférence et le processeur intégré, la transmission du système audio et les signaux de contrôle sont synchronisés numériquement. Le processeur intégré et les micros sont connectés par un câble 8P-DIN, ce qui est convenable pour l’extension de câblage. L’utilisation du signal numérique peut effectivement améliorer la capacité d’anti-interférence, la stabilité de la communication et la confidentialité de la totalité du système, ce n’est pas seulement une solution au problème d’alimentation par câblage à longue distance, mais aussi une haute fidélité de la qualité du son du système analogue.

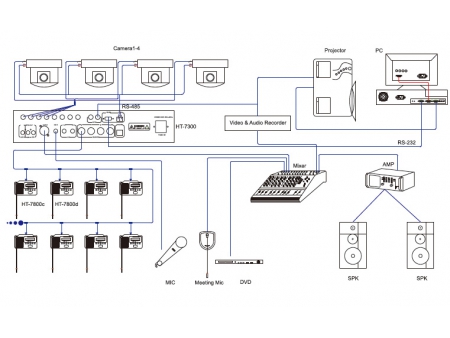

Schéma de la connexion du système

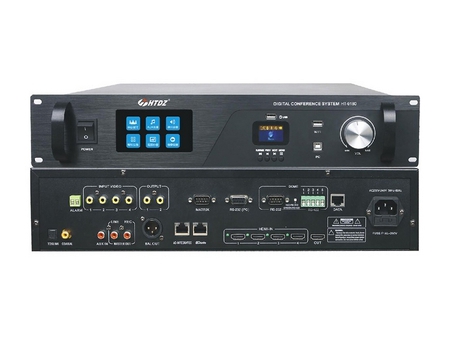

Unité principale de conférence HT-9180HD

  • HT-9180HD
  • Ecran tactile 4.3 pouces, système de contrôle intelligent Linux intégré avec affichage en Chinois simplifié I, Anglais I, Chinois traditionnel.
  • L’interface de configuration du système en six parties: volume AUX, surveillance du volume du micro, réglage ID, compensation de haute fréquence du système, suivi de vidéo, et réglage du compte à rebours, etc.
  • Accepte le mode de fonctionnement Gratuit/ Limite / FIFO / Demande / Voix / Compte à rebours.
  • Interface de port réseau à un canal, ce qui est connecté au processeur intégré pour synchroniser la transmission audio et les signaux de contrôle.
  • Interface de fibre à 1 groupe intégré.
  • Interface Dante de 1 groupe intégré, l’audio peut être étendu à l’entière système Dante.
  • Avec une interface de contrôle de niveau industriel RJ45, le câble de contrôle peut être étendu à 1000 mètres.
  • Peut réaliser la discussion, le suivi vidéo, le vote.
  • Module d’enregistrement USB intégré.
  • Interface de connexion RS232/RS422/RS485 pour caméra / système de contrôle central / matrice de commutation hybride.
Paramètres Techniques
  • Alimentation: 240V 50Hz~60Hz T.H.D: <0.1% @ 1kHz >
  • S/N:〉96dB
  • Fréquence de réponse: 40Hz-16KHz
  • Charge de sortie: <1KQ
  • Taux de consommation: 30W
  • Entrée audio: RCAx1; Phoenix (Alarme) x1
  • Sortie audio: RCAx2; XLRx1; Toslink x1; Dante x1; Coaxiale x1
  • Affichage: écran tactile 4.3-pouces
  • Enregistrement & lecture: USB x 1
  • Entrée vidéo: RCAx4; HDMIx4
  • Sortie vidéo: RCAx2; HDMI x1
  • Contrôle de caméra: RS232/RS422/RS485
  • Contrôle par ordi: RJ45x1; USB Type Bx1
  • Connexion du système: RJ45 x 1 (AD-intégré)
  • Poids net: 10.3kg
  • Dimension:483x320x88mm 2 U rack 19"

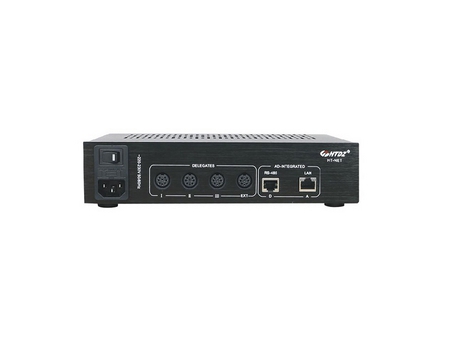

Processeur intégré HT-NET

  • HT-NET
  • Interface de port réseau Ethernet à 1 canal qui connecte l’unité principale de conférence à la transmission audio et aux signaux de contrôle synchronisés.
  • Interface RS485 à 1 canal pour le contrôle à distance et l’assistance à distance.
  • Le processeur avec interface de sortie 8P-DIN à 4 groupe intégré pour connecter le micro au système, chaque sortie peut supporter 30 micros.
  • Support de connexion en cascade pour prendre en charge les 254 micros avec les fonctions de vote et de suivi, et les 4096 micros de discussion.
  • Consommation d’énergie: 350W.
  • Alimentation: 230V ~ 50Hz-60Hz.
  • Dimensions: 253 x 223 x60mm (W x H x D)
Microphone de conférence
  • Le système peut prendre en charge tous les micros de conférence 8P-DIN HTDZ sauf HT-9100c/d,HT-9100Ac/Ad.
Information de commande
  • Unité principale de conférence HT-9180HD
  • Processeur intégré HT-NET
