Réducteur planétaire
Un réducteur planétaire de précision est un dispositif de réduction à haute précision et haut rendement, dont la structure de transmission repose sur un pignon solaire, des engrenages planétaires et une couronne intérieure. Ses fonctions principales consistent à réduire la vitesse de rotation, augmenter le couple, et diminuer le rapport d’inertie du moteur entraîné. Les réducteurs planétaires sont principalement montés sur des moteurs pas à pas et des servomoteurs.

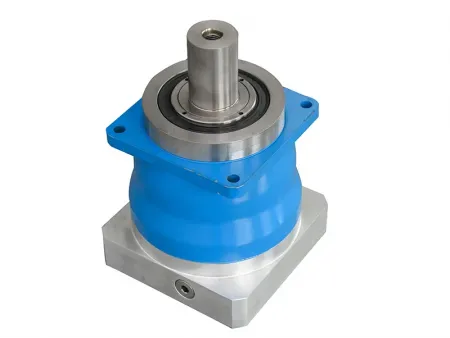

Le réducteur planétaire incarne l'extension naturelle de la technologie d'engrenage de Kean vers des systèmes d'entraînement complets. Kean présente avec fierté le réducteur planétaire KS140/180, conçu à partir d’acier allié de haute qualité (HRC57-60) et doté d’une conception à engrenages hélicoïdaux. Le modèle KS140/180 garantit un couple élevé, un jeu réduit et un fonctionnement fluide, le tout dans une unité compacte et facile à entretenir. Grâce à 23 ans d’expertise en usinage d’engrenages de haute précision, à plus de 30 brevets déposés, ainsi qu’à un parc machines de pointe (Gleason, ZEISS), Kean assure une performance remarquable !
| Ratios | i | / | 3 | 4 | 5 | 7 | 8 | 10 | |
| Couple de sortie nominal | T2N | Nm | 200 | 330 | 330 | 320 | 310 | 330 | |
| Couple d'arrêt d'urgence ② | T2Not | Nm | 1250 | 1320 | 1320 | 1320 | 1250 | 1250 | |
| Couple d'accélération max. ③ | T2B | Nm | 460 | 790 | 790 | 790 | 640 | 640 | |
| Vitesse d'entrée nominale | n1N | tr/min | 2100 | 2100 | 2100 | 2600 | 2600 | 2600 | |
| Vitesse d'entrée max. | nIMAX | tr/min | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Jeu maximal | / | arcmin | ≤3 | ||||||
| Rigidité torsionnelle | / | Nm/arcmin | 50 | ||||||
| Force axiale max. ④ | F2AMax | N | 9700 | ||||||
| Force radiale max. ④ | F2AMax | N | 9750 | ||||||
| Efficacité | η | % | 97 | ||||||
| Durée de vie | / | h | >20000 | ||||||
| Poids | / | kg | 17.5 | ||||||
| Émissions sonores | / | dB | ≤65 | ||||||
| Température de fonctionnement | / | ℃ | 90 | ||||||
| Température ambiante | / | ℃ | -15 to 40 | ||||||
| Lubrification | / | / | Lubrification à vie | ||||||
| Sens de rotation | / | / | Même sens de rotation pour les axes d'entrée et de sortie | ||||||
| Degré de protection de la boîte de vitesses | / | / | IP65 | ||||||
| Moment d'inertie de masse (entrée) | J1 | 38 | kgcm² | 15 | 12.15 | 11.00 | 10.20 | 9.50 | 9.50 |

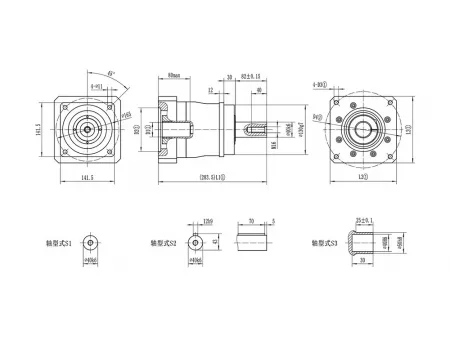

- ①: Les dimensions dépendent du moteur ; Veuillez nous contacter pour plus de détails. Tailles standard de D1 : Ø38 (pour le modèle KS140).
- ②: Durée de vie nominale : ≤ 1000 cycles.
- ③: Taux horaire : ≤1000 fois.
- ④: À une vitesse de sortie de 100 tr/min, appliqué en position centrale de l’arbre de sortie.
| Ratios | i | / | 3 | 4 | 5 | 7 | 8 | 10 |
| Nominal output torque | T2N | Nm | 510 | 920 | 920 | 825 | 825 | 860 |
| Couple d'arrêt d'urgence ② | T2Not | Nm | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 |
| Couple d'accélération max. ③ | T2B | Nm | 1160 | 1450 | 1450 | 1450 | 1165 | 1165 |
| Vitesse d'entrée nominale | nIN | tr/min | 1500 | 1500 | 1500 | 2300 | 2300 | 2300 |
| Vitesse d'entrée max. | nIMax | tr/min | 4500 | 4500 | 4500 | 4500 | 4500 | 4500 |
| Jeu maximal | / | arcmin | ≤3 | |||||
| Rigidité torsionnelle | / | Nm/arcmin | 165 | |||||
| Force axiale max. ④ | F2AMax | N | 13950 | |||||
| Force radiale max. ④ | F2QMax | N | 15200 | |||||
| Efficacité | η | % | 97 | |||||
| Durée de vie | / | h | >20000 | |||||
| Poids | / | Kg | 34 | |||||
| Émissions sonores | / | dB | ≤65 | |||||
| Température de fonctionnement | / | ℃ | 90 | |||||
| Température ambiante | / | ℃ | -15 to 40 | |||||
| Lubrification | / | / | Lubrification à vie | |||||
| Sens de rotation | / | / | Même sens de rotation pour les axes d'entrée et de sortie | |||||
| Degré de protection de la boîte de vitesses | / | / | IP65 | |||||
| Moment d'inertie de masse (entrée) | J1 48 | Kg/cm² | 58.30 | 41.30 | 35.50 | 29.80 | 29.70 | 26.60 |
| J1 55 | 66.00 | 50.00 | 44.10 | 38.70 | 38.70 | 35.60 | ||
- ①: Les dimensions dépendent du moteur ; Veuillez nous contacter pour plus de détails. Tailles standard de D1 : Ø48/Ø55 (pour le modèle KS180).
- ②: Durée de vie nominale : ≤ 1000 cycles.
- ③: Taux horaire : ≤1000 fois.
- ④: À une vitesse de sortie de 100 tr/min, appliqué en position centrale de l’arbre de sortie.
