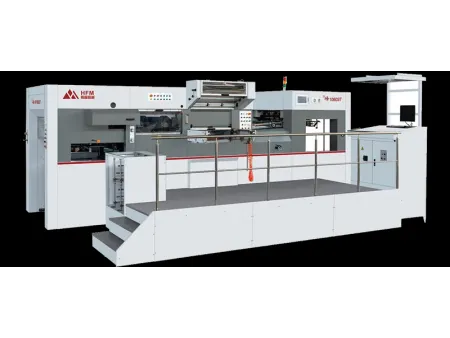

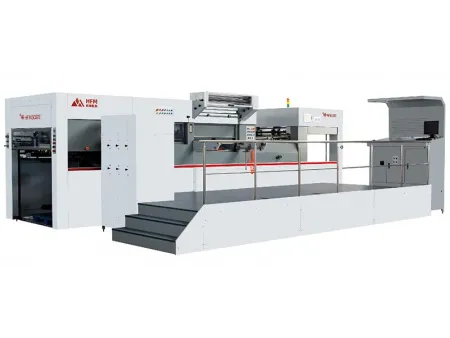

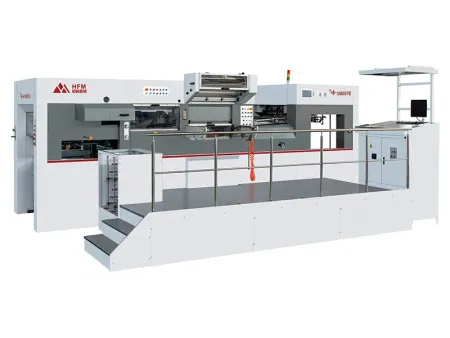

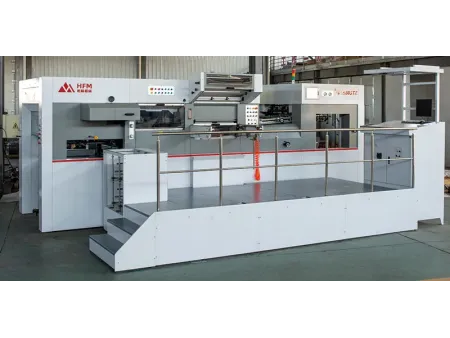

Platine de découpe et de dorure automatique à plat (Charges Lourdes)
Demande de devis
- Taille de découpe maximale (L×W) 1055×750 mm
- Épaisseur du carton ondulé ≤4mm
- Vitesse maximale 7500 feuilles/h
- Pression de travail maximale 600t
Cette platine de découpe et de dorure automatique à plat HFM combine harmonieusement une découpe robuste avec un marquage métallique haut de gamme. Elle commence par appliquer des motifs métalliques précis sur des matériaux épais et rigides, puis exerce une pression élevée pour réaliser la découpe finale. Cette machine perfectionnée est incontournable dans la fabrication de boîtes cadeaux de luxe et d’emballages pour bijoux haut de gamme, offrant des produits à la fois élégants et résistants.
Fruit de plusieurs années de conception et d’innovation, cet équipement découpeuse et marquage permet la dorure à chaud dans les deux sens, longitudinal et transversal. Il est largement utilisé dans le secteur de l’emballage pour la découpe, la dorure, le rainage et l’embossage à froid de cartons, boîtes et étiquettes. La machine automatique de découpe et d'estampage à plat peut traiter divers supports imprimés de qualité, tels que les paquets de cigarettes, les coffrets de vin, les boîtes cadeaux, les emballages d’appareils électroménagers et les étuis cosmétiques. Elle prend en charge aussi bien la dorure standard que celle avec film holographique anti-contrefaçon, offrant un rendu en relief marqué et une finition d’impression remarquable.
Spécifications Dessins Dimensionnels

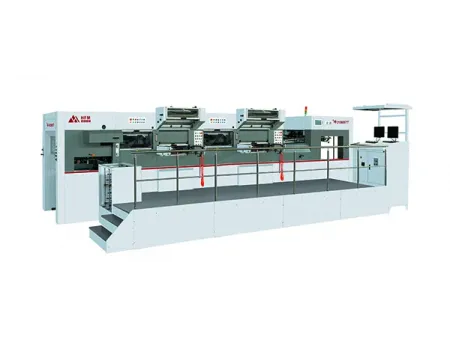

Ce modèle se distingue par une conception à double station et intègre un système d’alimentation de film holographique longitudinal à 5 axes, commandé par servo-moteur, ce qui permet d’accroître la vitesse de marquage et d’améliorer la productivité.
Pour consulter les plans dimensionnels détaillés de nos machines, veuillez-vous référer au numéro de modèle correspondant. Nous proposons une gamme de dimensions adaptées à vos besoins uniques de production :

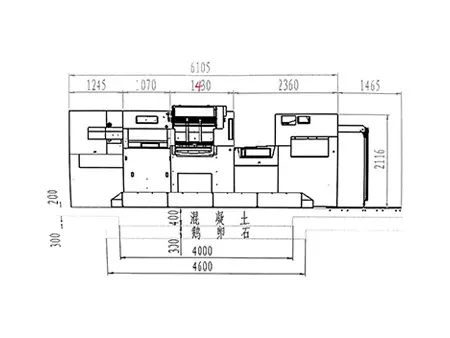

- Dessins Dimensionnels 1060

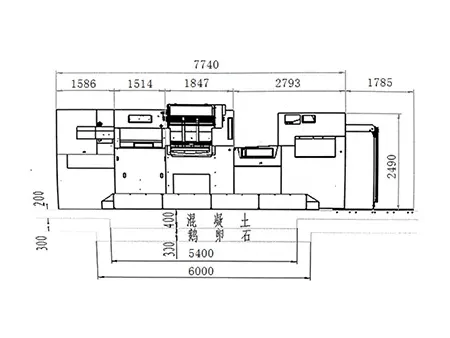

- Dessins Dimensionnels 1450

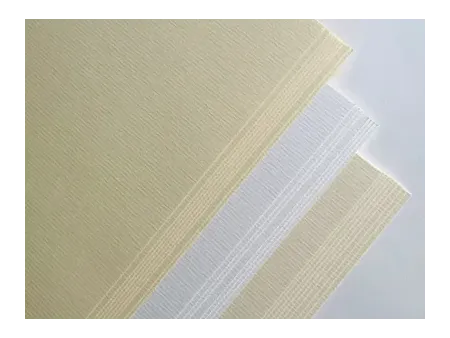

Matériaux Compatibles
- Carton compact

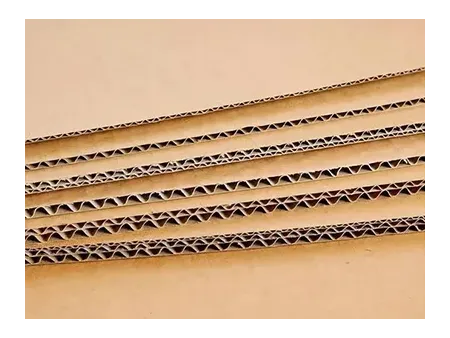

- Carton ondulé

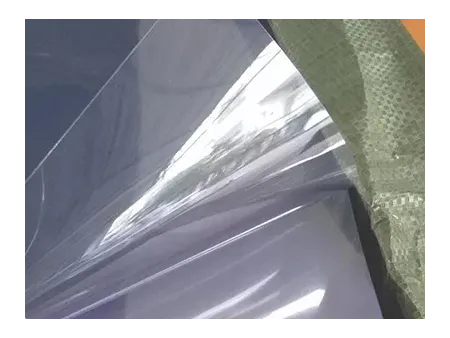

- Feuille de PVC
- Carton blanc
Applications
Cette machine est parfaitement adaptée à la fabrication de boîtes cosmétiques, d'étuis pour cigarettes, de coffrets pour bouteilles de vin, de boîtes à thé, d'emballages pharmaceutiques, alimentaires, de boîtes cadeaux ainsi que d’emballages pour petits appareils électroménagers. Fonctions principales
-
- Système de verrouillage pneumatique rapide pour le cadre de découpe Assure un verrouillage rapide grâce à des dispositifs pneumatiques, garantissant stabilité et précision lors des opérations de découpe et de dorure à chaud.
-
- Alimentation et collecte des feuilles en continu Permet une alimentation et une collecte automatiques et ininterrompues des feuilles, réduisant les temps d’arrêt et augmentant l’efficacité de production.
-
- Échantillonnage pneumatique Autorise des contrôles qualité en cours de production sans interrompre le processus, assurant une constance dans la qualité des produits.
-
- Réglage électrique de la pression Adapte automatiquement la pression en fonction du type de matériau pour garantir une précision optimale du traitement.
-
- Fonction de dorure rapide Prend en charge la dorure à chaud à grande vitesse, idéale pour la production en grands volumes.
-
- Système de lubrification automatique Garantit un fonctionnement fluide de toutes les pièces mobiles, réduit les frottements et prolonge la durée de vie de l’équipement.
-
- Automatisation complète Intègre l’alimentation des feuilles, la découpe, la dorure à chaud et la collecte des feuilles dans un flux de production entièrement automatisé.
-
- Détection automatique des défauts et échantillonnage sans interruption Assure un fonctionnement en continu grâce à la détection automatique des anomalies et à la possibilité de prélever des échantillons sans arrêter la machine.
-
- Forte pression de découpe avec alignement précis Garantit une production de qualité exceptionnelle avec une précision d’enregistrement optimale..
-
- Sécurité renforcée Équipée d’embrayages pneumatiques, de dispositifs de freinage et de multiples systèmes de détection de sécurité pour protéger à la fois les opérateurs et la machine.
-
- Qualité supérieure de dorure à chaud Réalise des motifs et des textes dorés avec un effet en relief marqué et des contours nets, parfaits pour les emballages haut de gamme où l’esthétique est primordiale.
Configurations
- Système d’alimentation
Dotée d’une tête d’alimentation à quatre ventouses et cinq séparateurs de haute précision, cette machine s’adapte aussi bien au papier fin, au carton plat qu’au carton ondulé, garantissant une alimentation régulière même à grande vitesse. Un mécanisme de pré-alimentation de type portique alterne entre les tables d’alimentation principale et auxiliaire, assurant ainsi une production continue sans interruption.
- Structure d'alimentation

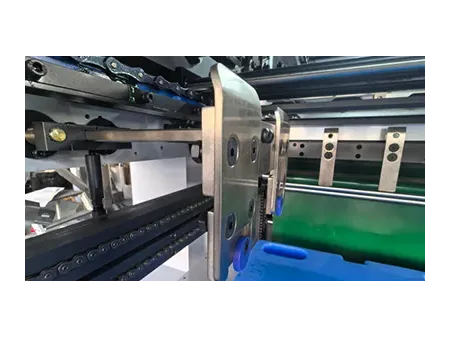

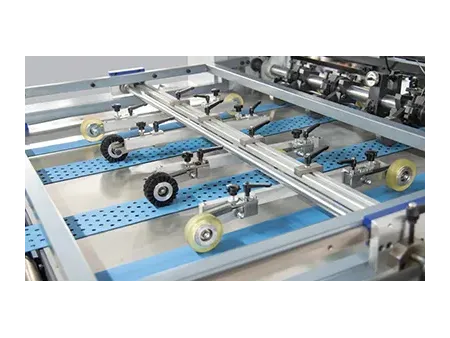

Adopte un système latéral combiné push-pull pour un positionnement stable des feuilles à grande vitesse. Les roulettes d’alimentation, réglables rapidement, permettent d’améliorer l’efficacité du travail. Un système d’alimentation par aspiration est disponible en option pour renforcer la stabilité lors du traitement de papiers fins.
- Mécanisme de micro-réglage

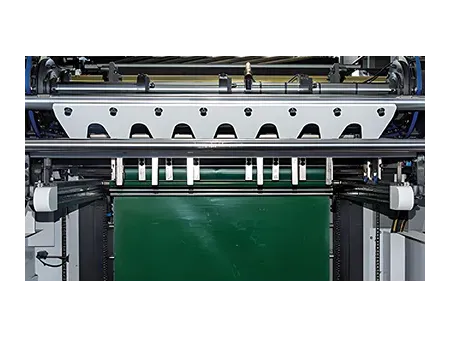

Doté d’un système de micro-ajustement par plaque en acier, ce mécanisme permet un alignement rapide du moule inférieur, augmentant ainsi l’efficacité de production tout en garantissant une découpe précise.
- Unité de dorure à chaud / découpe
Intègre une plaque en fonte alvéolée, résistante à la chaleur et à la déformation, ainsi qu’un système de réglage de pression par vis à billes sans jeu. Grâce à 20 zones de chauffe contrôlées indépendamment, l’unité assure une montée en température rapide et uniforme pour des performances optimales en dorure à chaud et en découpe.
- Mécanisme de micro-ajustement
Utilise un système d’alimentation en film à trois axes en position haute, avec un support de film extensible et rétractable pour un remplacement rapide des rouleaux. Un système d’alimentation à deux axes piloté par servomoteur, doté d’un dispositif de détection de déchirure, garantit un déroulement continu et précis du film de dorure.
- Système de rembobinage du film aluminium longitudinal
Équipé d’un système externe de collecte par rouleaux longitudinaux, conçu pour optimiser la récupération des chutes et permettre la réutilisation efficace du film aluminium.
- Station de distribution

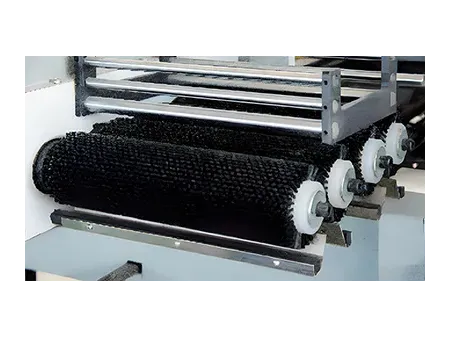

Intègre un système de brosses et d'air soufflé arrière pour maintenir un alignement stable des feuilles. Elle est équipée d'un système de collecte auxiliaire électrique pour une production continue et d'une fonction de prélèvement pneumatique pour des contrôles qualité en temps réel. Une fonctionnalité optionnelle de comptage et de marquage (insertion de languettes) est disponible pour améliorer l'efficacité opérationnelle.
- Système de contrôle de la dorure à chaud

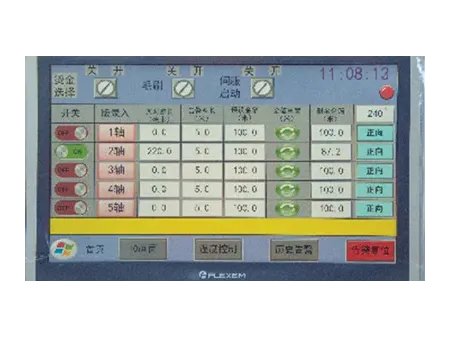

Un système informatique intelligent calcule automatiquement les schémas de pas sautés pour différents produits, afin d’optimiser les économies de film aluminium et garantir une qualité constante de la dorure à chaud.
Consommables
Pour assurer des performances optimales et une longévité maximale de votre machine, nous vous recommandons d'utiliser des consommables HFM authentiques. Nous proposons une gamme complète de pièces de rechange de haute qualité : goupille de déchiquetage, plaque coulissante, bloc de verrouillage des goupilles inférieures, roue en caoutchouc, courroie de synchronisation, roue à brosse, barre de prise, le système de préhension mobile.
