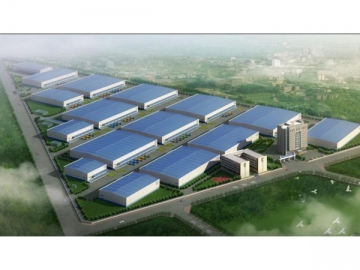

Usine Volkswagen

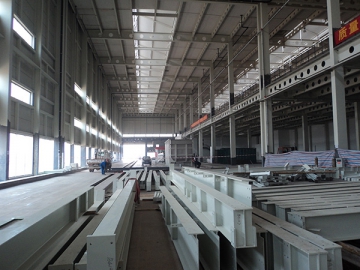

- Matériaux

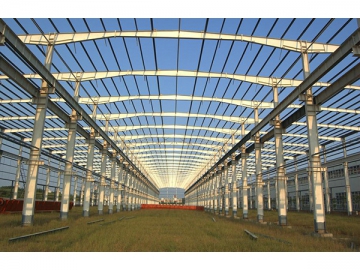

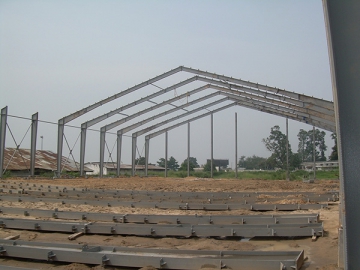

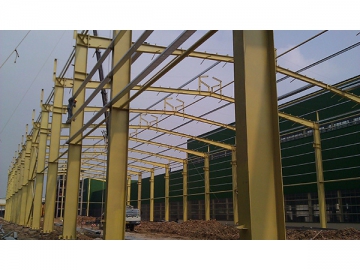

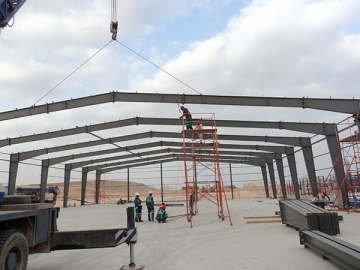

- Cadres

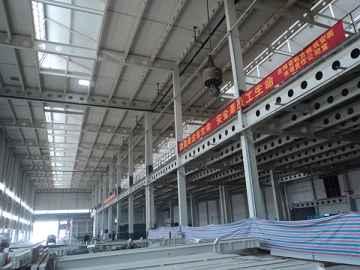

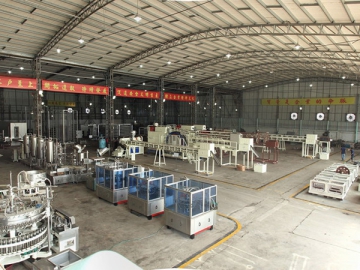

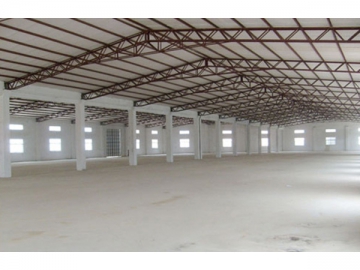

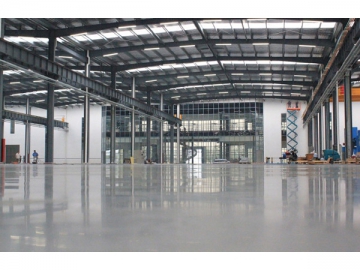

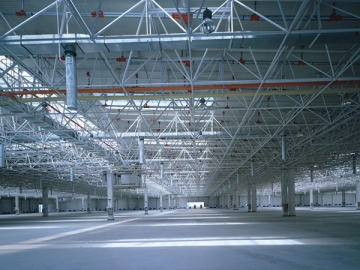

- Vue intérieure

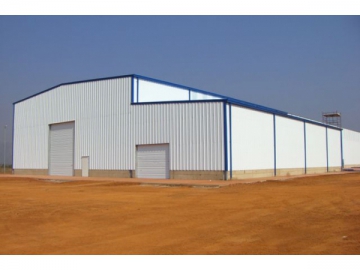

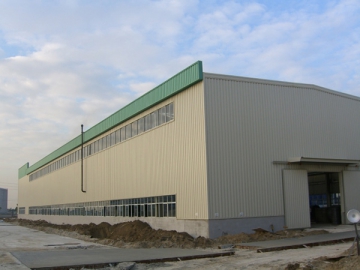

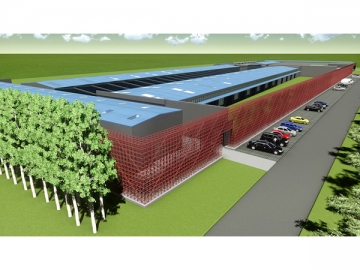

- Vue extérieure

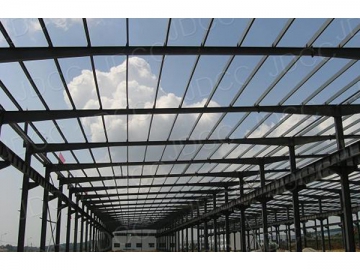

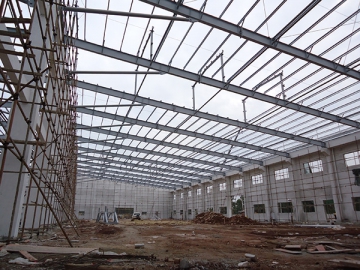

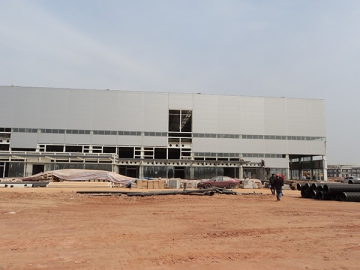

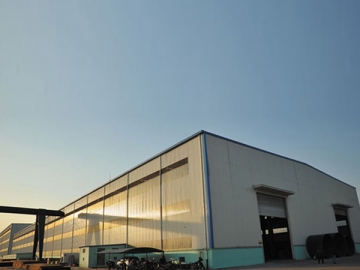

Charpente acier terminée

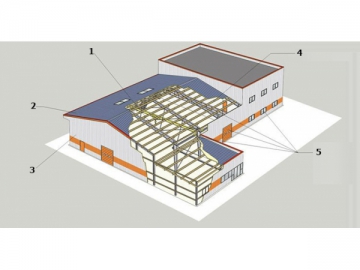

Autres modèles 1.Cadre porteur principal ，2.Système de toiture (3 modèles)， 3.Système de façade (2 modèles) ，4.Charpente secondaire ，5.Accessoires
- Atelier avec potence de levage
- Atelier à charpente acier personnalisée
- Bâtiment à charpente acier démontable
- Atelier à charpente acier supérieure
- Atelier à charpente acier large portée
- Usine à charpente acier lévère
- Atelier à charpente acier modulable
- Bâtiment préconstruit en acier
- Atelier à voet roulant
- Roller Shutter Door Workshop Steel Structure
- Bâtiment à charpente acier standard
- Prjet de structure acier à prix réduit
- Remise à charpente acier
Introduction
Les ateliers à structure acier proposés par le groupe Shengbang sont composés de sections en H, C et Z constituant l'ossature principale ; toiture et murs sont réalisés en tôle acier ondulée couleur ou en panneaux sandwich couleur. Ce type d'atelier modulaire a peu à peu remplacé avantageusement dans les pays développés les constructions traditionnelles en béton.
Caractéristiques - Local à charpente métallique
1. Nos ateliers à charpente métallique allient poids réduit, large portée et structure stable.
2. Les matériaux de nos hangars à charpente métallique peuvent être réutilisés et recyclés.
3. Longue durée de vie : plus de 50 ans. Les systèmes de toiture et les murs fournissent une excellente isolation et bénéficient de très bonne propriétés anti-humidité, pour une consommation d'énergie maîtrisée.
4. L'ossature en acier de ce type d'atelier à charpente métallique est idéale pour la conception d'usines à un niveau, d'entrepôts de stockage, de bâtiments commerciaux, de bureaux, etc.

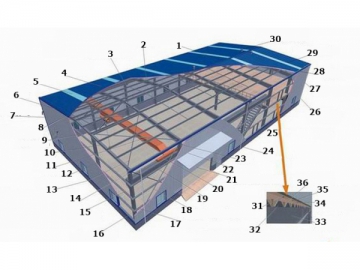

| 1. Faîtage 2. Aisselier 3. Système de support pannes 4. Vis autotaraudeuse 5. Panneau solaire 6. Rivets 7. Couvre-mur 8. Couvre-coin 9. Panne de toit 10. Poutre cloison 11. Potence de levage 12. Poteau mural 13. Système de support transversal | 14. Couvre-gouttière 15. Muralière 16. Colonne cornière 17. Muralière 18. Système de support vertical 19.Poutre 20. Potence de levage 21. Volet roulant 22. Auvent 23. Colonne 24. Conduit de descente 25. Escaliers acier | 26. Panneau mural 27. Matériau isolant 28. Couverture 29. Panneau de toiture 30. Ventilation 31. Barre acier 32. Tôle acier ondulée Hg334 (1.00mm) 33. Base acier en H 34. Dalle béton 35. Quai de chargement 6. Vis 13020 |
| Notre offre | 1. Nous vous proposons tous types de charpentes métalliques : construction à charpente acier, constructions métalliques à charpente acier, maisons pré-usinées, entrepôts métalliques de stockage, ateliers à charpente métallique, garages métalliques, ainsi que tous types de pièces de support acier et pièces soudées. |
| 2. Nous vous proposons également un service de conception de pièces personnalisées selon vos critères spécifiques. | |
| Spécifications | 1. Dimensions : MOQ = 200m², largeur × hauteur à la corniche × longueur, pente de toit |
| 2. Types : Toits à pente unique, à double pente, portée unique, porté double, multiple portée, un niveau, deux niveaux | |

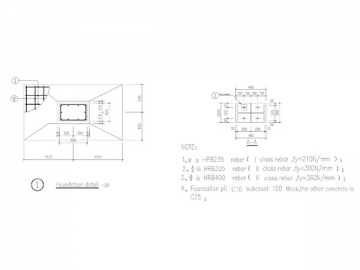

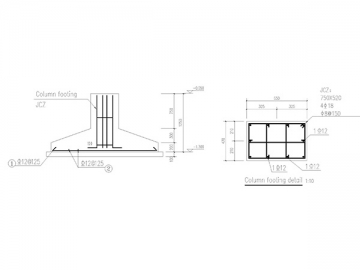

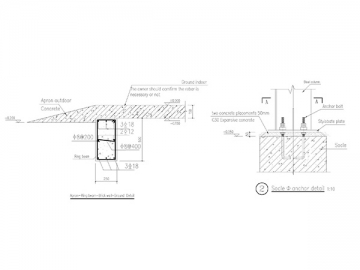

| 3. Fondations : Ciment et système à visser acier | |
| 4. Poteaux et traverses : Acier Q345 (S355JR) ou Q235 (S235JR), liaisons boulons | |
| 5. Supports : Supports en X, en V, autres formes (angulaires, tubes cylindriques, etc.) | |
| 6. Pannes en C ou en Z : C120-C320, Z100-Z200 | |
| 7. Panneaux de toiture et panneaux muraux : tôle épaisse en acier une couleur (0.326-0.8 mm, largeur 1150mm), panneaux sandwich EPS, panneaux sandwich en laine de roche, panneaux sandwich polyuréthane (épaisseur 50mm-100mm) | |
| 8. Accessoires : Bande de toit translucide, ventilation, conduits de descente, gouttière galvanisée, etc. 9. Surface : Peinture anti-rouille 10. Emballage : Charpente acier en container OT 40’, panneaux de toiture et panneaux muraux en container HQ 40’. |
Paramètres de conception - Atelier à charpente métallique
Nous vous proposons un service de conception sur mesure ; si vous souhaitez en bénéficier, merci de nous faire parvenir les données suivantes :
1. Charge de toiture (KN/sqm)
2. Vitesse du vent (km/h)
3. Charge de neige (kg/m2)
4. Charge sismique
5. Dimensions fenêtres et portes
6. Présence de potence de levage ; si oui, portée, hauteur de levage, capacité max., pression min. et max.

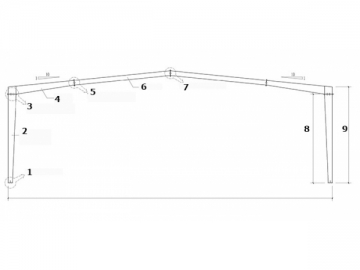

| 1. Base poteau acier 2. Poteau acier 3. Liaison traverse et poteau | 4. Traverse acier 5. Liaison traverse et traverse 6. Traverse acier | 7. Liaison traverse et traverse 8. Hauteur libre 9. Hauteur |
Portée charpente acier | 1. Base poteau acier 2. Poteau acier 3. Liaison traverse et poteau 4. Traverse acier | 5. Liaison traverse et traverse 6. Traverse acier 7. Liaison traverse et traverse 8. Hauteur libre 9. Hauteur | 10.Liaison traverse et traverse 11.Hauteur libre 12. Hauteur 13.Portée charpente acier |

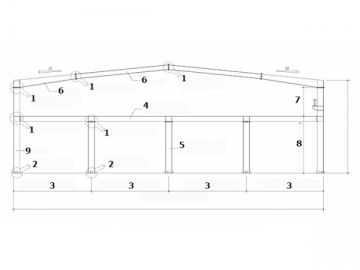

| 1. Liaison traverse et poteau 2. Base poteau acier 3. Longueur entre poteaux | 4. Traverse mezzanine 5. Poteau mezzanine 6. Traverse acier | 7. Hauteur libre 1er niveau 8. Hauteur libre RDC 9. Traverse acier |
Guide d'achat - Atelier à charpente métallique
Notre offre de produits vous intéresse ? N'hésitez pas à nous contacter et nous fournir les renseignements suivants :
1. Dimensions : Longueur, largeur, hauteur, hauteur à la corniche, pente de toit, etc. ;
2. Portes et fenêtres : Quantité, dimensions, emplacements souhaités ;
3. Conditions climatiques : Puissance du vent, charge de neige, magnitude sismique, etc. ;
4. Matériau d'isolation souhaité : Panneau acier ou panneau sandwich ;
5. Potence de levage : Merci de nous fournir toutes les données relatives à l'installation d'une potence de levage le cas échéant ;
6. Merci de nous avertir si certains matériaux utilisés dans la charpente acier ne sont pas autorisés à l'importation dans votre pays ou région ;
7. N'hésitez pas à nous faire connaître tout autre besoin (toitures ignifugées, toitures à isolation thermiques, etc.).
8. Vos plans, images et autres documents susceptibles de parfaire notre connaissance de votre projet d'atelier à charpente métallique sont les bienvenus.
