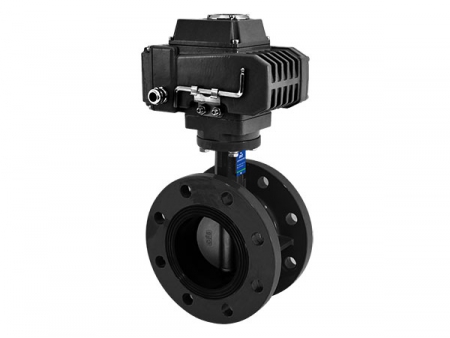

Vanne papillon avec actionneur électrique / Vanne papillon à commande électrique / Vanne papillon à actionnement électrique Manufacturer

Vanne papillon avec actionneur électrique / Vanne papillon à commande électrique / Vanne papillon à actionnement électrique

Demande de devis

À propos de: http://custom-casting.fr/1-5-electric-actuated-butterfly-valve.html

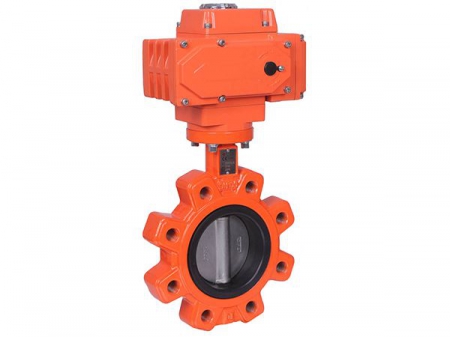

La vanne papillon à actionneur électrique est une catégorie de vanne à commande automatique qui fait appel à l'énergie pour l'ouverture et la fermeture. Le disque de la vanne est entraîné dans un mouvement de rotation de 0 à 90 degrés par le biais d'un signal d'alimentation. Grâce à la commande automatisée des vannes papillon, vous êtes protégés contre les fuites de fluides dangereux qui peuvent occasionner des blessures graves ou mortelles.

Applications

En tant que vanne industrielle automatique, la vanne papillon à commande électrique est couramment appliquée dans les systèmes d'adduction d'eau de l'industrie alimentaire, les systèmes de tuyauterie de l'industrie légère, les systèmes de transmission du pétrole, les systèmes de tuyauterie résistant à la corrosion de l'industrie chimique, les systèmes de traitement de l'eau de l'industrie papetière et les systèmes de contrôle des fluides d'automatisation des processus industriels dans des industries telles que l'énergie et le traitement de l'eau.

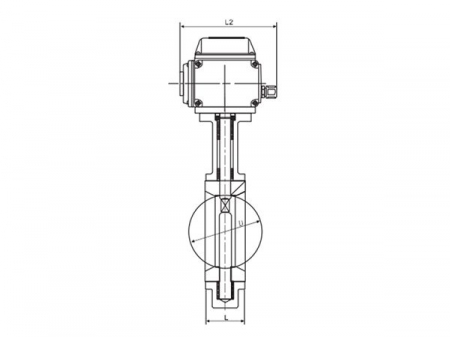

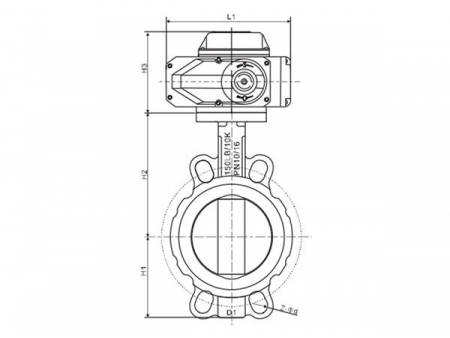

Dimensions (unité : mm)

DN (mm)	L	L1	L2	D	PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	L2	D	D1	Z-Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Bride No.	H1	H2	H3
50	42	164	136	52.9	125	4-19	125	4-23	120.6	4-19	120	4-19	F05	73	125	180
65	44.7	164	136	64.5	145	4-19	145	4-23	139.7	4-19	140	4-19	F05	82	136	180
80	45.2	164	136	78.8	160	8-19	160	8-20	152.4	4-19	150	8-19	F05	91	142	180
100	52.1	210	156	104	180	8-19	180	4-23	190.5	8-19	175	8-19	F07	104	163	190
125	54.4	210	156	123.3	210	8-19	210	4-23	215.9	8-22	210	8-23	F07	127	176	190
150	55.8	210	156	155.6	240	8-23	240	4-25	241.3	8-22	240	8-23	F07	138	197	190
200	60.6	256	179	202.5	295	8-23	295	4-25	298.5	8-22	290	12-23	F10	170	230	210
250	65.6	256	179	250.5	350	12-23	355	4-28	362	12-25	355	12-25	F10	204	261	210
300	77	256	179	301.6	400	12-23	410	4-28	432	12-25	400	16-25	F10/12	241	294	210
350	76.5	256	179	333.3	460	16-23	470	4-30	476	12-29	445	16-25	F10/12	263	335	210
400	86.5	280	179	389.6	515	16-28	525	4-30	540	16-29	510	16-27	F14/16	309	400	290
450	105.6	280	179	440.5	565	20-28	585	4-30	578	16-32	565	20-27	F14/16	328	420	290
500	132	280	179	491.6	620	20-28	650	4-33	635	20-32	620	20-27	F14/16	361	480	290
600	152	280	179	592.5	725	20-31	770	4-36	749.5	20-35	730	24-32	F16	459	560	290
700	163			695	840	24-31	840	24-36	864	28-35	840	24-33	F25	520	624
800	188			794.7	950	24-34	950	24-39	978	28-41	950	28-33	F25	590	680
900	203			864.7	1050	28-34	1050	28-39	1086	32-41	1050	28-33	F25	656	720
1000	216			965	1160	28-37	1170	28-42	1200	36-41	1160	28-39	F25	720	800
1200	276			1158	1380	32-40	1390	28-49	1422	44-41	1380	32-39	F30	844	941

Remarque: Veuillez nous contacter si vous souhaitez obtenir d'autres dimensions et d'autres matériaux pour les vannes papillon.

La vanne papillon électrique est composée d'un actionneur électrique et d'une vanne papillon. Elle bénéficie des avantages d'un fonctionnement pratique et d'une conception simplifiée, que présentent les vannes papillon sanitaires. Elle est couramment utilisée dans des industries telles que l'industrie chimique et l'industrie pharmaceutique.

Nos vannes papillon à commande électrique se déclinent essentiellement en vannes papillon à brides et en vannes papillon de type wafer, en fonction de la méthode de raccordement. En ce qui concerne leur étanchéité, il s'agit principalement de vannes à siège souple et de vannes à siège dur. Selon les diverses exigences fonctionnelles, elles peuvent être classées en vannes papillon à actionneur électrique de type interrupteur et en vannes papillon à actionneur électrique de type régulation intelligente.

Notre société est une fonderie spécialisée dans le moulage de précision de l'acier inoxydable disposant d'un stock considérable de vannes classiques. Nous fournissons également une multitude de produits personnalisés en fonction des dessins et des matériaux du client.

De 2003 à nos jours, nous bénéficions de plus de vingt ans d'expérience en matière de production.

En tant que société professionnelle spécialisée dans le moulage d'acier inoxydable, nous proposons des services de moulage de précision à la cire perdue, de moulage au sable et d'usinage pour différentes industries, en plus du domaine des vannes de régulation de débit.

Produits relatifs

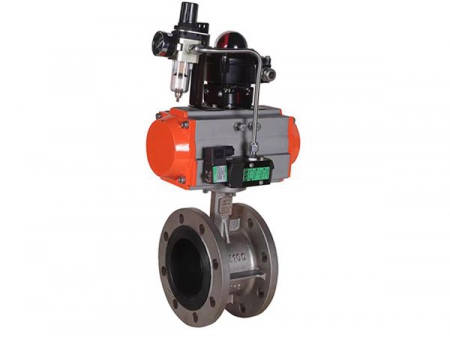

Vanne papillon avec actionneur pneumatique / Vanne papillon à commande pneumatique / Vanne papillon à actionnement pneumatique
