Vanne papillon avec actionneur pneumatique / Vanne papillon à commande pneumatique / Vanne papillon à actionnement pneumatique Manufacturer

Vanne papillon avec actionneur pneumatique / Vanne papillon à commande pneumatique / Vanne papillon à actionnement pneumatique

Demande de devis

À propos de: http://custom-casting.fr/1-6-pneumatic-actuated-butterfly-valve.html

La vanne papillon à actionnement pneumatique est une vanne papillon dotée d'un actionneur pneumatique qui autorise ou interdit le passage du fluide. Le disque de la vanne effectue une rotation de 90 degrés et est alimenté au moyen d'un actionneur pneumatique. Selon les moyens de commande, les vannes papillon avec actionneur pneumatique peuvent être classées en deux catégories, notamment les vannes de type commutateur et les vannes de type régulation intelligente. La vanne papillon à actionnement pneumatique de type interrupteur permet une ouverture ou une fermeture complète de la vanne, alors que celle à régulation intelligente permet de raccorder un positionneur de vanne à l'actionneur afin de recevoir les signaux correspondants, ce qui permet un réglage arbitraire du disque de la vanne papillon de 0 à 90 degrés.

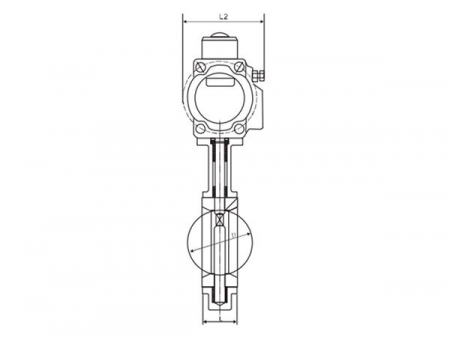

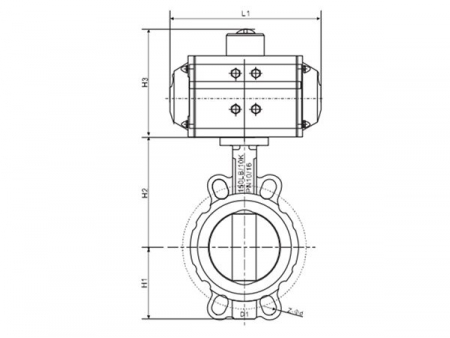

Dimensions (unité : mm)

DN (mm)	L	L1	L2		PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	L2		D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Bride No.	H1	H2	H3
50	42	184	83	52.9	125	4-19	125	4-23	120.6	4-19	120	4-19	F05	73	125	120
65	44.7	184	83	64.5	145	4-19	145	4-23	139.7	4-19	140	4-19	F05	82	136	120
80	45.2	184	83	78.8	160	8-19	160	8-20	152.4	4-19	150	8-19	F05	91	142	120
100	52.1	204	103	104	180	8-19	180	4-23	190.5	8-19	175	8-19	F07	104	163	129
125	54.4	204	103	123.3	210	8-19	210	4-23	215.9	8-22	210	8-23	F07	127	176	129
150	55.8	244	103	155.6	240	8-23	240	4-25	241.3	8-22	240	8-23	F07	138	197	129
200	60.6	268	122	202.5	295	8-23	295	4-25	298.5	8-22	290	12-23	F10	170	230	153
250	65.6	268	122	250.5	350	12-23	355	4-28	362	12-25	355	12-25	F10	204	261	153
300	77	301	143	301.6	400	12-23	410	4-28	432	12-25	400	16-25	F10/12	241	294	175
350	76.5	301	143	333.3	460	16-23	470	4-30	476	12-29	445	16-25	F10/12	263	335	175
400	86.5	525	206	389.6	515	16-28	525	4-30	540	16-29	510	16-27	F14/16	309	400	260
450	105.6	525	206	440.5	565	20-28	585	4-30	578	16-32	565	20-27	F14/16	328	420	260
500	132	532	226	491.6	620	20-28	650	4-33	635	20-32	620	20-27	F14/16	361	480	285
600	152	602	260	592.5	725	20-31	770	4-36	749.5	20-35	730	24-32	F16	459	560	319
700	163			695	840	24-31	840	24-36	864	28-35	840	24-33	F25	520	624
800	188			794.7	950	24-34	950	24-39	978	28-41	950	28-33	F25	590	680
900	203			864.7	1050	28-34	1050	28-39	1086	32-41	1050	28-33	F25	656	720
1000	216			965	1160	28-37	1170	28-42	1200	36-41	1160	28-39	F25	720	800
1200	276			1158	1380	32-40	1390	28-49	1422	44-41	1380	32-39	F30	844	941

Remarque: Veuillez nous contacter si vous souhaitez obtenir d'autres dimensions et d'autres matériaux pour les vannes papillon.

La vanne papillon à actionnement pneumatique est particulièrement indiquée pour la régulation des fluides hautement inflammables tels que les produits pétrochimiques, le pétrole et le gaz naturel. Elle fait appel à des mécanismes pneumatiques, ce qui lui permet de fonctionner rapidement tout en restant à l'abri des incendies et des courts-circuits électriques. De ce fait, elle est reconnue comme la vanne industrielle la plus avantageuse en termes de coûts et d'efficacité énergétique.

Nous proposons des vannes à deux positions utilisant le mode de commutation et des vannes à régulation intelligente. Pour plus d'informations, n'hésitez pas à nous contacter !

Oui, la vanne papillon sanitaire peut être utilisée dans l'industrie alimentaire !

La vanne papillon sanitaire, également appelée vanne papillon hygiénique, est une sorte de dispositif de régulation de débit. Elle est composée d'un corps de vanne, d'un disque et d'autres composants en acier inoxydable.

De 2003 à ce jour, nous disposons de plus de vingt ans d'expérience en matière de production.

En tant que société professionnelle spécialisée dans le moulage d'acier inoxydable, nous proposons des services de moulage de précision à la cire perdue, de moulage au sable et d'usinage pour divers secteurs industriels, en plus du domaine des vannes de régulation de débit.
