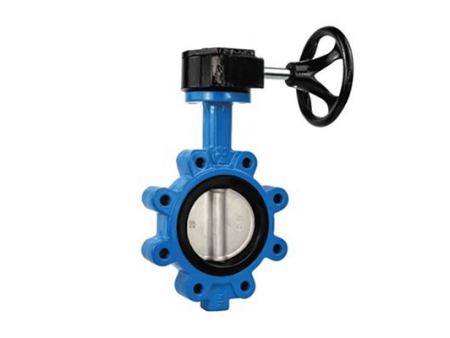

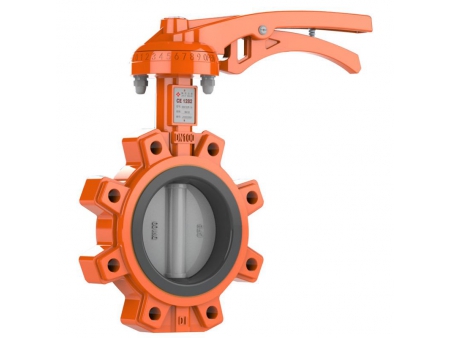

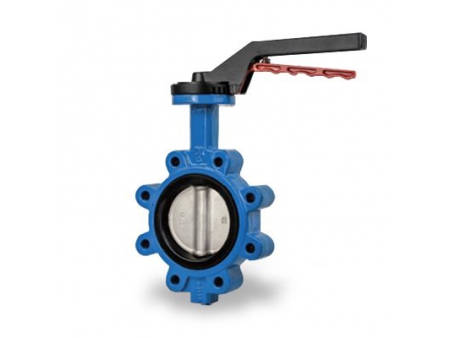

Vanne papillon à oreilles / Robinet à papillon à oreilles / Vanne à papillon Lug
Cette vanne papillon à oreilles se caractérise par une conception de type oreilles, une construction compacte et un montage aisé et pratique. Cette vanne papillon Lug est une catégorie de vanne papillon dotée d'un revêtement en matériaux à haute teneur en polymère sur les composants de flux du corps de la vanne et du disque de la vanne. Le matériau de revêtement assure une isolation complète du fluide par rapport au corps de la vanne, ce qui lui confère une résistance remarquable à la corrosion.
Grâce à sa résistance à la corrosion remarquable, le robinet papillon à oreilles convient parfaitement à la régulation de divers fluides à des concentrations variées d'acides, d'alcalins, de solvants organiques, etc. Cette vanne de régulation de débit est notamment appliquée dans les systèmes de transport anticorrosion de l'industrie chimique, les systèmes de transmission du pétrole, les systèmes de traitement des eaux usées des papeteries, les systèmes de transport à haute température et à haute pression de l'industrie hydroélectrique, ainsi que pour l'interception du débit et l'ajustement du débit dans les systèmes de conduites semi-fluides. Ce produit constitue une vanne industrielle de référence.

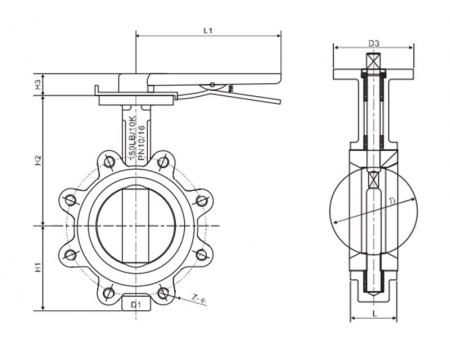

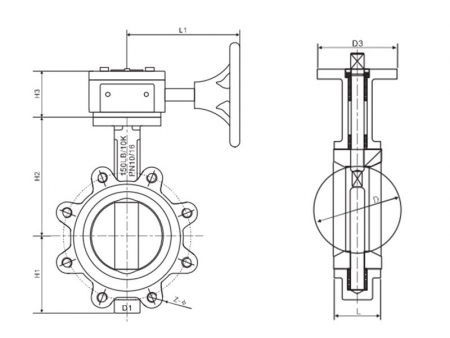

| DN (mm) | L | L1 | D | PN1.0 | PN1.6 | 150Lb | 10K | D3 | H1 | H2 | H3 | ||||
| D1 | Z- Ø | D1 | Z- Ø | D1 | Z- Ø | D1 | Z- Ø | Bride No. | |||||||
| 50 | 42 | 220 | 52.9 | 125 | 4-M16 | 125 | 4-M16 | 120.6 | 4-5/8″ | 120 | 4-M16 | F05 | 73 | 125 | 32 |
| 65 | 44.7 | 220 | 64.5 | 145 | 4-M16 | 145 | 4-M16 | 139.7 | 4-5/8″ | 140 | 4-M16 | F05 | 82 | 136 | 32 |
| 80 | 45.2 | 255 | 78.8 | 160 | 8-M16 | 160 | 8-M16 | 152.4 | 4-5/8″ | 150 | 8-M16 | F05 | 91 | 142 | 32 |
| 100 | 52.1 | 255 | 104 | 180 | 8-M16 | 180 | 8-M16 | 190.5 | 8-5/8″ | 175 | 8-M16 | F07 | 104 | 163 | 32 |
| 125 | 54.4 | 290 | 123.3 | 210 | 8-M16 | 210 | 8-M16 | 215.9 | 8-3/4″ | 210 | 8-M20 | F07 | 127 | 176 | 32 |
| 150 | 55.8 | 290 | 155.6 | 240 | 8-M20 | 240 | 8-M20 | 241.3 | 8-3/4″ | 240 | 8-M20 | F07 | 138 | 197 | 32 |
| 200 | 60.6 | 340 | 202.5 | 295 | 8-M20 | 295 | 8-M20 | 298.5 | 8-3/4″ | 290 | 12-M20 | F10 | 170 | 230 | 45 |
Remarque: Veuillez
