Vanne papillon à siège résilient / Vanne papillon à siège souple / Robinet à papillon à siège résilient Manufacturer

Vanne papillon à siège résilient / Vanne papillon à siège souple / Robinet à papillon à siège résilient

Demande de devis

À propos de: http://custom-casting.fr/1-3-soft-seated-butterfly-valve.html

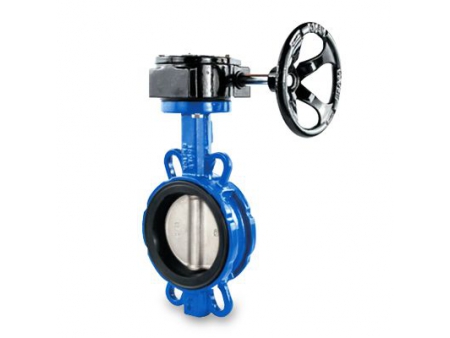

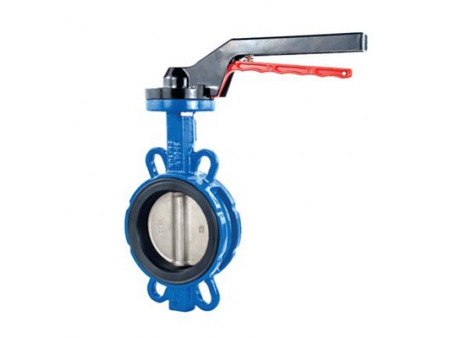

La vanne papillon à siège résilient permet de minimiser les dommages causés aux surfaces extérieures et intérieures du corps de la vanne pendant le processus d'écoulement. En effet, la section de surintensité dans le corps de la vanne est dotée d'un manchon en caoutchouc souple, et le siège de la vanne peut être remplacé. La vanne papillon à siège souple présente des performances d'étanchéité remarquables et son apparence a été modernisée de manière à être plus affinée et plus esthétique.

Applications

Le robinet à papillon à siège résilient est adéquat pour contrôler la commutation du débit et ajuster le débit. Cette vanne de régulation de débit convient notamment aux systèmes de canalisation des usines de production d'eau, aux systèmes de transport à haute température et à haute pression des centrales électriques, aux systèmes de traitement des eaux usées des papeteries, aux systèmes de drainage des usines chimiques et à d'autres applications.

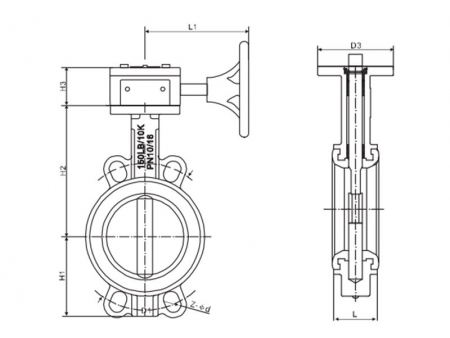

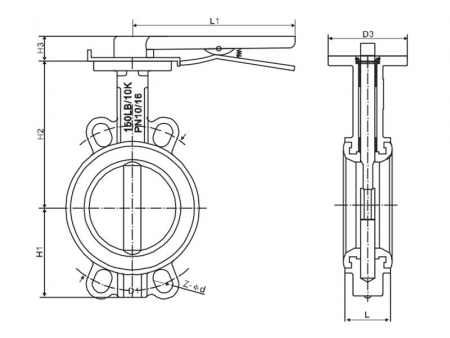

Dimensions (unité : mm)

DN (mm)	L	L1	D	PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	D	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Bride No.	H1	H2	H3
50	42	220	52.9	125	4-23	125	4-23	120.6	4-19	120	4-19	F05	70	126	32
65	44.7	220	64.5	145	4-23	145	4-23	139.7	4-19	140	4-19	F05	77	137	32
80	45.2	255	78.8	160	8-20	160	8-20	152.4	4-19	150	8-19	F05	92	143	32
100	52.1	255	104	180	4-23	180	4-23	190.5	8-19	175	8-19	F07	105	164	32
125	54.4	290	123.3	210	4-23	210	4-23	215.9	8-22	210	8-23	F07	120	177	32
150	55.8	290	155.6	240	4-25	240	4-25	241.3	8-22	240	8-23	F07	134	198	32
200	60.6	340	202.5	295	4-25	295	4-25	298.5	8-22	290	12-23	F10	171	231	45

Remarque: Veuillez nous contacter si vous souhaitez obtenir d'autres dimensions et d'autres matériaux pour les vannes papillon.

La vanne papillon à siège souple fait référence à une extrémité de la garniture d'étanchéité qui utilise un matériau métallique, tandis que l'autre extrémité utilise un matériau élastique non métallique, ce qui permet d'obtenir des performances d'étanchéité exceptionnelles.

Les soupapes de sûreté à siège souple contiennent généralement des matériaux élastomères tels que le silicone, le caoutchouc nitrile ou le PTFE. Le matériau d'étanchéité à l'intérieur de la vanne dépend de la compatibilité avec le fluide qui circule dans la vanne.

Notre société fabrique majoritairement des produits de régulation de débit à partir d'acier inoxydable, notamment d'acier allié, d'acier fortement allié, d'acier inoxydable résistant à la chaleur, d'acier inoxydable duplex et d'acier résistant à la corrosion, etc.

Nous réalisons des systèmes de régulation de débit et des accessoires conformément à diverses normes telles que GB, ASTM, ASNI, BS, DIN, JIS, etc.

En tant que société professionnelle spécialisée dans le moulage d'acier inoxydable, nous proposons des services de moulage de précision, de moulage en sable et d'usinage pour divers secteurs industriels, en plus du domaine des vannes de régulation de débit.

Nos produits de moulage à la cire perdue en acier inoxydable séduisent les clients des États-Unis, du Royaume-Uni, du Canada, de l'Australie et d'autres pays grâce à leurs prix concurrentiels et à nos services remarquables. Ces entreprises étrangères se procurent nos produits en Chine et bénéficient d'une qualité élevée et d'un bon rapport coût-efficacité.
